城轨车辆电池组安装底架承载结构

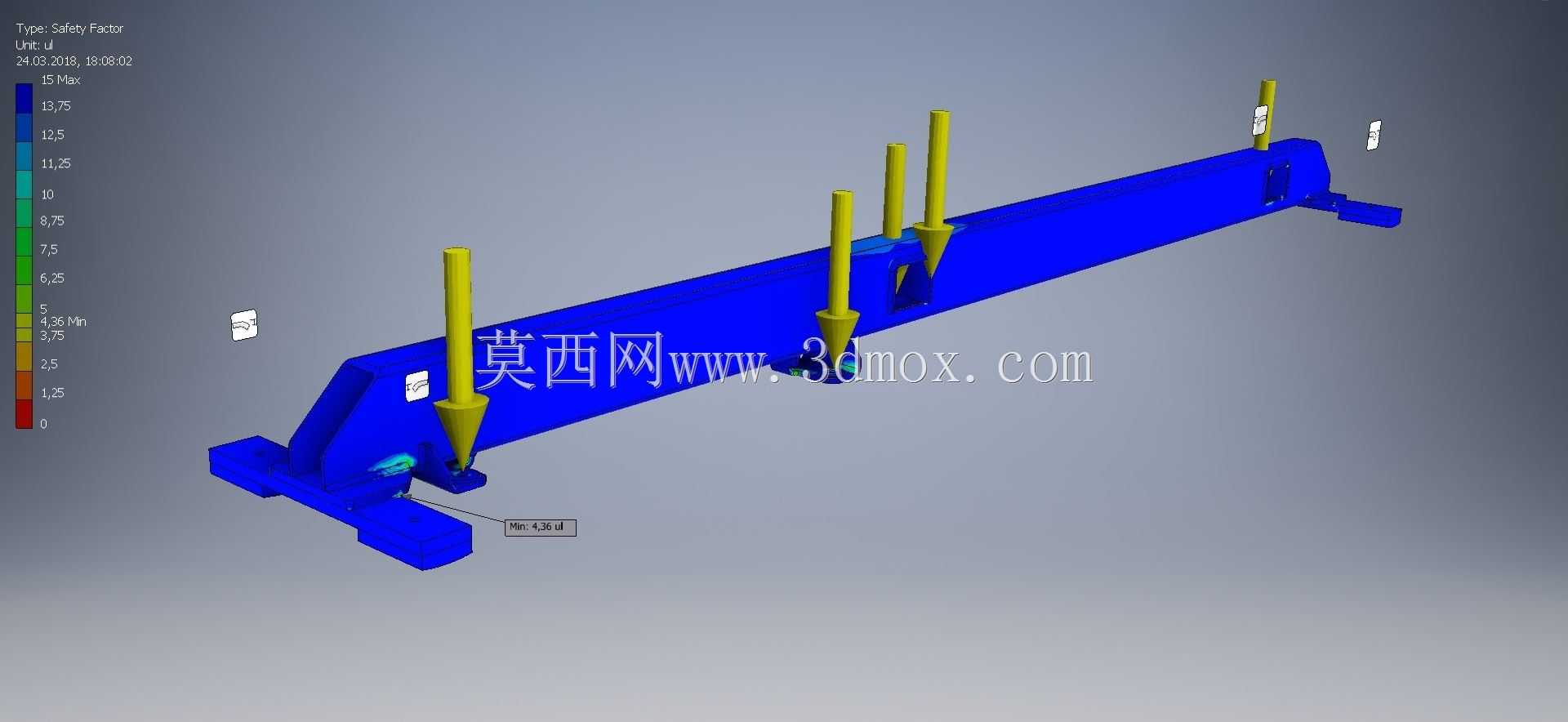

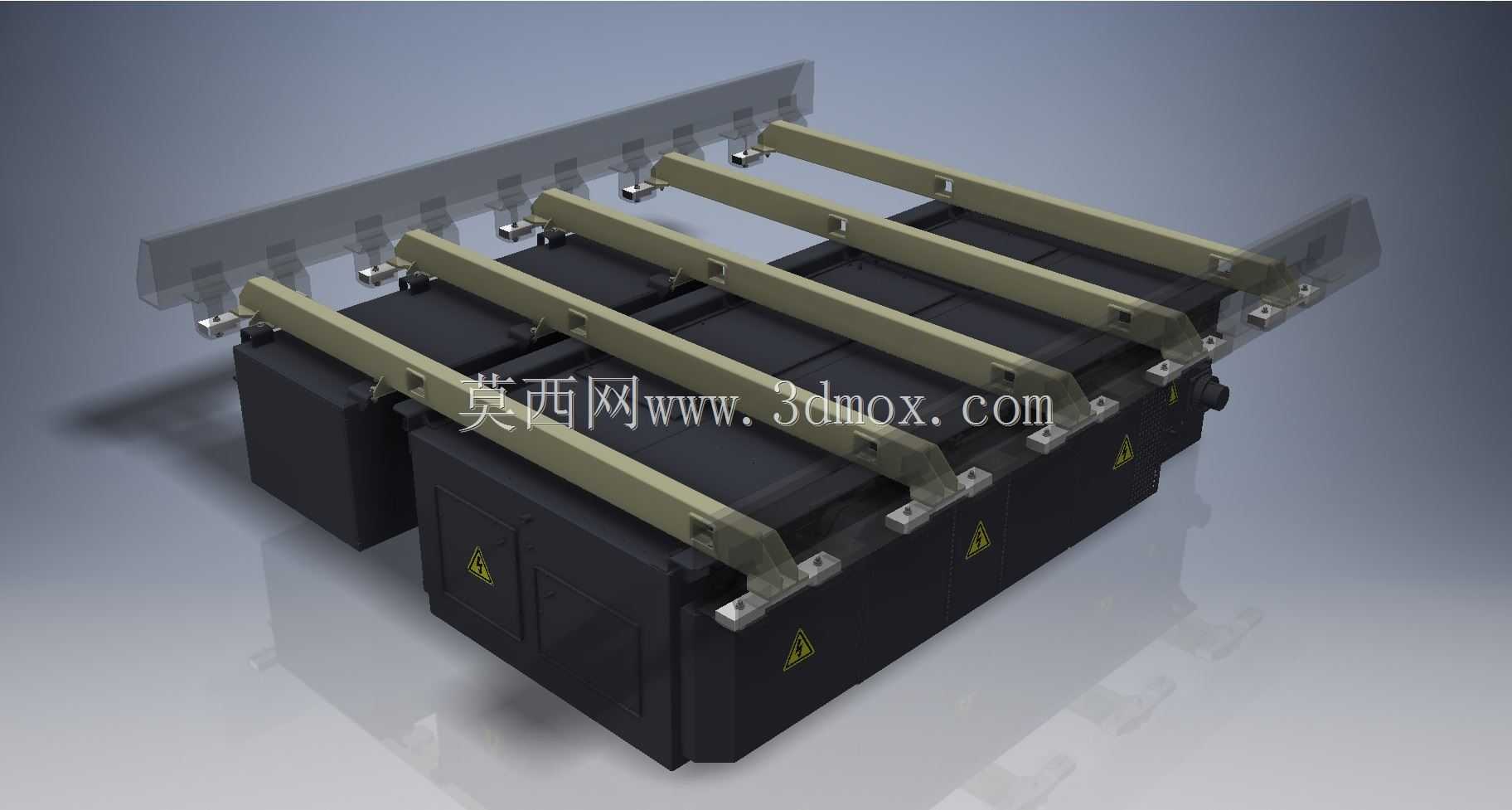

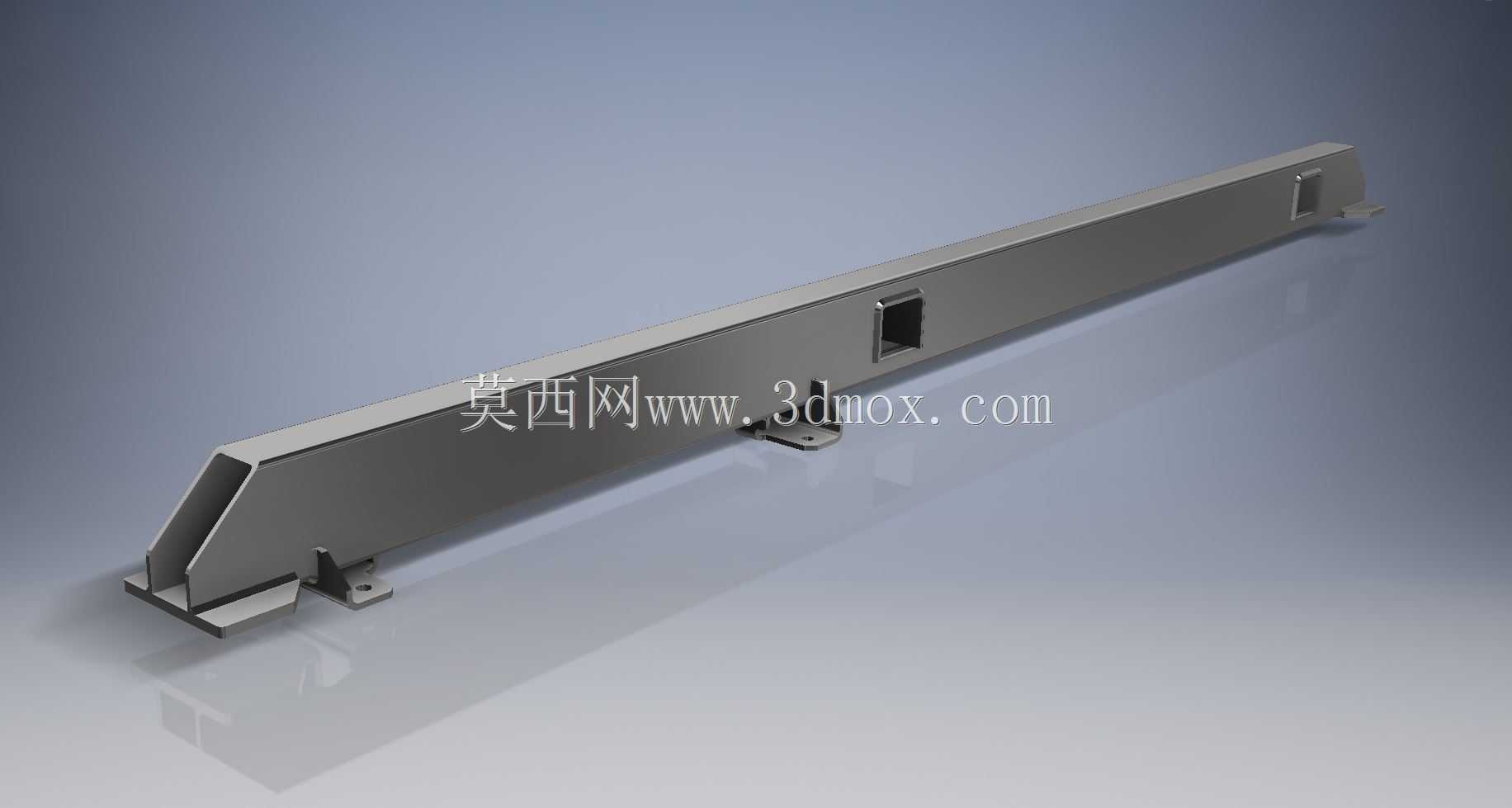

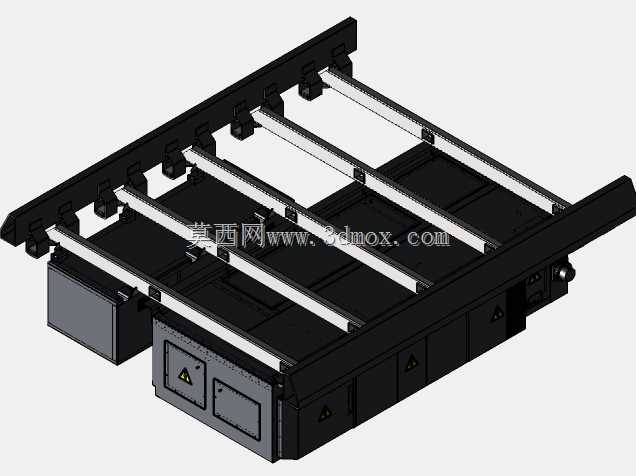

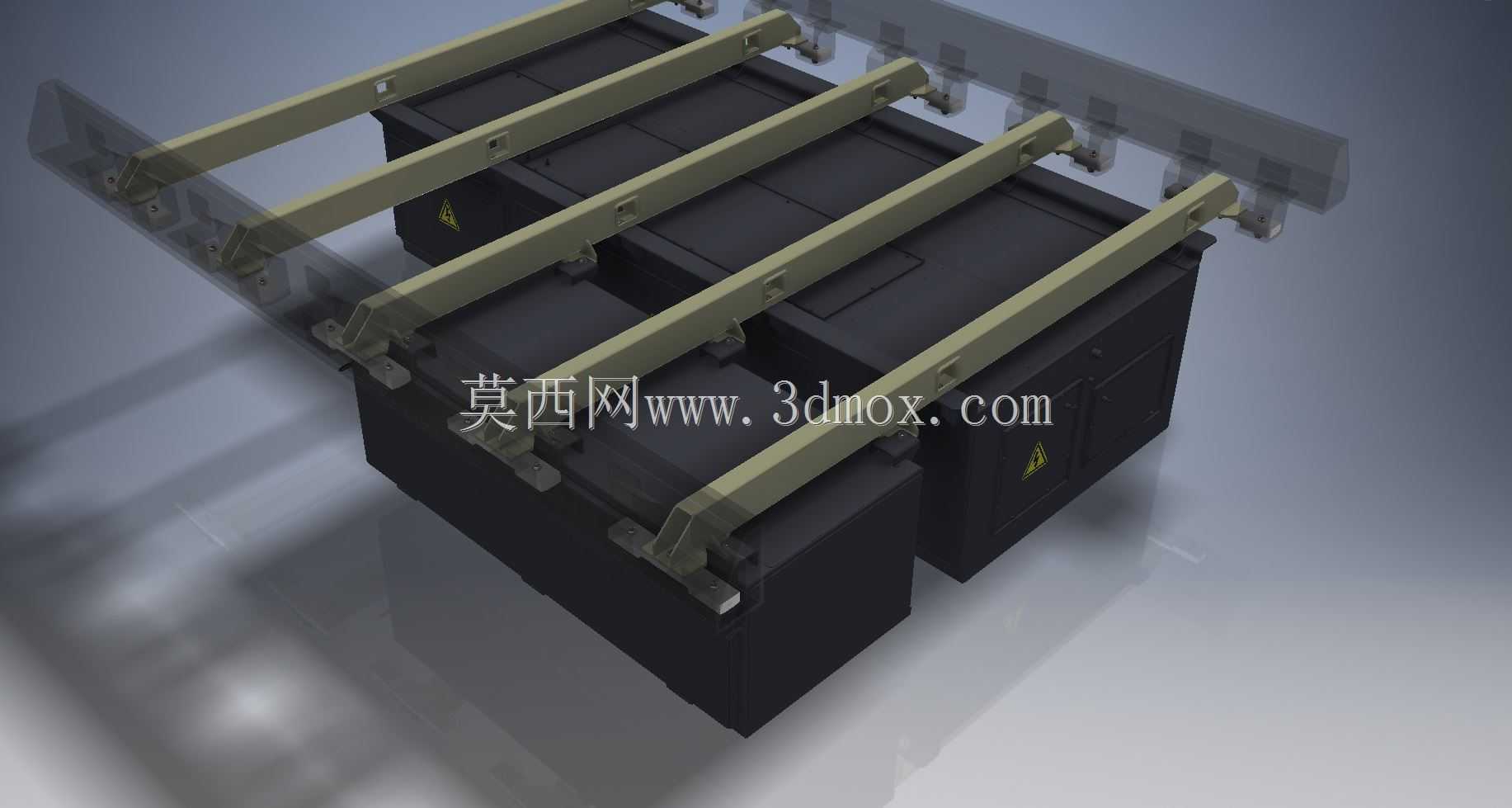

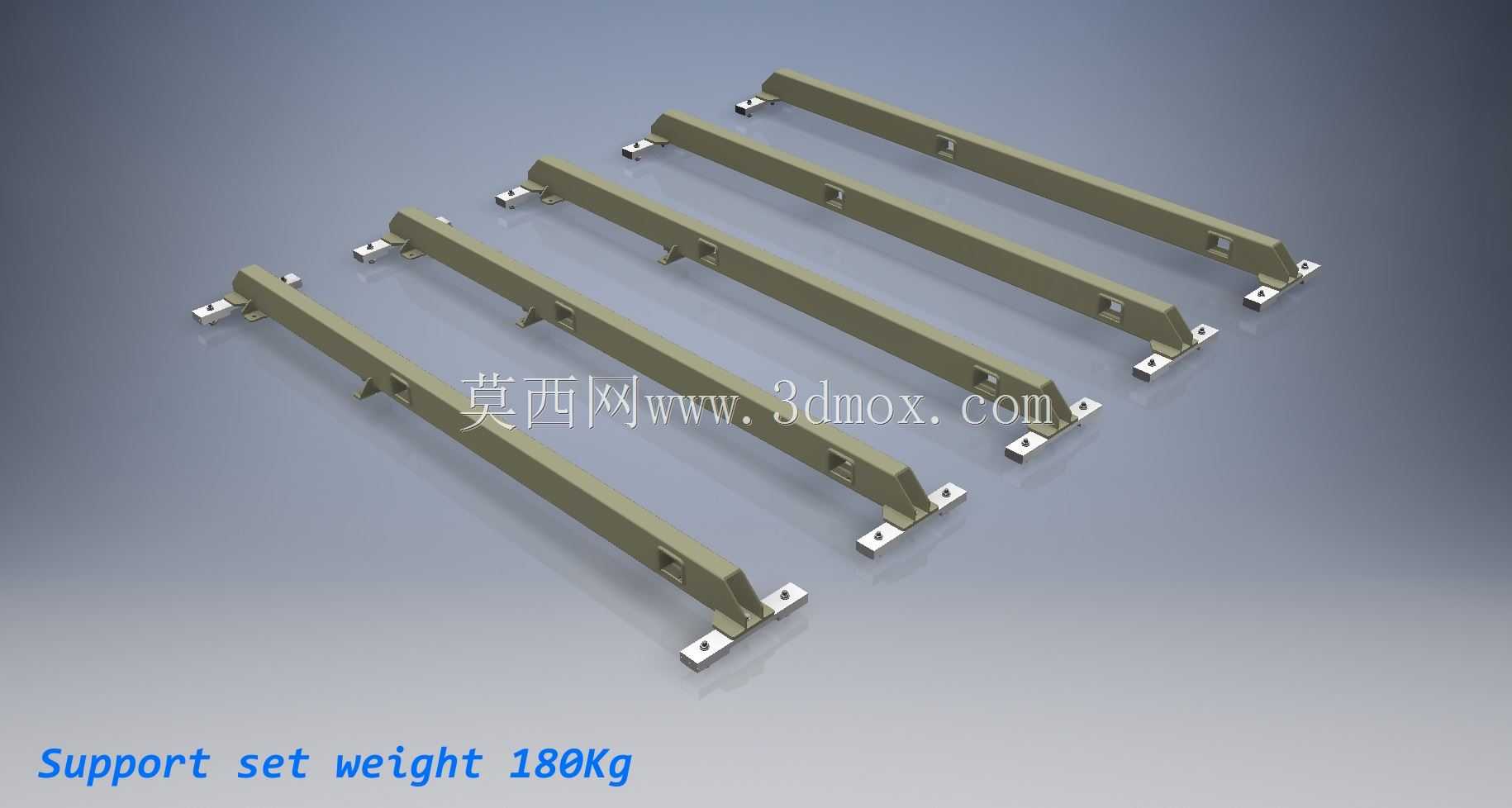

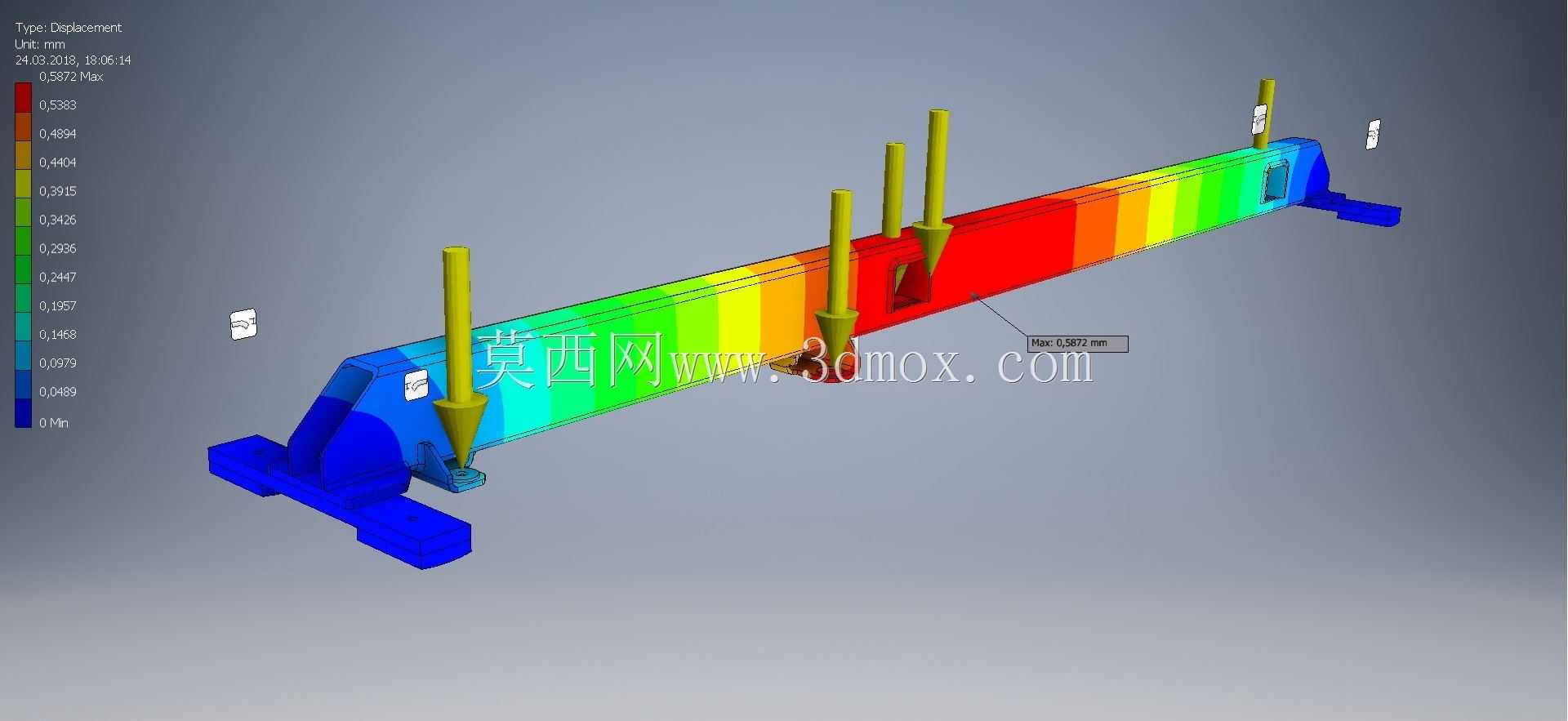

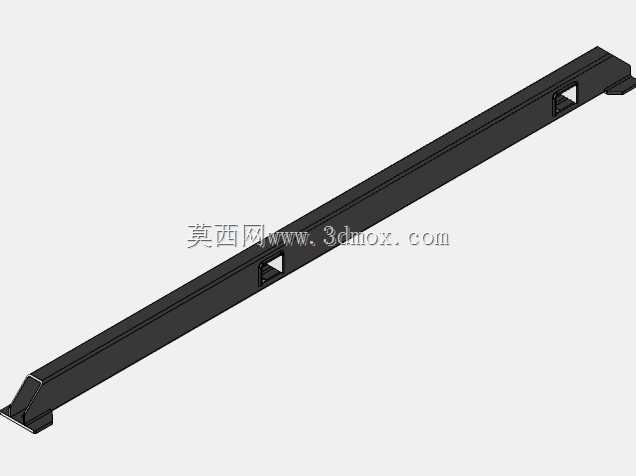

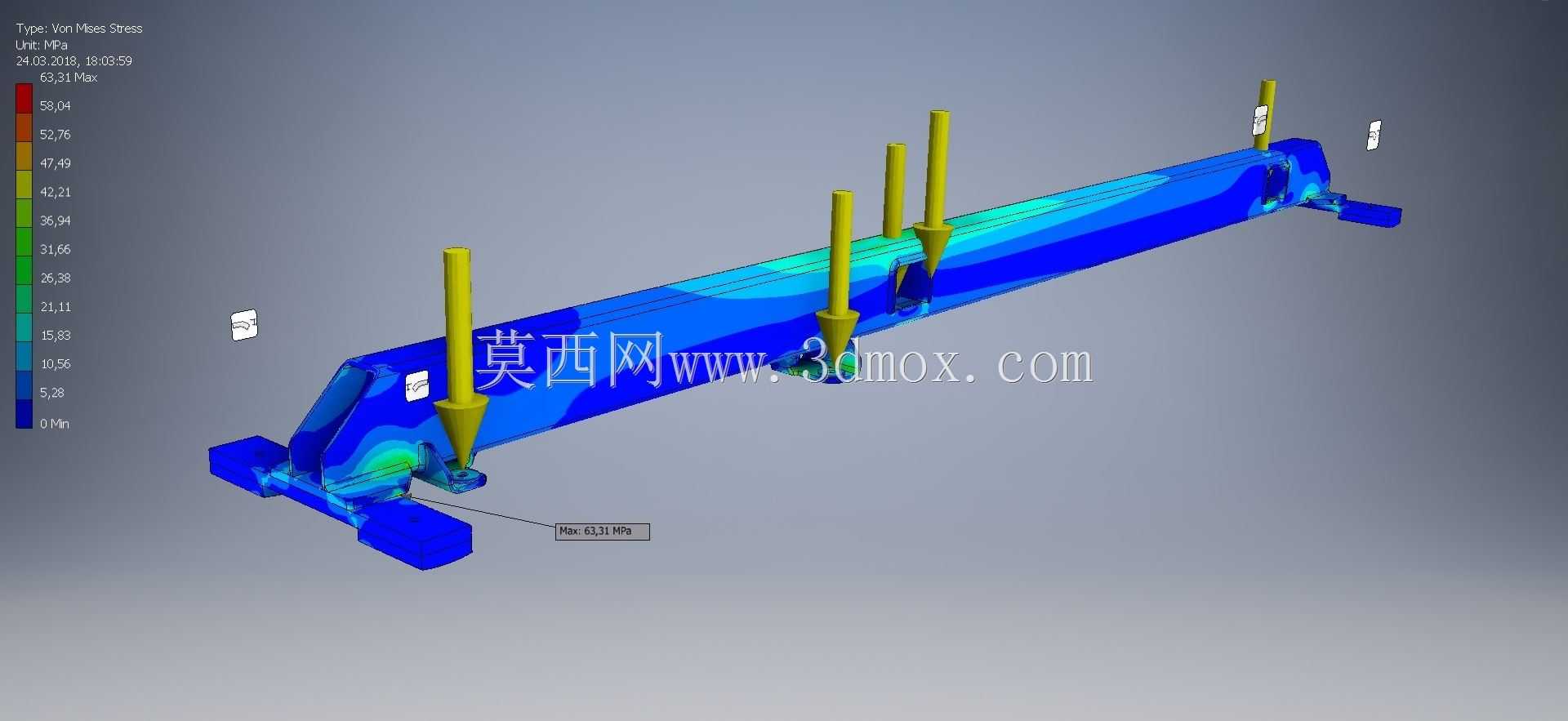

该结构主要应用于城市轨道交通地铁车辆的车载储能单元安装场景，承担车载电池模组的承载、定位与载荷传递作用，是车辆走行部上方储能舱的核心承载构件。设计过程中优先考虑车辆运行工况下的动态载荷传递需求，主承载梁选用120×60规格矩形管作为主承力元件，采用激光切割工艺完成梁体下料，保证梁端配合尺寸精度，梁体两端配置10mm厚度端板，可将电池组的垂向载荷、车辆加减速带来的纵向冲击载荷均匀分散至车体安装接口，避免局部应力集中引发的结构疲劳失效。管内布置的静态转换器采用螺栓连接方式固定，管口位置增设5mm厚度弯曲金属板做加固处理，抵消车辆运行过程中产生的振动交变应力，提升连接部位的抗疲劳寿命。结构设计阶段对比了原有原装支架的受力特性，在保证承载能力满足EN13749轨道车辆设备冲击要求的前提下，简化了原有支架的冗余焊接结构，减少了不必要的拼接焊缝，降低焊接变形带来的装配误差，优化后支架整体重量控制在180kg，相较原支架组减重超过100kg，有效降低车辆簧下重量，提升车辆运行的能耗表现。安装边界方面，支架预留了与原装电池盒的匹配安装接口，可直接适配原有电池模组的安装孔位，无需对车体原有安装基座做改造，降低现场换装的施工难度。支架上表面设置多道平行布置的承载横梁，横梁与主纵梁采用角焊缝连接，每个横梁上预留标准化安装孔位，可适配不同容量规格的电池模组固定需求，横梁间距经过精准核算，既保证电池模组底部的通风散热间隙，又能让每个电池单元的重量均匀传递到主纵梁上，避免单根梁承受偏载。结构表面做防腐防锈处理，适配地铁车辆长期在隧道、高架等多尘、高湿环境下的使用需求，所有外露棱边做倒钝处理，避免安装维护过程中划伤操作人员或线缆。文件中配套的S275JR级钢应力分析报告，可验证结构在最大垂向载荷、纵向冲击、横向晃动等极限工况下的应力分布，确认最大应力值低于材料屈服强度，满足10年以上的使用寿命要求。
