机床加工用夹装定位工具头结构设计

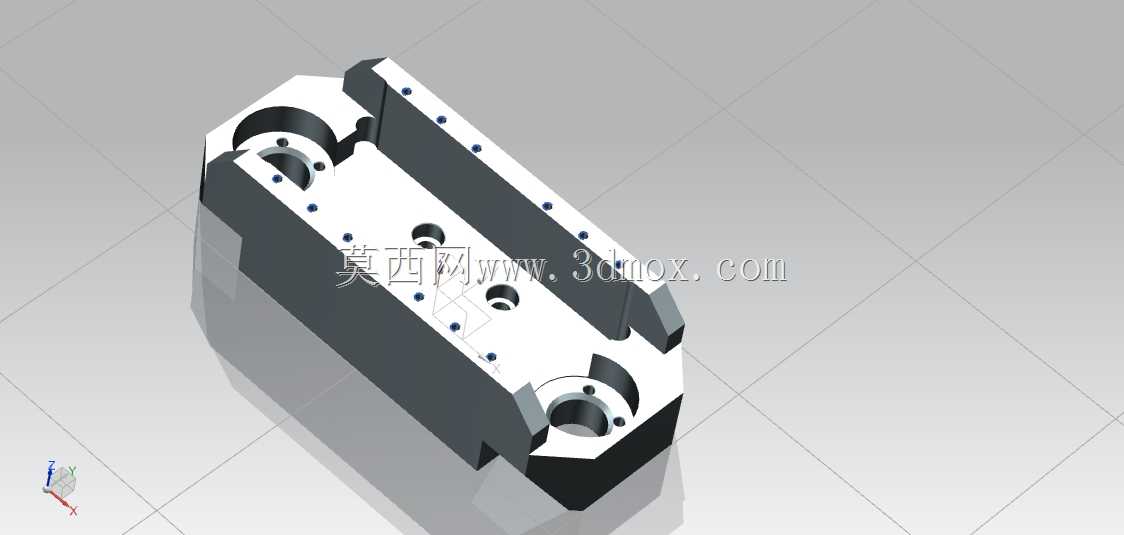

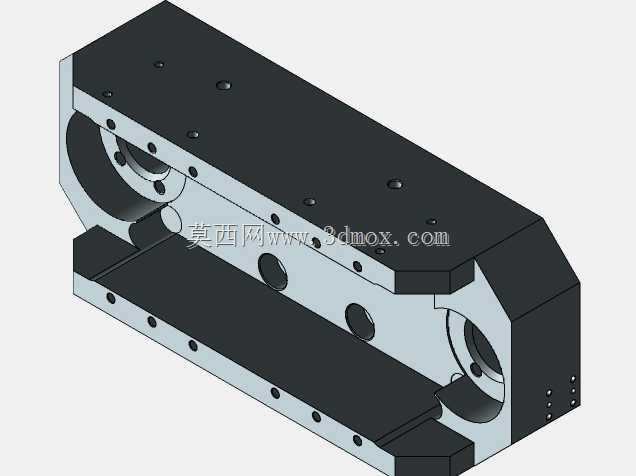

这款工具头主要应用于立式加工中心、数控镗铣床的工位装夹环节，作为机加工序中直接承接工件定位与夹持的核心执行构件，可适配多品种小批量生产模式下的异形零件、块状零件的快速装夹需求，替代传统通用平口钳在部分窄空间加工场景下的装夹局限。从结构设计来看，整体采用对称式箱型基体布局，基体两侧设置有带定位销孔的安装耳座，安装面的平面度公差控制在0.02mm以内，可直接通过内六角螺栓固定在机床工作台的T型槽基准面上，安装边界预留了足够的螺栓操作空间，无需额外拆卸周边防护构件即可完成装拆作业。基体中间开设的多组阶梯安装孔，分别对应定位销穿装、夹紧螺栓锁紧、辅助支撑顶紧三类功能，孔位同轴度公差按照IT7级精度设计，可保证重复装夹的定位精度稳定在0.01mm范围内，有效减少工序间的找正辅助时间。两侧的凸起定位挡边经过淬硬处理，硬度达到HRC45-50，可承受粗加工过程中较大的切削冲击力，避免长期使用出现定位面磨损塌陷的问题。设计过程中充分考虑了排屑需求，基体的所有安装面边缘都做了15度倒角过渡，加工过程中产生的铁屑可顺着倒角斜面滑落，不会堆积在定位贴合面处影响装夹精度，同时基体底部预留了排屑缺口，可配合机床的切削液冲刷通道，将落入安装缝隙的细碎切屑及时排出。在功能适配性上，该工具头可通过更换不同规格的定位压块，适配不同轮廓尺寸的工件装夹，无需更换整个基体即可覆盖一定尺寸范围内的加工需求，降低了工装制备的综合成本。整体结构没有多余的冗余设计，所有受力部位都做了加强筋过渡处理，在保证整体刚性满足重切削要求的前提下，尽可能控制了构件自重，减少工作台的负载占用。安装时需要先清理工作台基准面的毛刺与磕碰痕迹，将工具头的定位基准边与工作台X轴方向找正后，再依次锁紧两侧的安装螺栓，锁紧过程中采用对角分次拧紧的方式，避免基体受力不均产生形变影响定位精度。日常使用中需要定期检查定位面的磨损情况，及时清理安装孔内的切屑与油污，保证夹紧机构的动作顺畅。
