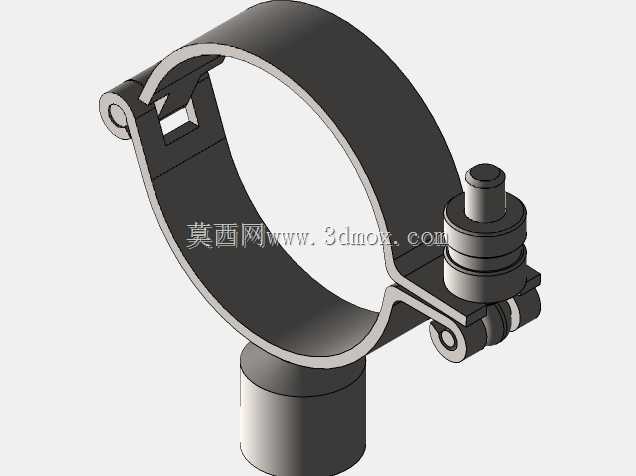

2.5英寸不锈钢快接式管路固定管夹结构

这款管夹主要适配公称通径2.5英寸的圆形管路，在液压站布管、工业流体输送管线、车用改装管路固定、户外设备管线架设场景中都有广泛应用，核心作用是将管路牢牢限定在安装点位，避免设备运行过程中管路受振动冲击产生位移、磨损甚至接头松脱泄漏的问题。从结构设计来看，主体采用开口抱箍式结构，箍带部分做了等宽圆弧成型，内圈弧度与适配管径完全匹配，抱紧时可以实现整圈均匀贴合，不会出现局部应力集中压伤管壁的情况，针对薄壁金属管、尼龙管、橡胶包覆管都能提供稳定的加持力，不会因为长期夹持出现管壁变形的问题。锁紧结构采用带螺纹调节的快锁设计，相比传统螺栓穿孔式管夹，安装时不需要完全拆下锁紧件，只需要松开螺纹旋钮到足够开度，将管路卡入箍圈后再旋紧旋钮即可完成固定，单人单手即可操作，在狭小安装空间、高空布管作业场景下能大幅提升装配效率，锁紧端的旋钮做了防滑滚花处理，即使带劳保手套操作也能施加足够的锁紧力矩，不需要额外搭配扳手就能达到可靠的锁紧效果。底部的安装座采用带定位柱的一体式结构，安装座上预留了标准螺纹安装孔，可以直接通过螺栓固定在设备机架、墙面支架、车体安装位上，安装柱的高度做了优化设计，既保证了箍圈与安装基面之间留有足够的间隙，避免管路直接贴附基面产生凝露腐蚀、摩擦磨损的问题，也不会因为过高导致整体安装占用空间过大，适配紧凑布局的设备内部布管需求。材质选用316L不锈钢加工，整体经过钝化处理，在潮湿环境、弱腐蚀流体输送场景、户外露天安装场景下都有优秀的抗锈蚀能力，不需要额外做表面涂装防护，长期使用不会出现锈渣脱落污染管路、锈死无法拆卸维护的问题。箍带的厚度经过强度校核，在承受管路自重、流体脉动冲击、设备高频振动的工况下，不会出现箍带变形、锁紧失效的问题，螺纹配合部分做了公差优化，旋合过程顺畅无卡滞，长期使用后也不会因为积尘、轻微锈蚀出现无法调节的情况，后期管线维护时可以快速松开调整管路位置或者更换管路，不需要整体破坏管夹结构，重复利用率高。
