弹匣并联快拆固定夹具结构设计

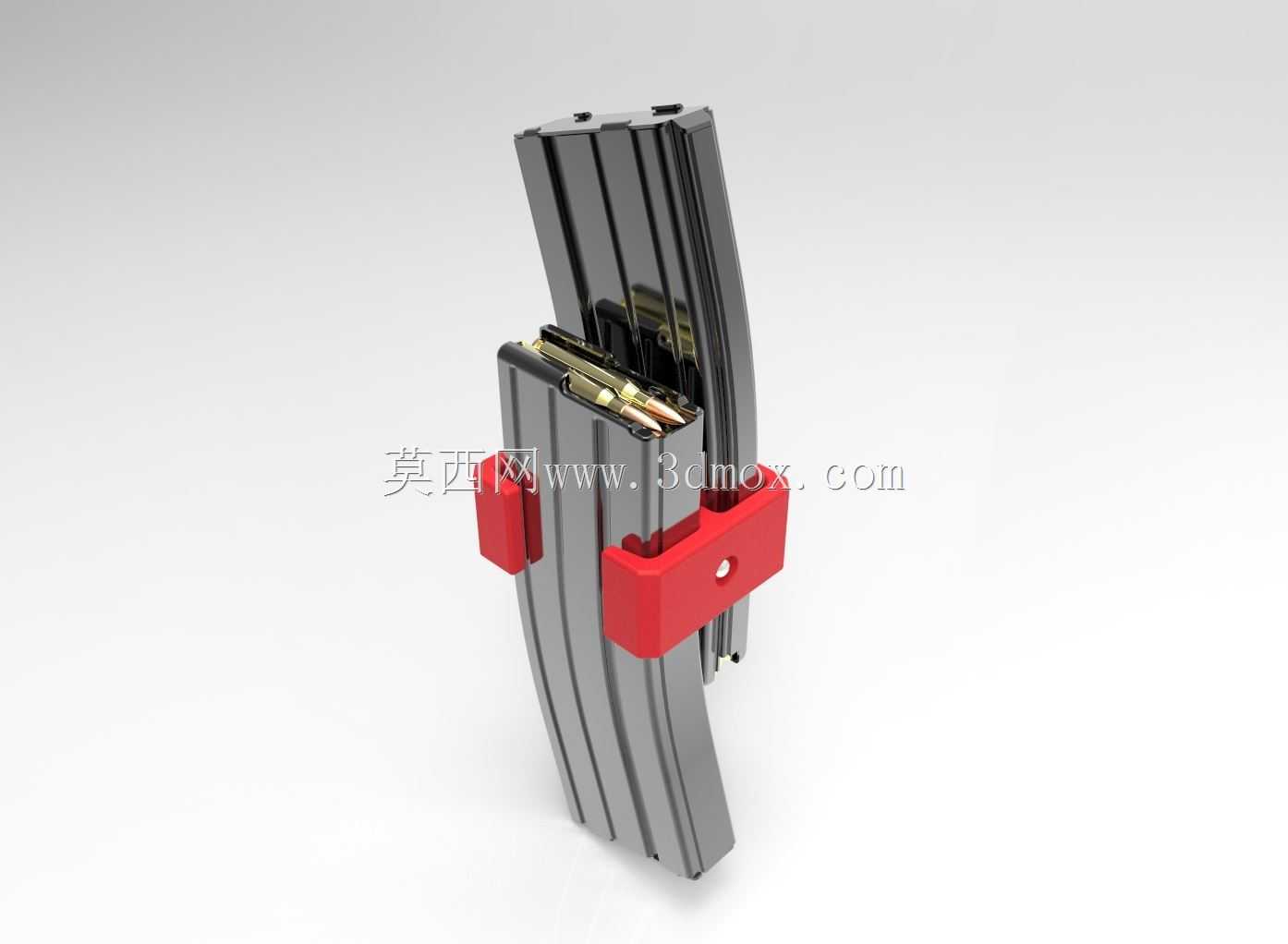

这款并联弹匣固定夹具主要应用于轻武器战术附件配套场景，核心作用是实现两个标准弧形步枪弹匣的快速并联固定，帮助使用者在主弹匣弹药耗尽时快速完成弹匣更换，缩短换弹操作的动作行程，减少换弹过程中对据枪姿态的破坏，适配日常战术训练、竞技射击等多种使用场景。从结构设计逻辑来看，夹具采用对称式半包络夹持结构，主体为高强度工程塑料材质，内侧贴合弹匣外侧的弧形冲压筋位，无需额外打孔或改装弹匣本体，依靠夹持力与结构卡位实现固定，不会对弹匣原有供弹结构、外观涂层造成损伤。夹具中部设置有带定位凸点的锁紧结构，安装时只需将两个弹匣按错位180度的方向卡入夹具卡槽，推动锁紧块即可完成固定，拆卸时按压锁紧凸点即可快速分离，无需额外工具辅助。设计过程中针对原有同类型产品的缺陷做了针对性优化，早期同类并联夹具多采用同向弹匣固定方式，换弹时需要将并联组件整体翻转180度后再调整角度插入弹匣井，操作过程中需要两次调整弹匣姿态，不仅动作冗余，还容易出现弹匣卡榫对位不准的问题。这款设计将其中一个弹匣的安装位做了180度方向偏转，两个弹匣的抱弹口朝向相反方向，当主弹匣打空后，只需拔出并联组件旋转180度即可直接将备用弹匣插入弹匣井，省去了二次调整弹匣角度的步骤，单组换弹动作可缩短近一秒的操作时间，在竞技射击或突发应对场景下，这一秒的时间差足以决定操作主动权。从安装边界尺寸来看，夹具整体宽度适配标准STANAG弹匣的外侧轮廓，夹持后的两个弹匣总厚度控制在常规战术背心弹匣袋的容纳尺寸范围内，不会出现装入弹匣袋卡顿、无法快速拔出的问题；夹具突出弹匣本体的高度不超过12毫米，不会干涉弹匣插入弹匣井的行程，也不会与枪身下部的扳机护圈、前握把等部件产生运动干涉。夹持接触面做了细微的防滑纹理处理，即使在沾有泥沙、枪油的环境下，也能保持足够的夹持摩擦力，不会出现射击过程中弹匣滑脱、错位的问题。夹具的锁紧结构采用过盈卡位设计，反复拆装次数超过五百次后仍能保持足够的锁紧力，不会出现松动移位的情况，同时预留了微小的形变余量，在低温环境下塑料材质韧性下降时，也不会出现夹持过紧无法拆卸、或者受力开裂的问题。整体结构没有多余的突出棱角，边缘都做了R2以上的圆角处理，据枪时不会硌手，也不会勾挂战术装具的织带，在复杂地形机动时不会因为外物勾挂导致弹匣意外脱落。
