双联美式墙壁电源插座结构设计

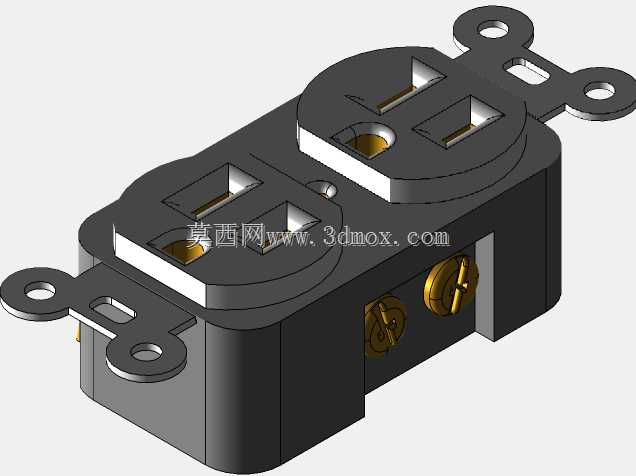

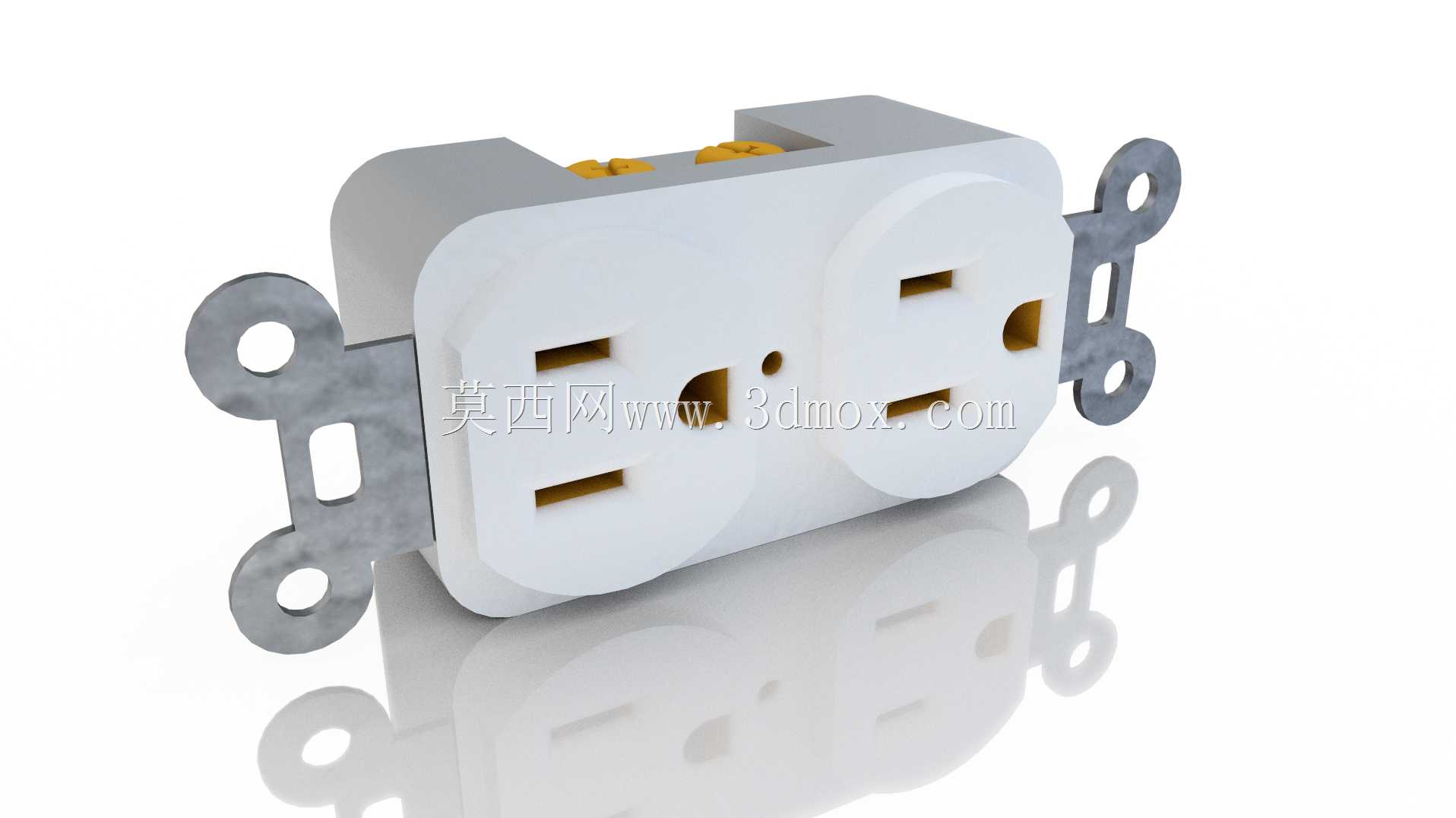

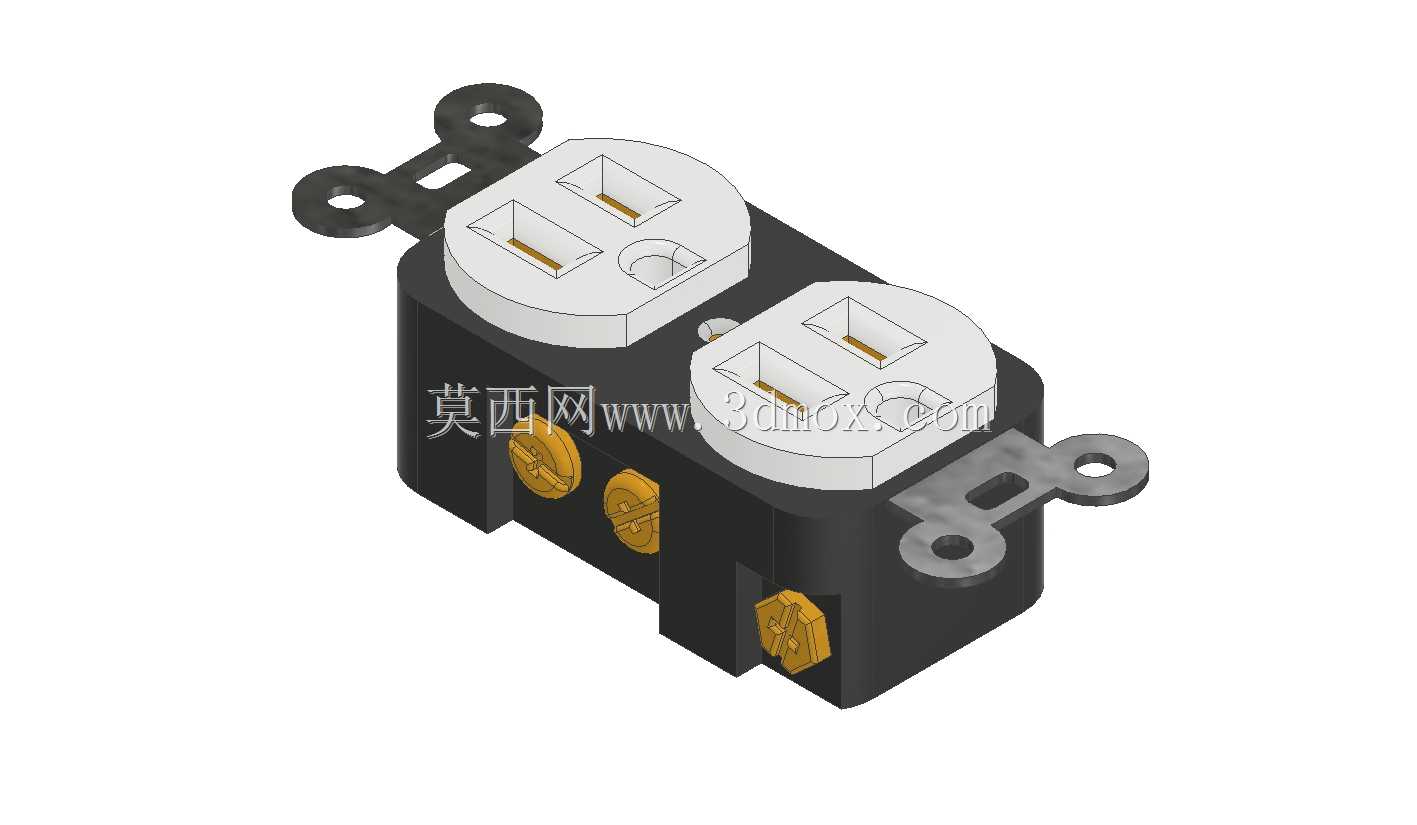

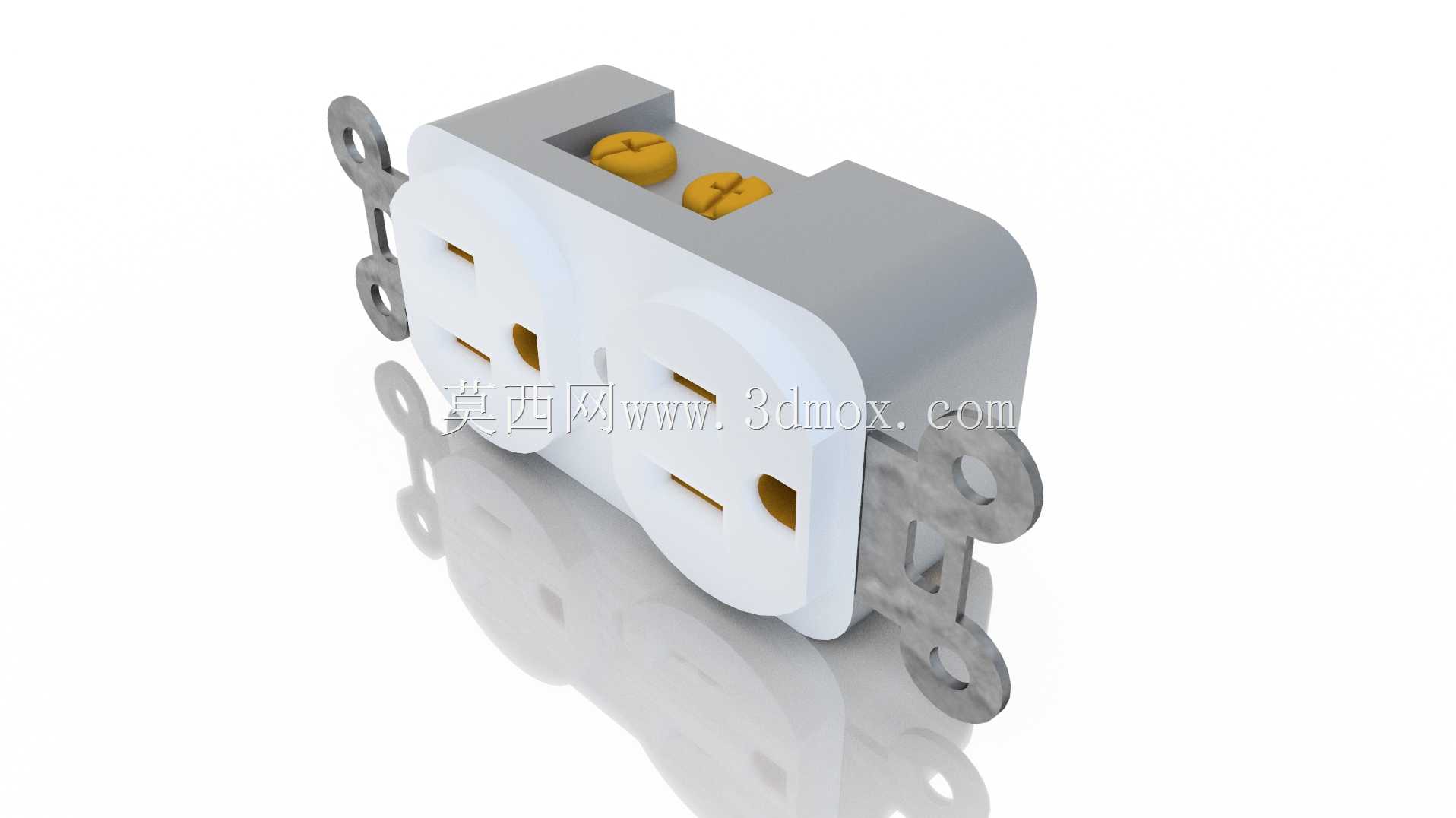

这款双联美式墙壁插座的设计，首先围绕民用及商用建筑的墙面供电场景展开，日常办公工位、住宅墙面、商业门店的供电点位布置中，这类双联插座是应用最广泛的取电接口，可同时为两个符合美标插头规范的用电设备提供交流供电接驳，相比单联插座能有效提升单一面板点位的接口利用率，减少墙面开孔数量，降低装修布线阶段的施工成本。从结构设计思路来看，整体采用对称式双插孔布局，每个插孔单元兼容两扁插与接地型三扁插的美标插头规格，内部载流铜件采用一体化冲压成型结构，减少拼接触点带来的接触电阻，降低长期满负载运行时的温升风险。外壳部分选用阻燃级工程塑料作为基体材料，表面做哑光磨砂处理，既提升日常使用中的耐刮擦性能，也能避免强光环境下的反光干扰。两侧的金属安装耳是核心安装定位结构，安装耳上预留的两个圆形固定孔，适配标准86型暗装底盒的螺丝孔位，安装时可通过固定螺丝将插座主体牢牢锁紧在底盒上，安装耳与主体外壳之间预留了微小的角度调节余量，可适配墙面施工时存在的微小底盒安装偏差，避免强行锁附导致外壳开裂。插座主体的外形尺寸严格匹配美标墙壁面板的内框安装边界，主体厚度控制在暗装底盒的常规容纳深度范围内，不会出现安装后面板无法贴合墙面的问题。插孔内部设置了安全防护挡片，仅当插头的零火插脚同时以对应力度插入时，挡片才会同步开启，可避免儿童误触单极插孔引发的触电风险。载流部件的排布上，零、火、地三个电极的铜件之间设置了绝缘隔离筋，将不同电极的载流部分完全物理分隔，杜绝极端情况下极间飞弧短路的隐患。插座背部的接线端子采用压线式结构，可适配12-14AWG规格的建筑布线，接线时无需将导线打圈，直接插入端子孔后拧紧压线螺丝即可完成固定，能大幅提升电工现场接线的作业效率，同时保证导线与端子的接触面积足够，降低长期使用后的端子松动概率。整体结构的装配逻辑采用卡扣加少量固定螺丝的组合方式，外壳上下盖通过周边的卡扣实现初步定位，再通过内部两颗螺丝完成最终锁紧，既方便生产阶段的快速装配，也能保证外壳接缝处的平整度，避免日常使用中灰尘、水汽从接缝处进入内部引发绝缘故障。
