机加工用对开式外部抱紧夹持夹具

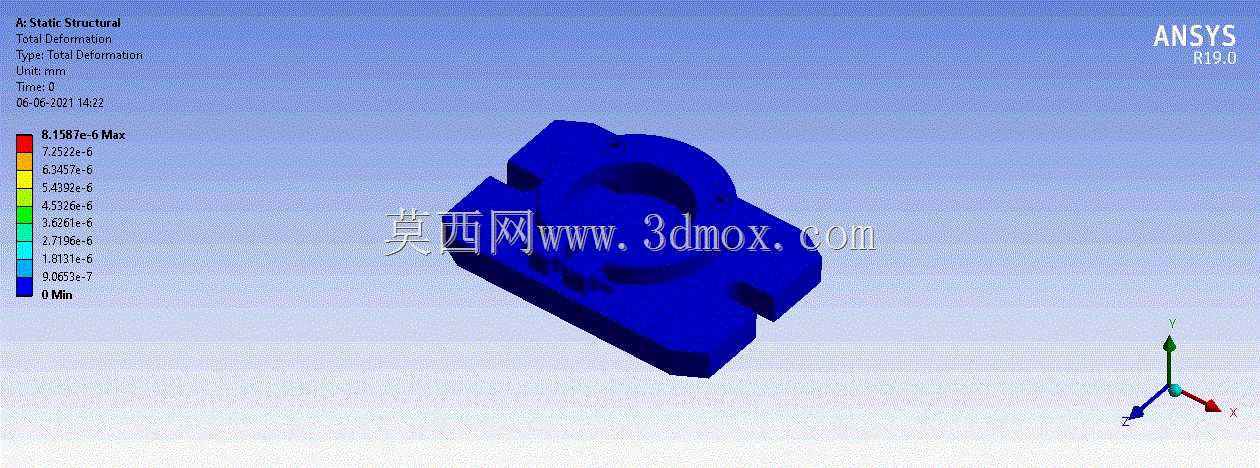

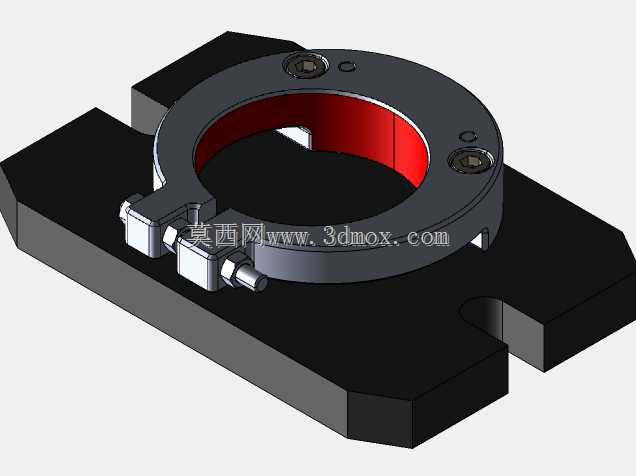

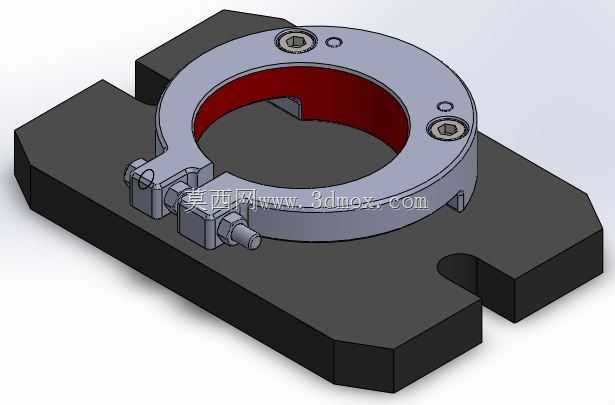

这款外部抱紧夹具主要应用于普通车床、外圆磨床、钻床等通用机加工场景，也可适配自动化生产线的工件定位工位，用来装夹轴类、套类回转工件，完成外圆车削、端面钻孔、磨削加工等工序的工件固定，避免加工过程中工件出现径向窜动、周向转动的问题。从结构设计来看，夹具采用对开式抱环结构，抱环内侧做了适配工件外径的圆弧接触面，其中半环内侧预留了避让缺口，可避开工件表面的键槽、台阶等特征，保证装夹时接触面贴合均匀，不会压伤工件已加工表面。抱环的开合通过侧边的螺栓副实现锁紧，拧紧螺栓时两个半环抱环沿铰接侧收拢，对工件产生均匀的径向抱紧力，松开螺栓即可快速开合抱环，完成工件的上下料操作，相比三爪卡盘的装夹步骤，这种结构在装夹大直径薄壁套类工件时，能有效降低装夹变形量，因为抱紧力沿圆周均匀分布，不会出现三爪卡盘局部应力集中导致的薄壁件圆度超差问题。底座部分采用带安装槽的板式结构，底座上开有两个对称的T型安装槽，可直接适配机床工作台的T型槽螺栓安装，安装时可沿槽方向调整夹具的前后位置，适配不同长度工件的装夹需求，底座的安装边界尺寸适配多数中小型机床的工作台面规格，不需要额外制作过渡转接板即可完成安装。抱环上设置的两个内六角螺钉用于锁紧后的防松，在抱环抱紧工件后拧紧这两个螺钉，可抵靠在底座的定位面上，避免加工过程中抱环受切削力作用出现转动偏移，保证装夹的重复定位精度。设计时充分考虑了排屑需求，抱环与底座之间预留了足够的排屑间隙，加工产生的铁屑、切削液可顺着间隙流出，不会堆积在抱环铰接位置导致开合卡滞，日常维护时只需要定期在铰接销轴处加注润滑脂，即可保证长期使用的开合顺畅度。在实际选型使用时，可根据待装夹工件的外径范围调整抱环的内孔尺寸，底座的安装槽间距也可根据对应机床的工作台T型槽间距做适配调整，整体结构没有复杂的异形曲面，加工制造难度低，普通铣床、线切割设备即可完成所有零件的加工，适合中小机加工车间自制适配自身加工需求的夹持工装，装夹薄壁铝套、铜套等易变形工件时的装夹稳定性表现优于通用卡盘类夹具。
