手动螺纹拧紧工件固定夹具结构

这款夹具主要面向小型零部件的装配工序场景，常见于小批量机加工车间、产品试制工段的手工装配工位，用来替代临时搭建的简易压紧结构，解决异形工件在螺纹拧紧过程中易移位、对位不准的问题。整套夹具以方形安装基板为承载底座，基板上预留多组T型槽安装位，可根据不同工件的外形尺寸调整夹紧模块的固定位置，安装边界可覆盖长宽尺寸在150mm以内的小型盘类、异形壳体类工件，基板厚度控制在12mm，可直接通过螺栓固定在标准钳工工作台台面上，也可适配小型装配线的随行工装板安装要求。

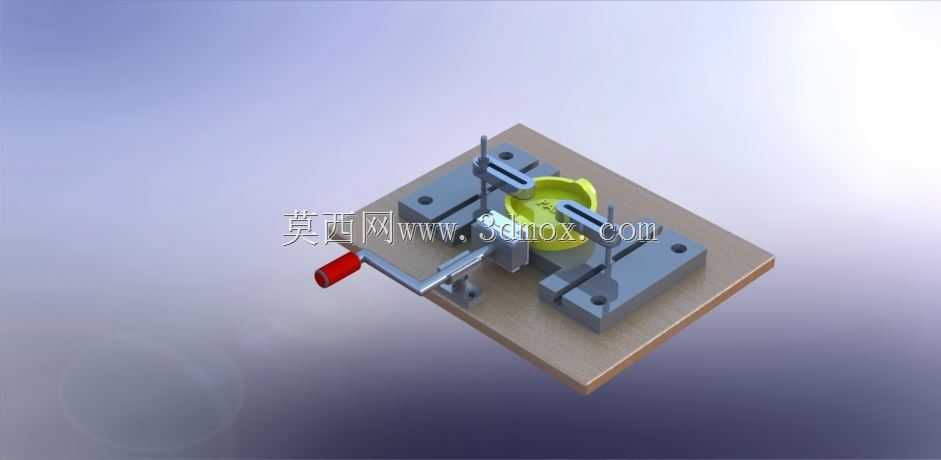

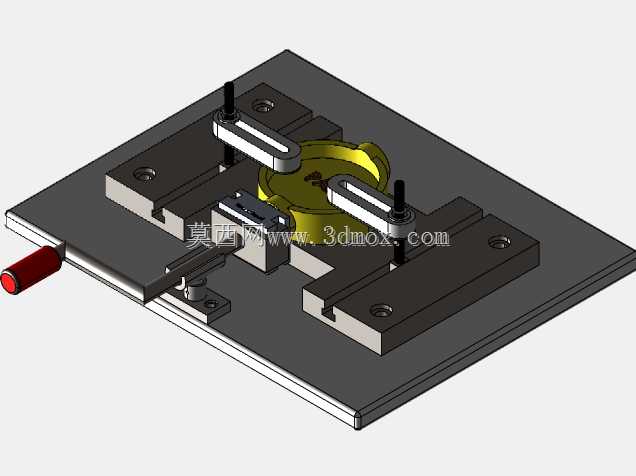

夹紧单元采用双侧对称布置的滑动压块结构，压块与基板之间通过直线导轨副连接，手动操作端采用偏心轮加杠杆手柄的传动结构，扳动手柄时可同步带动双侧压块向中心靠拢，对工件侧面形成均匀的夹持力，避免单侧夹紧导致的工件偏斜。针对带中心孔的盘类工件，夹具中心位置设置了可更换的定位芯轴，芯轴与工件内孔采用小间隙配合，装配前可先将工件套在芯轴上完成初定位，再操作手柄完成侧面夹紧，能有效保证螺纹拧紧时工件与拧紧工具的同轴度，减少螺纹错牙、拧紧力矩不均的问题。

设计过程中优先考虑了操作的便捷性，手柄操作力控制在150N以内，操作人员单手握持即可完成夹紧与松开动作，单次装夹耗时不超过3秒，适配小批量多品种的生产节奏。压块与工件接触的端面镶嵌了聚氨酯防滑垫，既可以增大夹持摩擦力，避免拧紧过程中工件跟转，也能防止硬质金属压块刮伤工件表面，针对表面质量要求高的有色金属、塑料工件也可直接使用。夹具上还预留了辅助支撑块的安装位置，针对带悬臂结构的异形工件，可加装可调支撑钉对悬臂部位进行承托，避免螺纹拧紧时工件受力变形。

整套结构没有采用复杂的气动、液压元件，完全依靠机械结构实现夹紧动作，无需外接动力源，维护成本极低，适合无气源供电的零散工位使用，所有滑动配合面都设计了防尘结构，可适配车间内多粉尘的加工环境，长期使用也不会出现卡滞问题。
