MX-28舵机配套安装固定支架组件

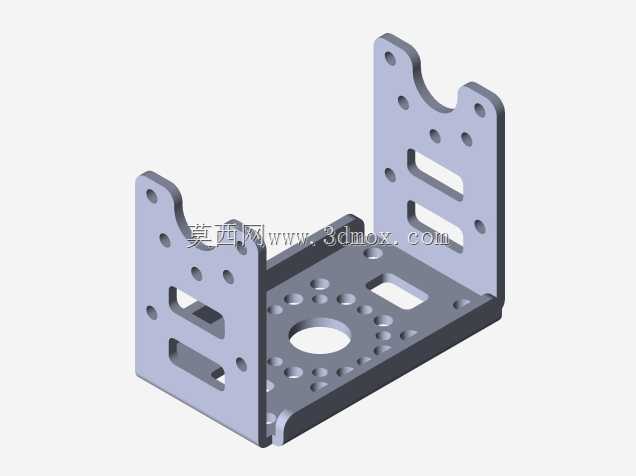

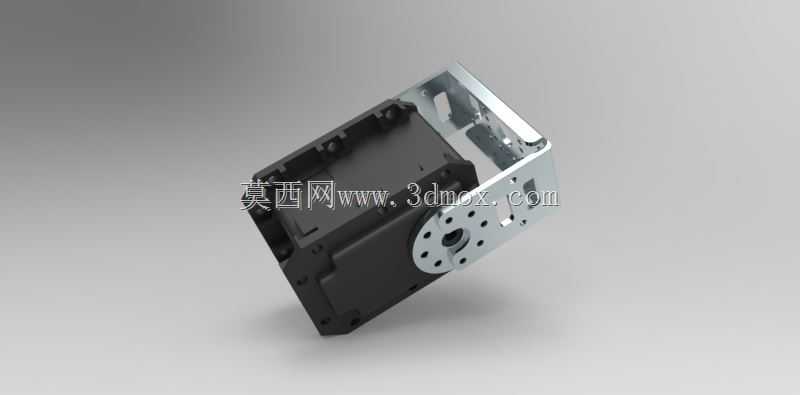

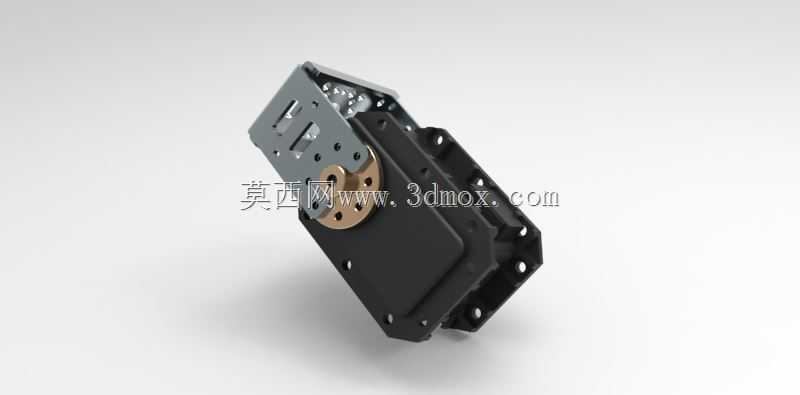

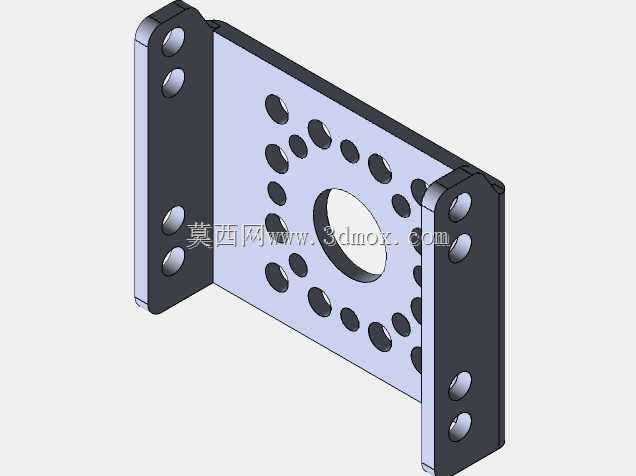

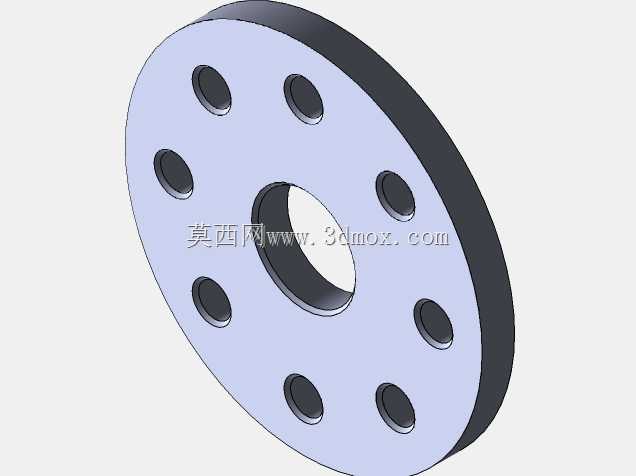

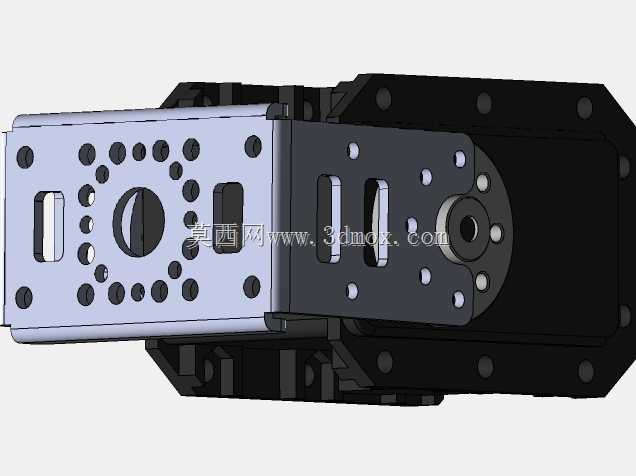

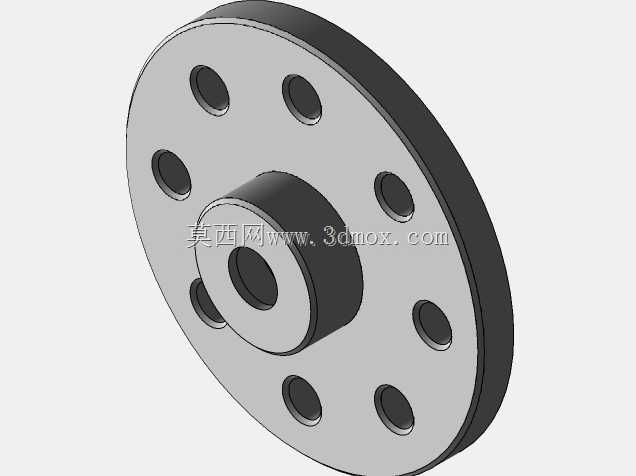

在小型自动化执行机构、桌面级机械臂、教育类机器人竞赛平台、小型云台传动结构的搭建过程中，舵机安装支架是决定传动精度与结构稳定性的核心连接部件，这款适配MX-28舵机的安装支架组件，正是针对这类小负载高精度传动场景设计的配套结构件。整套组件包含舵机主体安装基座、输出端联动转盘（也就是常说的舵盘）以及对应紧固件安装位，可直接完成MX-28舵机的固定与动力输出衔接，不需要额外对安装面做二次加工适配。从结构设计逻辑来看，支架主体采用折弯钣金与机加工结合的结构形式，安装基座预留了多组标准孔位，既可以通过侧边孔位完成舵机与型材框架的垂直固定，也能通过端面孔位实现多舵机之间的串联搭建，适配机械臂关节、云台俯仰轴这类需要多自由度拼接的安装需求。输出端的舵盘采用铜质嵌件结构，相比普通塑料舵盘，能承受更大的径向锁紧力，避免舵机反复正反转过程中出现舵盘打滑、输出角度偏差的问题，同时舵盘上的定位孔与MX-28舵机的输出花键完全匹配，安装时不需要额外做对位校准，能快速完成输出端的同轴定位。在安装边界的设计上，支架整体轮廓完全贴合MX-28舵机的外部尺寸，不会额外占用过多安装空间，侧边的安装孔位间距符合小型机械结构的通用搭建标准，不管是搭配铝型材框架、亚克力结构板还是3D打印的定制结构件，都能直接完成孔位对齐。实际使用场景中，这类支架常被用于桌面级六轴机械臂的关节连接，承担舵机与臂段之间的载荷传递作用，也可用于小型巡检设备的云台转动结构，固定舵机同时保证转动过程中结构不发生晃动。设计时充分考虑了舵机的走线空间，支架侧边预留了走线缺口，舵机的连接线可以从缺口处引出，不会在舵机转动过程中出现线缆被结构件挤压、磨损的问题。另外支架的受力面做了加厚处理，在舵机额定扭矩输出的工况下，不会出现支架变形导致的传动卡顿、角度回差变大的问题，能长期保持结构的装配精度。对于结构设计从业者来说，这套支架的孔位设计可以作为小型舵机安装结构的设计参考，其安装位的避让思路、输出端的连接形式，都能直接复用在同类小型伺服传动结构的设计中，减少重复建模的工作量，也能避免自行设计支架时出现的孔位不匹配、结构强度不足的问题。
