SK系列立式轴端支撑固定支架结构

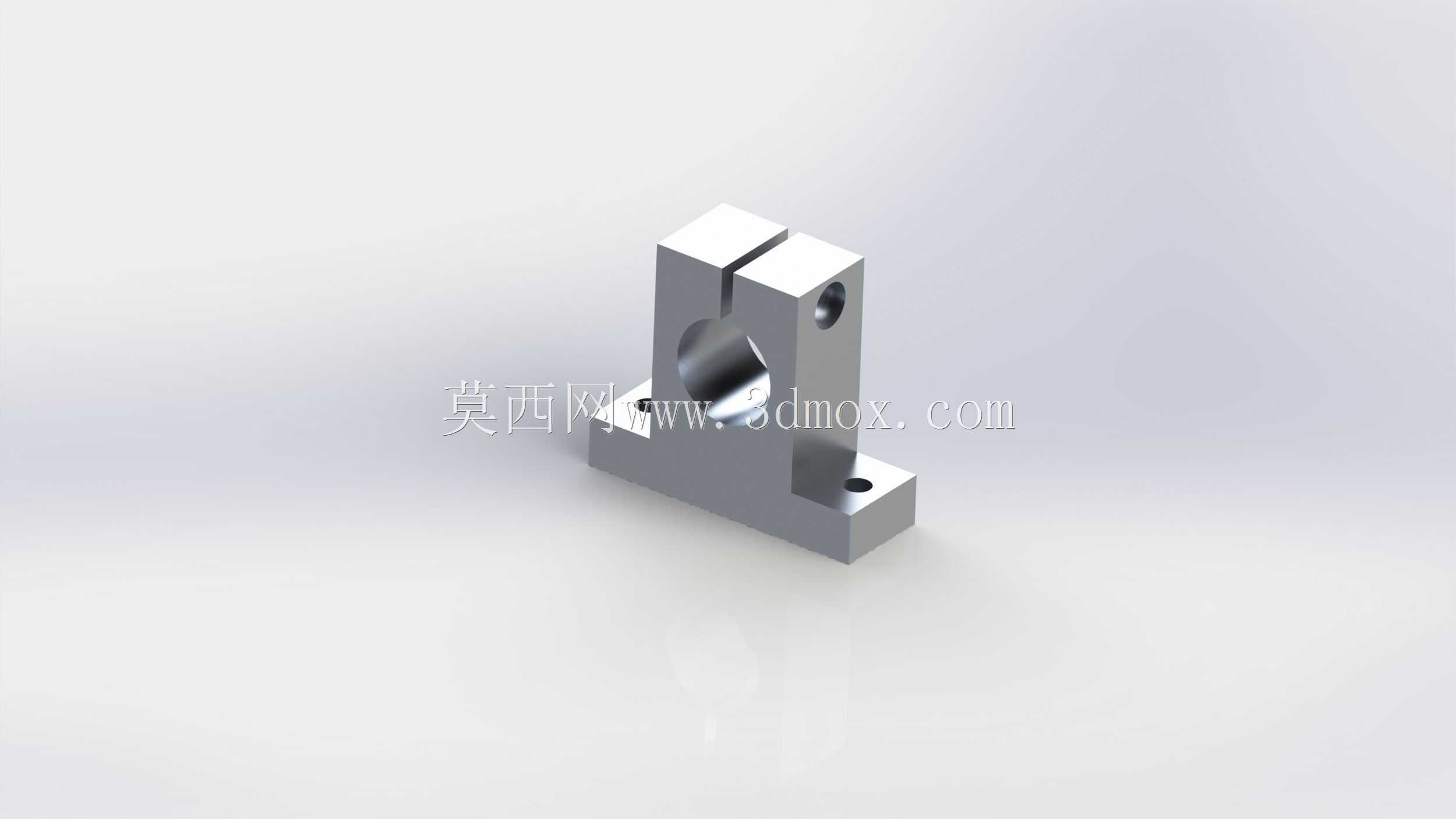

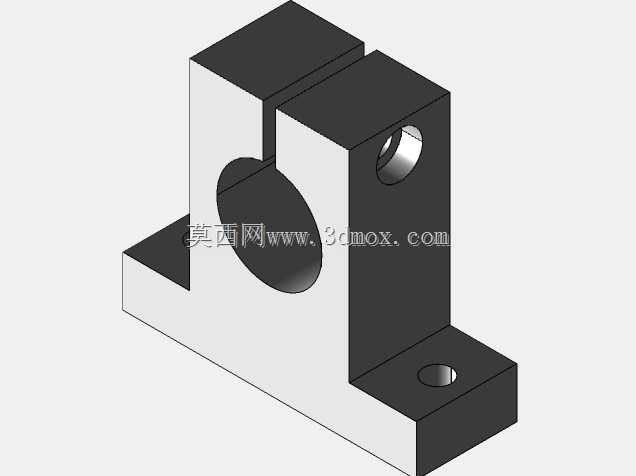

这款立式轴端支撑支架，主要应用在轻载传动场景的光轴端部固定环节，常见于小型输送线的从动辊端定位、桌面级自动化设备的导向轴端部支撑、工装夹具的导杆固定工位，区别于贯通式直线轴承座，它仅做轴的单端承托与锁固，不需要轴件贯穿整个座体，适合轴端外露、安装空间纵深不足的装配场景。从结构设计来看，座体采用L型一体式铣削成型思路，底部为带安装孔的水平法兰边，两个沉头安装孔对称分布在法兰两端，装配时可通过内六角螺栓直接锁固在设备安装基板上，沉孔设计能够让螺栓头完全埋入座体表面，不会突出干涉周边运动部件，安装孔的孔距预留了足够的调节余量，可适配小范围的安装位置偏差调整。上部的支撑主体为分体式夹抱紧结构，中间开设适配对应直径光轴的半圆承托槽，夹臂侧面预留锁紧螺孔，当轴件放入承托槽后，通过锁紧螺栓收紧夹臂的开合缝隙，就能依靠抱紧力将轴件牢牢固定，这种设计相比顶丝固定的方式，对轴表面的损伤更小，抱紧接触面积更大，抗扭转、抗轴向窜动的性能更稳定，同时也方便后期轴件的拆装调整，不需要完全拆解周边结构就能完成轴的更换或位置微调。夹臂上部还开设了一个横向的定位销孔，可配合定位销实现轴件的周向防转，针对带键槽或者需要固定周向角度的轴件，能够额外提供周向锁止力，避免轴件在负载下出现转动偏移。在安装边界上，座体的竖直高度控制在紧凑区间，不会过多占用设备上部空间，底部法兰的厚度经过强度校核，在承受额定径向负载时不会出现弯折变形，夹臂的开合缝隙预留了合理的收缩量，既能够保证抱紧时的夹持力足够，也不会因为螺栓锁附过度导致夹臂出现应力开裂。整个零件的棱角处都做了小倒角处理，既去除了机加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的长期使用疲劳强度。在实际选型应用中，这类支架需要匹配对应直径的光轴使用，安装时要注意保证承托槽的轴线与设备的运动方向保持平行，否则会导致轴件承受额外的径向弯矩，加速磨损甚至出现轴件变形的问题，同时锁紧螺栓的锁附扭矩要控制在合理区间，避免扭矩过大夹伤轴表面或者夹臂开裂，扭矩过小则会出现轴件松动窜动的问题。
