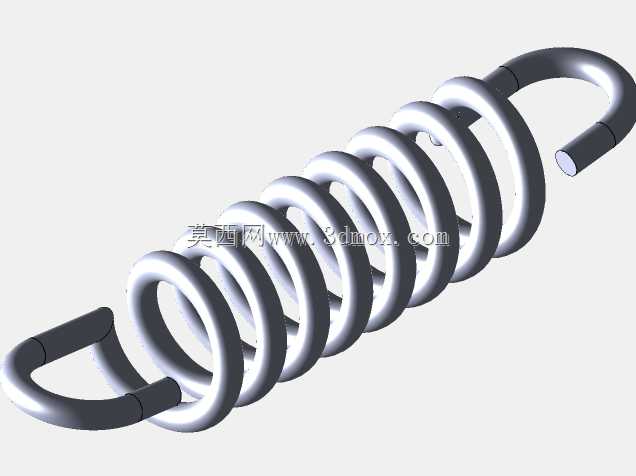

带挂钩拉伸弹簧三维结构设计

这款带挂钩的拉伸弹簧，是机械传动与缓冲复位场景中极为常见的弹性储能零件，日常在各类需要提供复位拉力、张紧调节、载荷缓冲的设备结构里都能见到它的身影。从设计逻辑来看，这类弹簧的核心参数匹配完全围绕使用场景的载荷需求展开，首先要确认的是工作行程内所需的拉力值，以此反推弹簧丝直径、有效圈数、中径尺寸，避免出现拉力不足导致机构复位失效，或是刚度过大造成安装载荷超差的问题。两端的挂钩结构是设计时的重点考量部分，不同于普通闭口拉伸弹簧的端部结构，这款采用的是半圆弯制挂钩，挂钩的弯折半径需要严格匹配弹簧丝直径，弯折处不能出现应力集中的尖角，否则在长期交变载荷作用下，挂钩根部很容易出现疲劳断裂，直接导致整个零件失效。在实际安装场景中，这类挂钩式拉伸弹簧不需要额外配置弹簧座，直接将两端挂钩挂接在设备的固定销柱上即可完成装配，相比需要配套安装座的压缩弹簧，它的安装边界更灵活，占用的装配空间更小，很适合用在安装空间局促、需要沿轴向提供线性拉力的机构里，比如小型设备的舱门复位结构、传动皮带的张紧机构、手动工具的回弹结构、健身器材的阻力提供结构中都大量使用这类零件。建模过程中需要重点把控几个细节：一是弹簧有效圈的螺距，拉伸弹簧在自由状态下有效圈是紧密贴合的，只有在受拉超过初拉力阈值后才会开始产生圈间间隙，所以建模时初始状态的圈体要保证无间隙贴合；二是两端挂钩的过渡段，从最后一圈有效圈到挂钩直段的过渡要平滑过渡，不能出现曲率突变，过渡段的弯曲角度要保证挂钩挂接后，拉力方向与弹簧轴向尽可能重合，避免出现偏载导致弹簧工作时发生歪斜，加剧圈间的异常磨损。另外还要考虑安装时的拉伸预紧量，通常安装时会给弹簧施加一个略大于初拉力的预拉伸量，保证机构在非工作状态下弹簧也能保持张紧，不会因为设备振动出现挂钩脱落的问题。从尺寸适配角度来说，这类弹簧的外径尺寸要和安装位置的周边预留间隙匹配，避免弹簧受拉变形时外径胀大刮蹭周边结构件，挂钩的内孔直径要比配套安装的销柱直径大0.5到1毫米，既保证挂装方便，也不会因为间隙过大造成工作时的冲击晃动。在材料选择的匹配设计上，如果是普通室内工况使用，采用常规碳素弹簧钢丝即可满足强度需求，如果是在腐蚀环境或者高低温环境下使用，则需要对应更换不锈钢弹簧丝或者合金弹簧丝，建模时可以通过调整材料属性参数来匹配不同工况下的刚度校核需求，确保设计出来的弹簧能满足全生命周期的疲劳寿命要求。
