三轴混合式激光打标设备结构设计

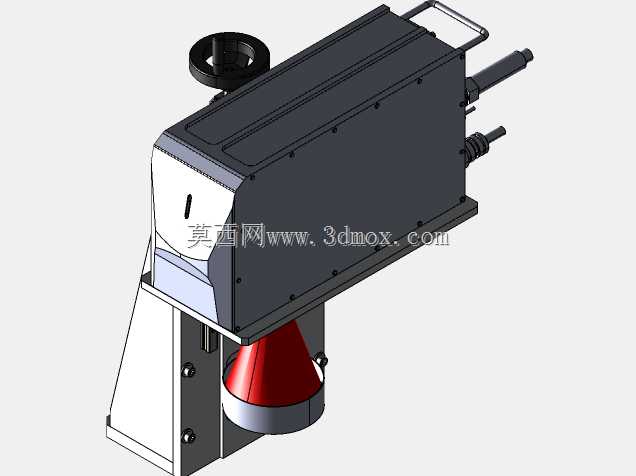

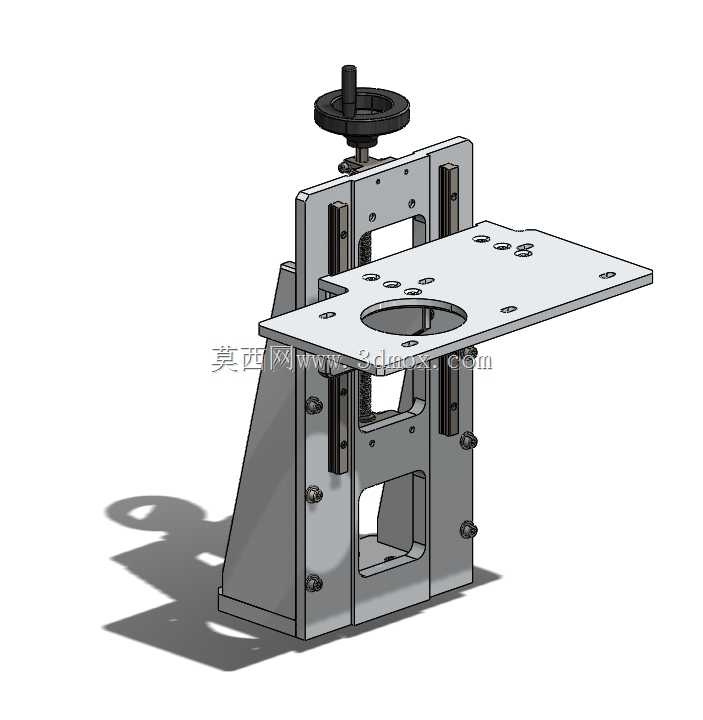

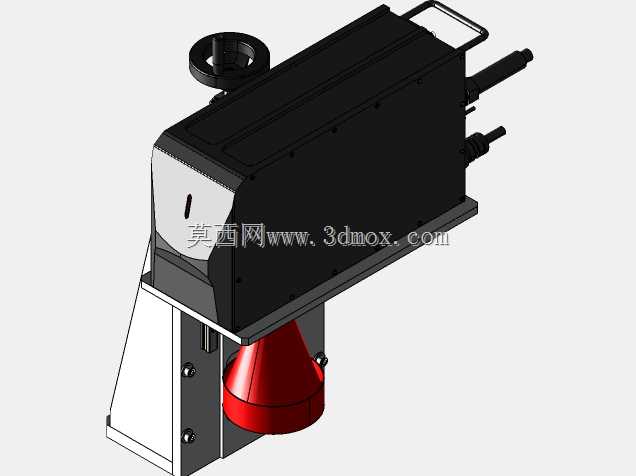

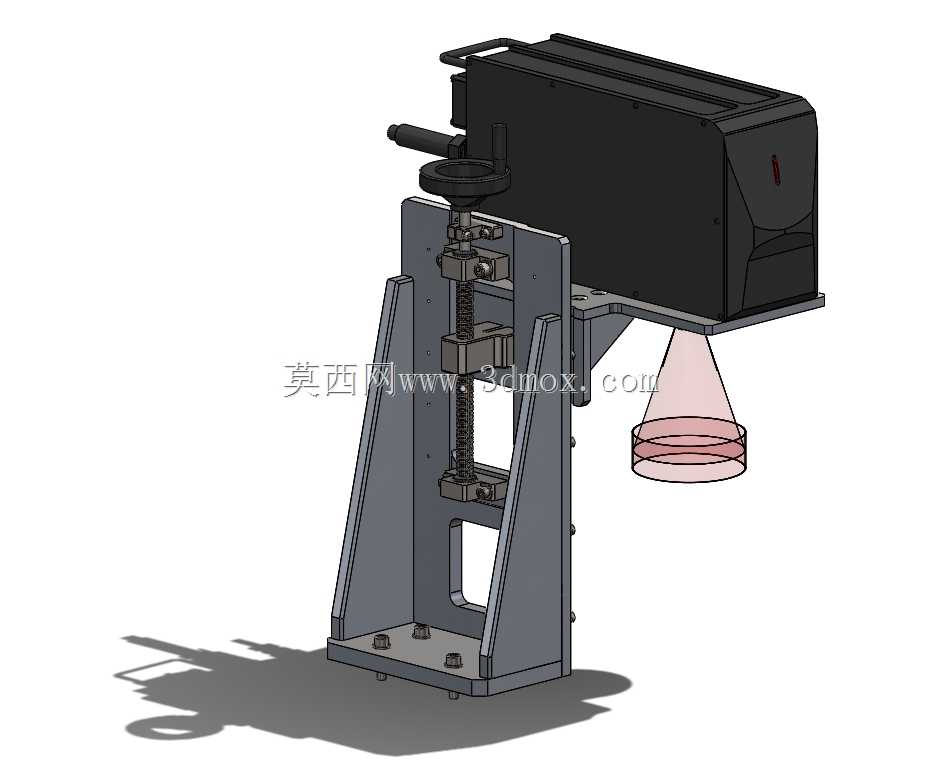

这套三轴混合激光打标结构，核心面向精密零部件永久标识加工场景，覆盖电子元器件追溯码打刻、五金件参数标识、小型塑胶件logo标记等常见工业打标需求，适配产线旁固定工位作业、小型加工门店单件打样两类使用场景，垂直方向的调节结构是整套设计的核心亮点，区别于常规两轴打标设备仅能在平面范围内调整焦距的局限，Z向的手动升降调节模组采用梯形丝杠加手轮驱动的结构，配合燕尾槽导向副，能实现0-120mm范围内的垂直行程调节，调节精度可达0.1mm，可兼容不同高度的待加工工件，无需额外垫高治具就能完成焦距校准。设备的激光发生单元采用侧装式布局，通过L型连接支架固定在垂直升降滑台上，激光出射口正下方预留了标准的场镜安装法兰位，可根据打标幅面需求更换不同焦距的场镜，常规配置下110mm焦距场镜可覆盖100*100mm的有效打标范围，满足绝大多数小型工件的打标需求。底部安装基座采用6mm厚钢板折弯焊接成型，基座底部预留了四个M8的脚轮安装孔与四个M10的调平脚杯安装位，既可以安装脚轮实现工位间的短距离移动，也可以安装调平脚杯完成设备的水平校准，保证打标过程中设备无晃动、打标位置无偏移。整套结构的夹具安装位设置在升降滑台的正面，预留了T型槽安装接口，可适配快速夹钳、气动压紧夹具、旋转打标轴等多种扩展工装，针对轴类零件、异形件的圆周面打标需求，可直接加装第四轴旋转模组，无需额外改动主体安装结构。设计过程中充分考虑了设备的维护便利性，激光单元的接线端全部朝向设备后侧，预留了20mm的走线槽空间，避免升降过程中线缆被拉扯磨损；升降丝杠的顶部预留了注油孔，可定期加注润滑脂降低传动磨损，延长调节机构的使用寿命。从安装边界来看，整套设备落地后的最大外形尺寸控制在350*280*620mm范围内，不需要占用过大的车间空间，可直接放置在标准工作台上使用，对作业场地的适配性较强。结构上的加强筋设计分布在垂直支架的两侧，采用三角形加强筋焊接结构，可抵消激光单元自重带来的支架前倾力矩，长期使用不会出现支架变形、焦距偏移的问题，保证打标精度的长期稳定性。
