轴类工件环缝自动焊接工装设备

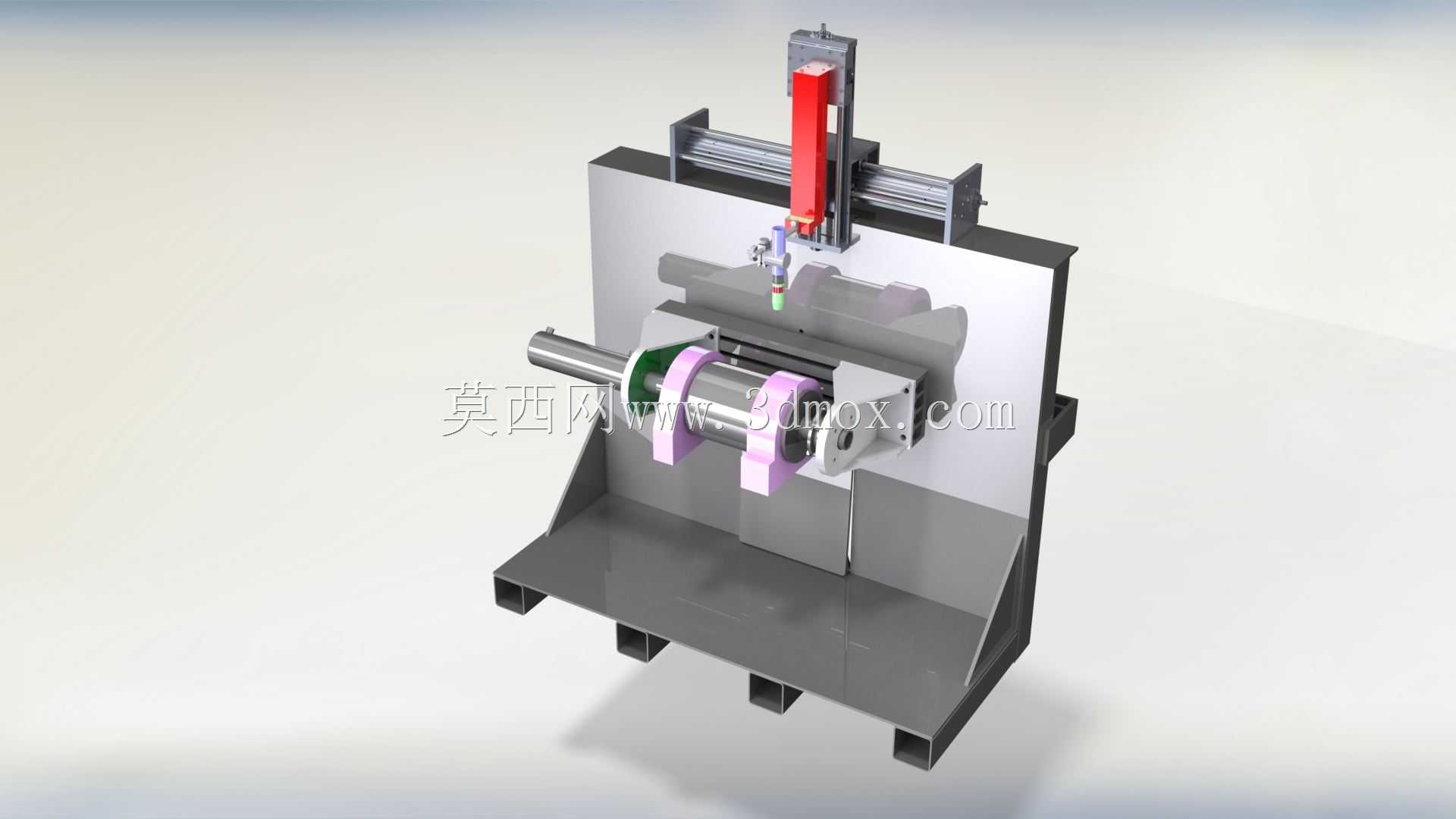

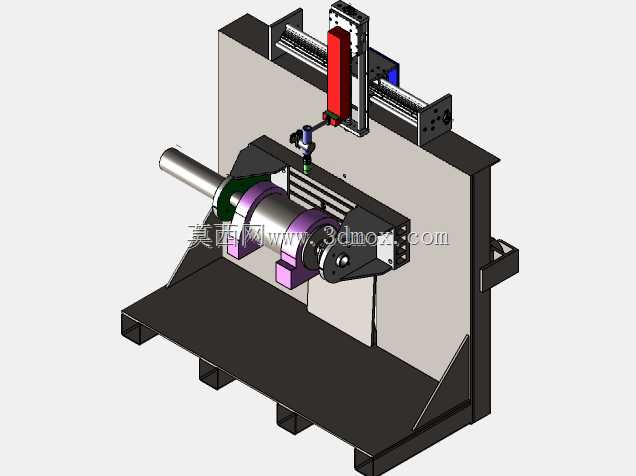

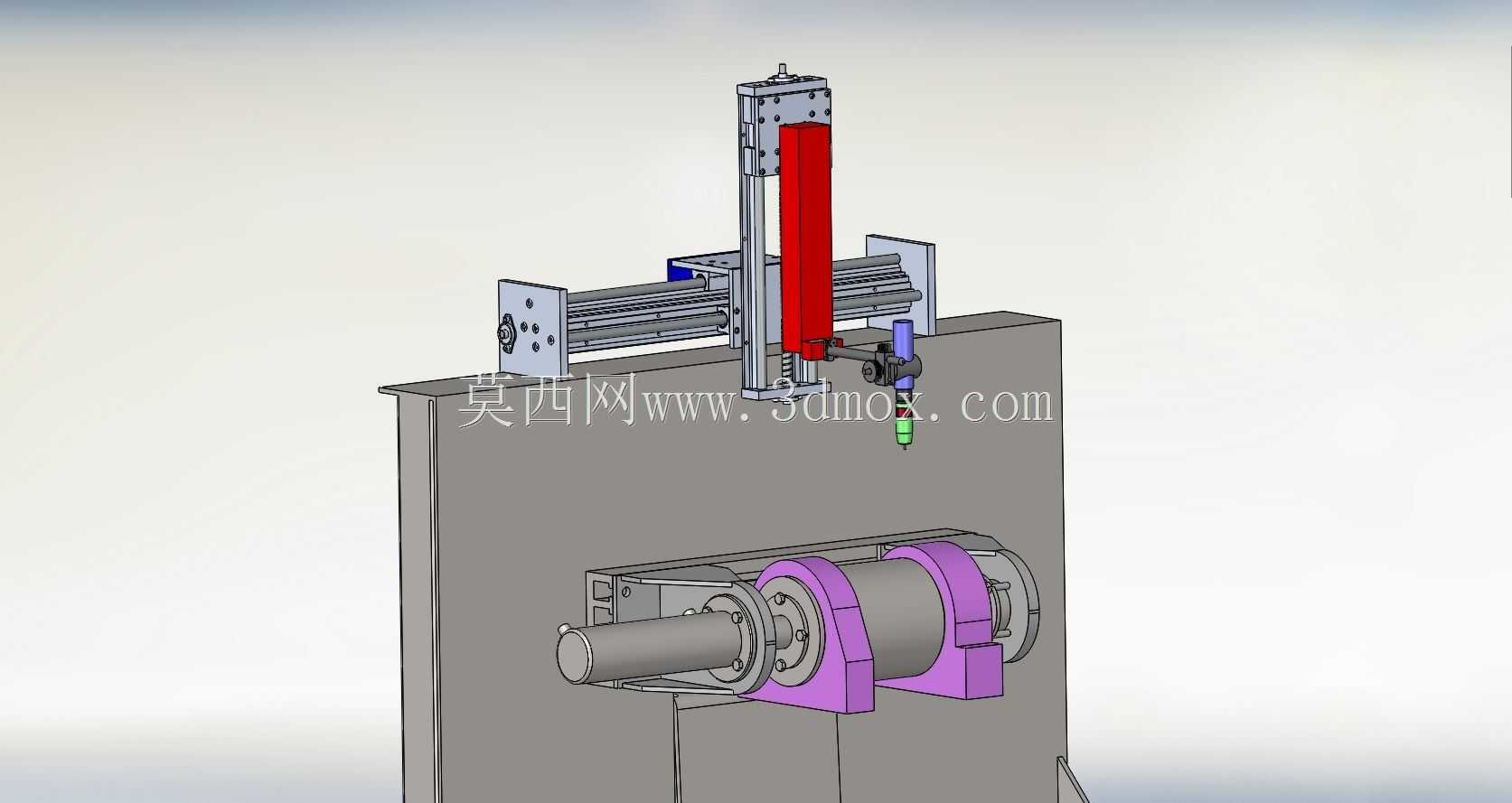

这款自动焊接设备主要面向轴类回转工件的环缝焊接工序，常见于五金加工、汽配零部件、液压管件生产车间的焊接工位，替代传统人工持焊枪的作业模式，解决长轴类工件环缝焊接时焊缝成型不均、焊接位置偏移、作业劳动强度大的实际生产痛点。设备整体采用立式立板搭载双轴移动模组的结构布局，底部为带支撑脚的焊接工作台面，作为工件装夹与设备承重的基础结构，立板垂直固定于工作台后侧，为横向、纵向移动的线性导轨提供安装基准，保证焊枪移动的直线度与重复定位精度。工件装夹端采用带定位V型块与顶紧机构的夹具设计，可适配不同直径的阶梯轴、套类组合工件，装夹时可通过调整夹具座在工作台T型槽内的固定位置，匹配不同长度的轴件加工需求，装夹完成后工件可绕自身轴线回转，配合焊枪的位置调整实现整圈环缝的连续焊接。焊枪搭载在纵向滑台的安装座上，可沿横向导轨调整与工件轴线的水平距离，沿纵向导轨调整焊枪与焊缝的垂直高度，适配不同直径工件的焊接作业距离要求，焊枪安装座预留了角度调节余量，可根据焊缝坡口形式调整焊枪倾斜角度，保证MIG焊接时的保护气覆盖范围与焊丝送进角度符合工艺要求。设计过程中优先考虑焊接作业的防护性，立板结构可阻挡焊接飞溅向设备后侧扩散，底部工作台边缘预留了焊渣收集的空间，避免焊渣散落至车间地面增加清理工作量；设备整体安装边界紧凑，无需额外占用过大的车间场地，可直接对接车间现有焊接电源与送丝机构，无需复杂的场地改造即可投入使用。设备的运动逻辑围绕环缝焊接的工艺路径设计，工件回转速度与焊枪移动速度可根据焊接电流、板材厚度参数匹配调整，保证焊缝熔深一致，避免出现焊穿、虚焊、焊瘤等常见焊接缺陷，相比人工焊接可将同类型工件的焊接效率提升40%以上，同时降低对焊接工人的操作技能要求，普通操作工经过简单培训即可完成上下料与设备操作，适配中小批量轴类焊接件的规模化生产需求。夹具部分的定位块采用可拆卸设计，针对特殊外形的工件可快速更换适配的定位工装，拓展设备的加工适配范围，滑台部分采用防尘密封结构，减少焊接飞溅、粉尘进入导轨滑块内部，延长运动部件的维护周期与使用寿命。
