空调管支架钎焊定位工装结构设计

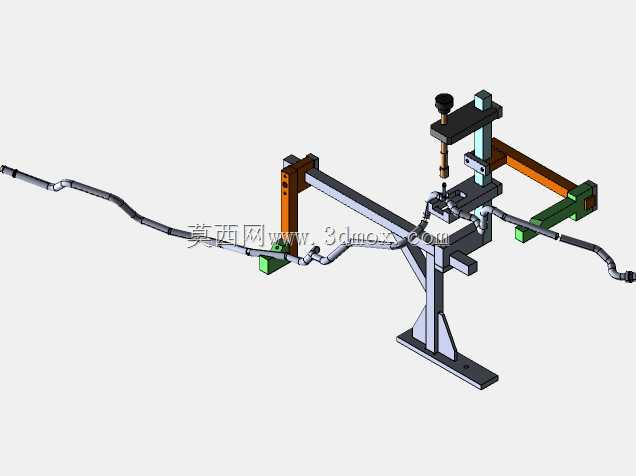

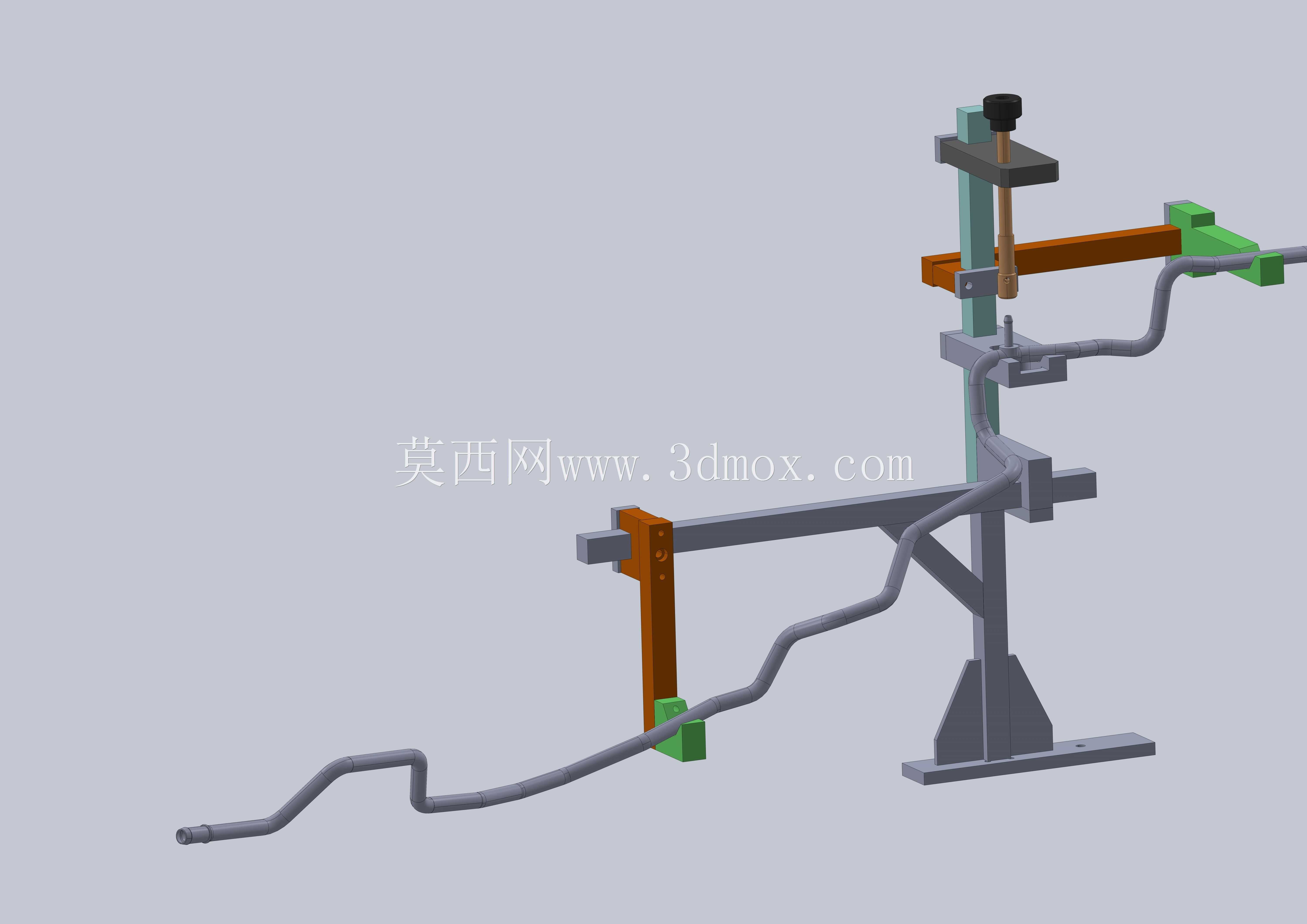

这套工装主要面向汽车空调管路、家用空调冷媒输送管的钎焊工序定位需求，在空调零部件生产的焊接工位上，这类工装直接决定了管路焊接后的形位公差是否满足装配要求，避免后续整机组装时出现管路错位、接口密封失效的问题。实际生产场景里，空调管路多为异形弯管，自身刚性差，自由状态下摆放偏差大，钎焊过程中受热还容易产生形变偏移，这套工装就是针对这类异形管路的焊接定位设计的。从结构上看，工装采用立式落地安装形式，底部是带安装孔的板式底座，可直接通过螺栓固定在焊接工作台面上，安装时需保证底座平面与工作台面平行度误差不超过0.1mm，避免后续装夹出现基准偏移。底座向上延伸出主支撑立柱，作为整个工装的承载基准，立柱上分层布置了多组定位与压紧组件：靠近弯管走向的位置设置了仿形定位块，定位块的型面完全匹配管路对应位置的外轮廓弧度，管路放置时可直接卡入型面完成初步定位，不需要反复调整位置；针对管路的两个待焊接接头位置，分别设置了快速压紧结构，其中上方的压头采用螺杆式手动压紧结构，可根据管路直径微调压下行程，压头端部采用耐高温非金属材质，避免压紧时刮伤管路表面，同时减少焊接过程中热量向工装主体的传导；侧方的悬臂式压紧座则针对长管段的悬空位置做支撑，避免长管在焊接受热时因自重产生下垂变形。设计过程中，所有定位块的位置都经过管路装配尺寸链反推，保证待焊接的两个管段接口同轴度误差控制在0.05mm以内，焊接间隙稳定保持在0.1-0.2mm的钎焊最优区间，不需要焊工在焊接前反复对位调整，能大幅降低单工位的装夹辅助时间。工装的整体轮廓在长宽高方向上预留了足够的操作空间，焊工在进行火焰钎焊或者高频钎焊操作时，焊枪的移动轨迹不会和工装结构产生干涉，同时各压紧组件的操作手柄都布置在工装外侧，装夹和拆卸工件时不需要探身到工装内侧，操作便利性更强。考虑到焊接工位的高温环境，所有金属结构件都采用碳钢材质做表面发黑处理，定位块的接触型面做淬火硬化处理，长期受高温烘烤和工件摩擦也不会出现过快磨损，能保证长期使用后的定位精度稳定性。另外工装的各定位组件都采用螺栓连接的可调式结构，后续如果管路产品出现小的设计改型，只需要更换对应位置的定位块、调整压紧座的安装位置，就可以适配新的管路焊接需求，不需要重新制作整套工装，能降低生产现场的工装投入成本。
