手动杠杆式压紧定位工装夹具结构

项目分类:3D模型 发布时间:2021-09-07 ID:264460
  • 手动杠杆式压紧定位工装夹具结构
  • 手动杠杆式压紧定位工装夹具结构
  • 手动杠杆式压紧定位工装夹具结构

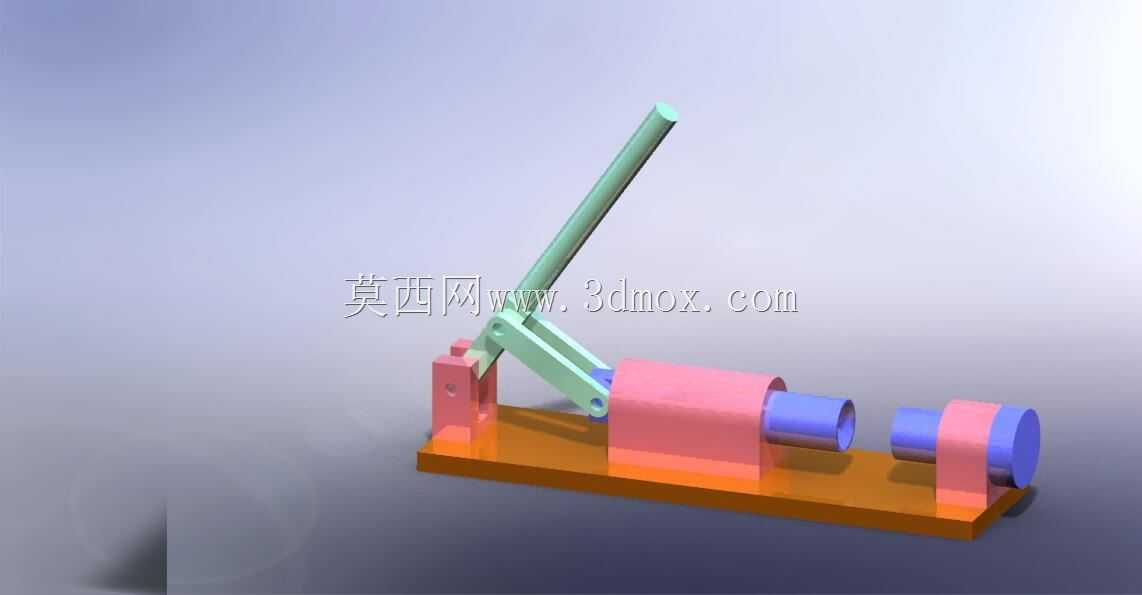

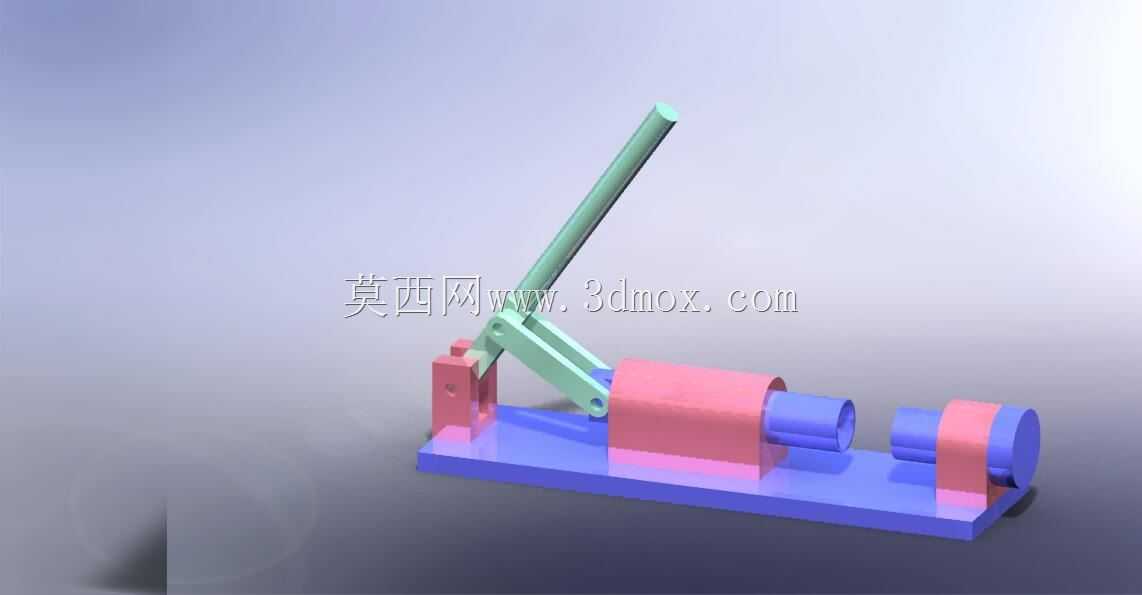

这套手动杠杆式压紧定位结构,多应用在小件机加工、装配工序的工位固定场景,针对小型轴类、套类零件的侧向压紧需求设计,相比气动压紧结构无需布设气路管线,在小批量多品种的离散加工工位适配性更强,也可集成在简易焊接工装台、装配流水线的旁侧定位工位上,完成零件加工过程中的位置锁定,避免切削受力、装配敲击时零件出现位移偏移。整套结构以一块平直安装底板作为承载基准,底板上预留的安装孔可适配T型槽工作台、工装基板的通用安装孔距,安装时无需额外改制基板,直接通过螺栓锁紧即可完成固定,整体安装边界控制在小型工位的操作覆盖范围内,不会占用过多台面上的操作空间,操作时工人单手即可扳动杠杆手柄完成压紧与松脱动作,操作行程符合人体工程学的手臂活动范围,长时间重复操作也不易产生疲劳。设计时采用了杠杆增力的结构原理,通过铰接点的位置配比,将手柄端的手动输入力放大后传递到压头位置,压头处配套的弧形仿形块贴合圆柱形工件的外圆面,压紧时不会压伤工件表面,也能避免工件受压紧力时出现径向窜动,铰接位置采用间隙配合的销轴连接,长期使用磨损后可直接更换标准销轴完成维护,无需整体更换结构件。底板上的两个支撑座分别承担杠杆铰接支撑与工件定位支撑的作用,工件定位端的支撑座设置有同轴的定位止口,可适配对应直径的轴类零件插入定位,限制工件的轴向与径向自由度,压头的行程范围覆盖常见小型轴套类零件的直径区间,更换不同弧度的压块即可适配不同直径的工件,无需调整整体结构的安装位置。整套结构的受力路径经过优化,压紧时的反作用力直接通过支撑座传递到底板,再由底板分散到工作台面,不会在铰接位置产生额外的侧向弯矩,长期反复使用也不易出现结构变形,各零部件的外形均采用规则的机加工轮廓,加工时可直接通过铣削、钻削工序完成,无需复杂的特种加工工艺,加工成本较低,适合车间自行改制加工。
