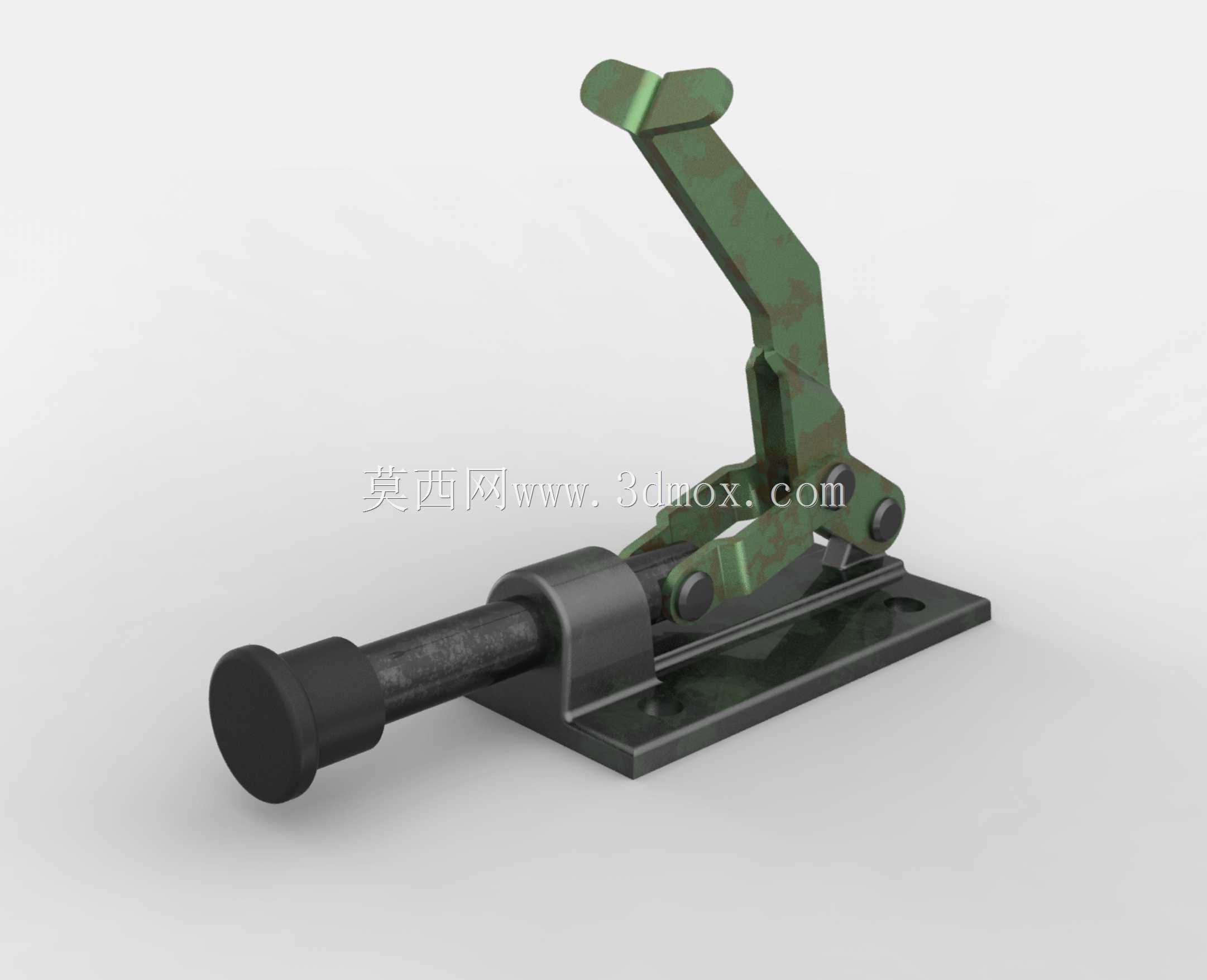

推拉式快速夹钳工装夹具结构设计

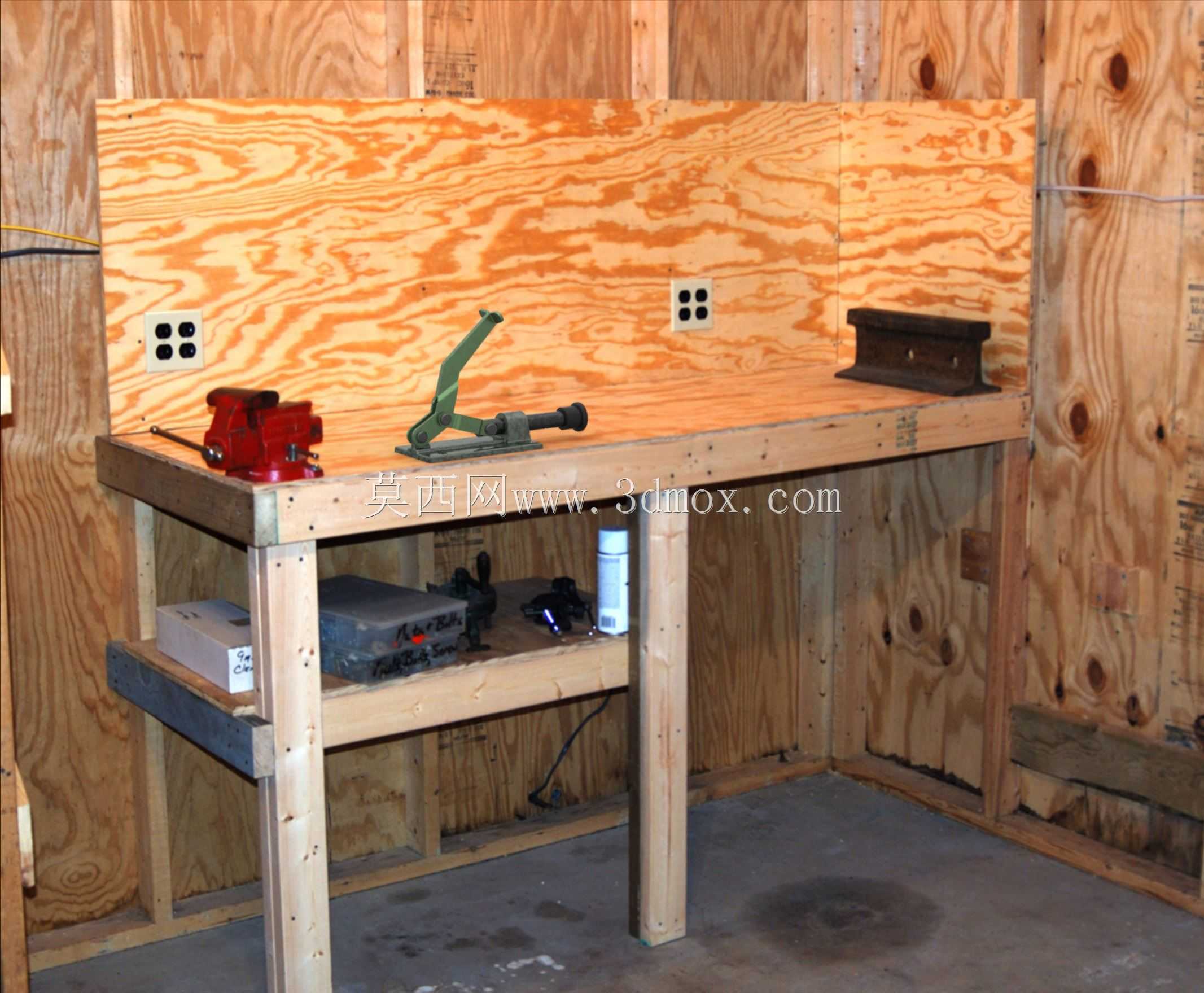

这款手动推拉式夹紧装置，在中小批量零部件加工、装配工位的应用场景十分普遍，常见于五金件焊接定位、木制品拼接固定、电子元器件组装压合、检具工件定位等环节，相比螺栓压紧的固定方式，它能实现秒级的夹紧与松脱，大幅降低工位操作的辅助时长，适配频繁上下料的作业需求。从功能实现逻辑来看，装置依靠连杆机构的死点锁止特性完成夹紧动作，当操作手柄下压至锁止位置时，整套连杆结构越过力学死点，此时即便推杆受到工件方向的反向推力，机构也不会自行松脱，能持续输出稳定的夹紧力，避免加工或装配过程中工件出现位移、窜动问题；向上扳动手柄即可快速解锁，推杆随复位动作退回，留出足够的工件取放空间，操作全程无需额外工具，单手即可完成全部动作。设计层面上，整套结构的受力路径经过了明确优化，操作手柄的力臂长度经过匹配计算，操作人员施加较小的握力即可在推杆端获得足够的顶紧推力，适配多数工位操作人员的施力习惯，长时间重复操作也不易产生疲劳感。底座采用平板式安装结构，预留的两个安装孔位可直接通过螺栓固定在工装台面、设备机架或者焊接工作平台上，安装边界清晰，不会与周边的工位器具、加工刀具产生干涉；推杆端部采用圆形压头设计，接触工件时压强分布均匀，不会在软质工件表面留下明显压痕，压头与推杆采用可拆卸连接，可根据被夹持工件的外形更换适配的压头形状，比如平压头、V型压头、橡胶缓冲压头等，拓展不同场景的适配能力。整套机构的运动副都做了间隙适配设计，长期反复使用也不会出现明显的卡滞问题，铰接位置的销轴采用耐磨材质，能承受高频次的开合操作，日常维护仅需定期在铰接点涂抹少量润滑脂即可，无需复杂的保养流程。在实际选型适配时，可根据工位所需的夹紧行程、顶紧推力匹配对应规格的夹钳，安装时需保证推杆的运动方向与工件的受力面垂直，避免侧向分力影响夹紧稳定性，同时要注意锁止位置的行程预留，确保机构到达死点位置时工件刚好被压紧，不会出现过压夹伤工件或者锁止不到位松脱的问题。
