减震器壳体双工位冲孔工装结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264450
  • 减震器壳体双工位冲孔工装结构设计
  • 减震器壳体双工位冲孔工装结构设计
  • 减震器壳体双工位冲孔工装结构设计

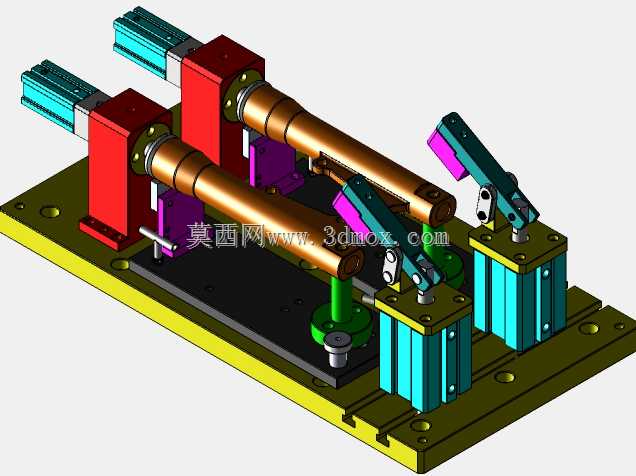

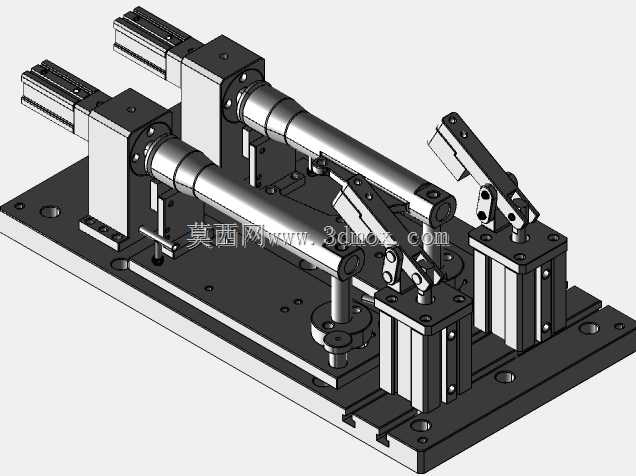

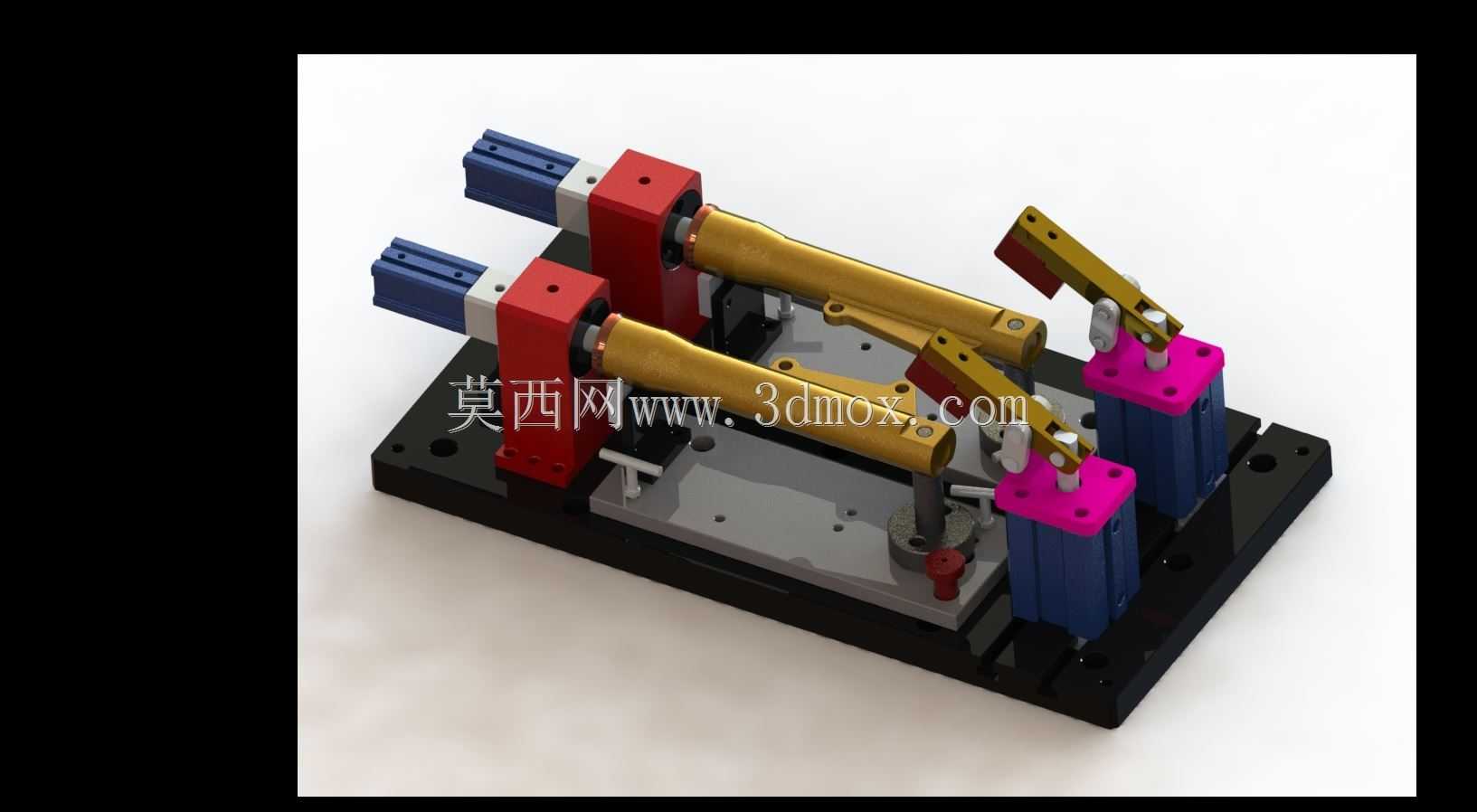

这套工装主要面向汽车减震器零部件加工产线的冲孔工序,针对筒状减震器外壳径向穿孔的加工需求设计,解决传统单工位装夹效率低、同轴度难保证的加工痛点。整套机构采用底板集成式布局,所有功能组件均安装在带定位孔系的钢制安装底板上,底板上的沉头安装孔可直接适配加工中心T型槽或专用工装台的装夹间距,无需额外加工过渡连接板,安装边界控制在长420mm、宽280mm的矩形范围内,整体高度不超过210mm,可直接放入多数中小型加工中心的工作行程内,不会出现超程干涉问题。

设计时优先考虑双工位并行加工的效率提升需求,两套对称布置的冲孔单元可同时完成两个同规格减震器工件的穿孔作业,也可根据工序需求切换为粗、精冲分步加工的单工件双工序模式。每个冲孔单元的尾部配置蓝色气动进给驱动模块,通过红色导向支座固定金色的冲击传导杆,传导杆前端安装对应规格的钻头,冲击动作由杆身连接的杠杆式压合结构传递动力,前端的紫色定位块采用仿形卡槽设计,可直接卡入减震器筒身的外圆定位面,装夹时无需额外打表找正,定位重复精度可控制在0.02mm以内,能有效避免冲孔偏斜、孔壁毛刺不均的问题。

导向支座与安装底板之间采用销定位+螺栓锁紧的连接方式,可根据不同直径规格的减震器工件更换对应尺寸的定位块与导向套,调整时仅需松开支座锁紧螺栓,沿底板上的导向键槽滑动调整工位间距即可,适配的减震器筒身直径范围覆盖30mm到65mm,基本覆盖常规乘用车型的减震器外壳尺寸。冲击传导杆内部设计有压缩空气通道路径,冲孔作业时可通过杆身内部的气道将高压空气直接输送到切削位置,及时冲掉钻孔产生的金属切屑,避免切屑卡在孔壁与钻头之间造成钻头崩损,同时也能带走部分切削热量,延长刀具使用寿命。

杠杆式压合结构的铰接点采用自润滑铜套设计,长期往复冲击作业下无需频繁加注润滑脂,维护间隔可延长至3000作业小时以上。整套工装的气动接口统一布置在底板后侧,与车间常规0.6-0.8MPa压缩空气气源直接适配,无需额外配置增压设备,进给速度与冲击频率可通过配套的气动调节阀独立调整,针对不同壁厚的减震器壳体可匹配对应的加工参数,避免薄壁工件出现冲孔变形、塌边的缺陷。
