这类三轴旋转转接结构常应用在多自由度传动链路、轻量化运动机构以及需要多向铰接的机械组件中,承担不同轴系间的扭矩传递、角度补偿与运动衔接作用,常见于小型自动化执行机构、轻量化机器人关节组件以及航空航天领域的非主承力铰接部位。设计过程中首先要明确三个旋转副的安装边界,三个轴套的内孔尺寸需匹配对应铰接轴的公差带,轴套端面的贴合面要保证足够的平面度,避免转动过程中出现卡滞或偏磨,轴套的壁厚需要根据实际传递的扭矩大小核算,既要保证轴套本身的抗挤压强度,也要预留润滑脂存储或者耐磨衬套的安装空间。

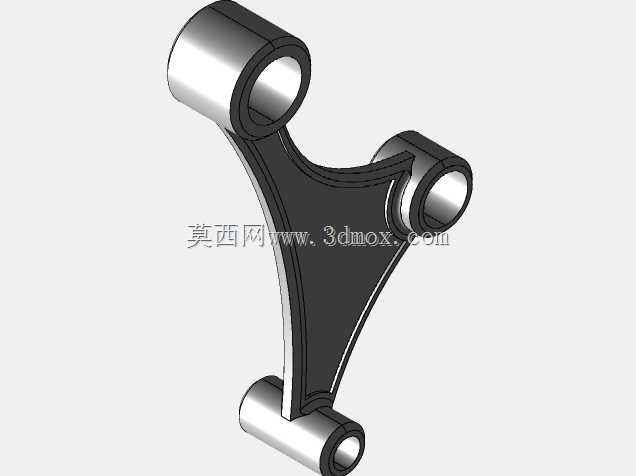

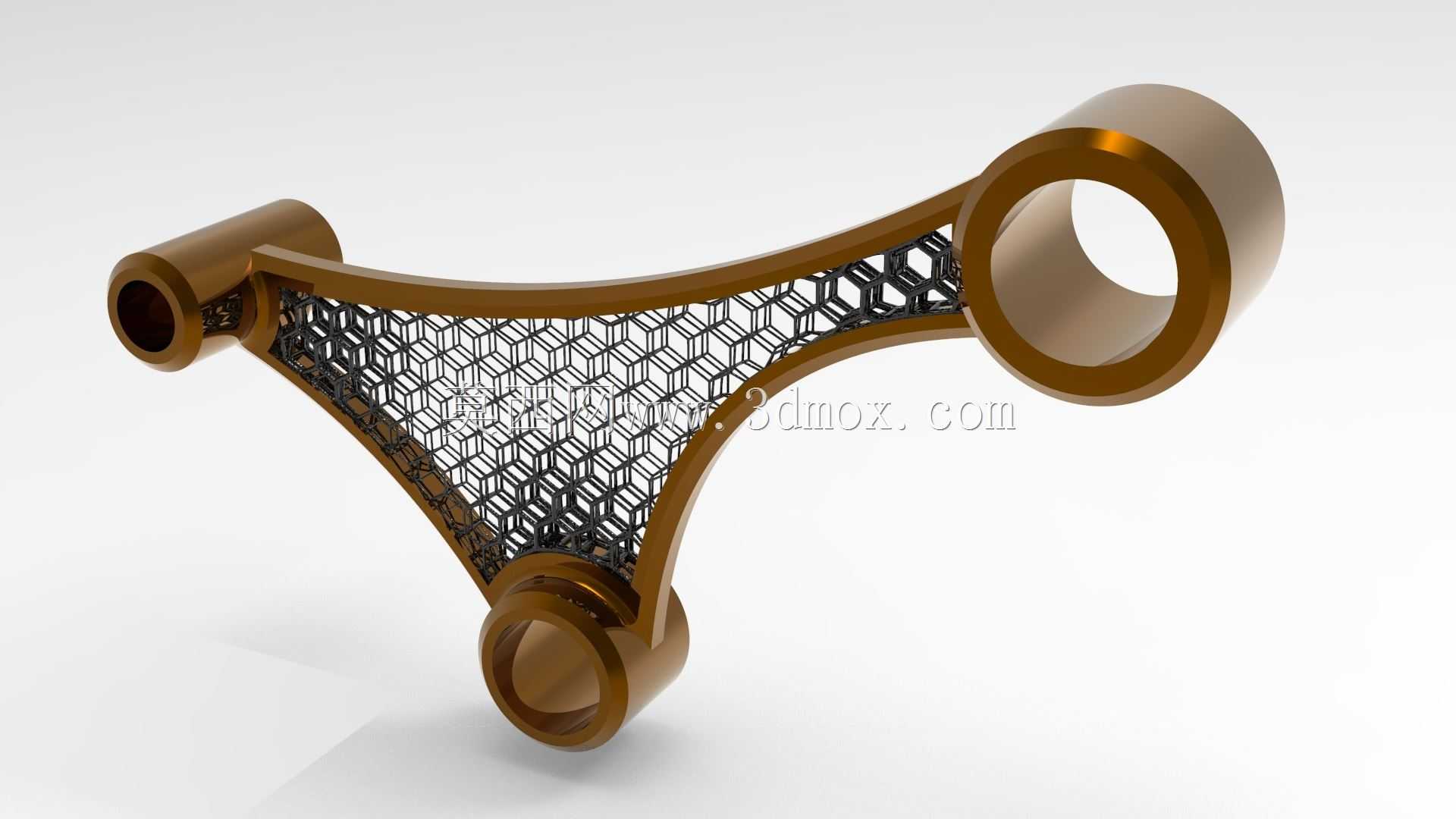

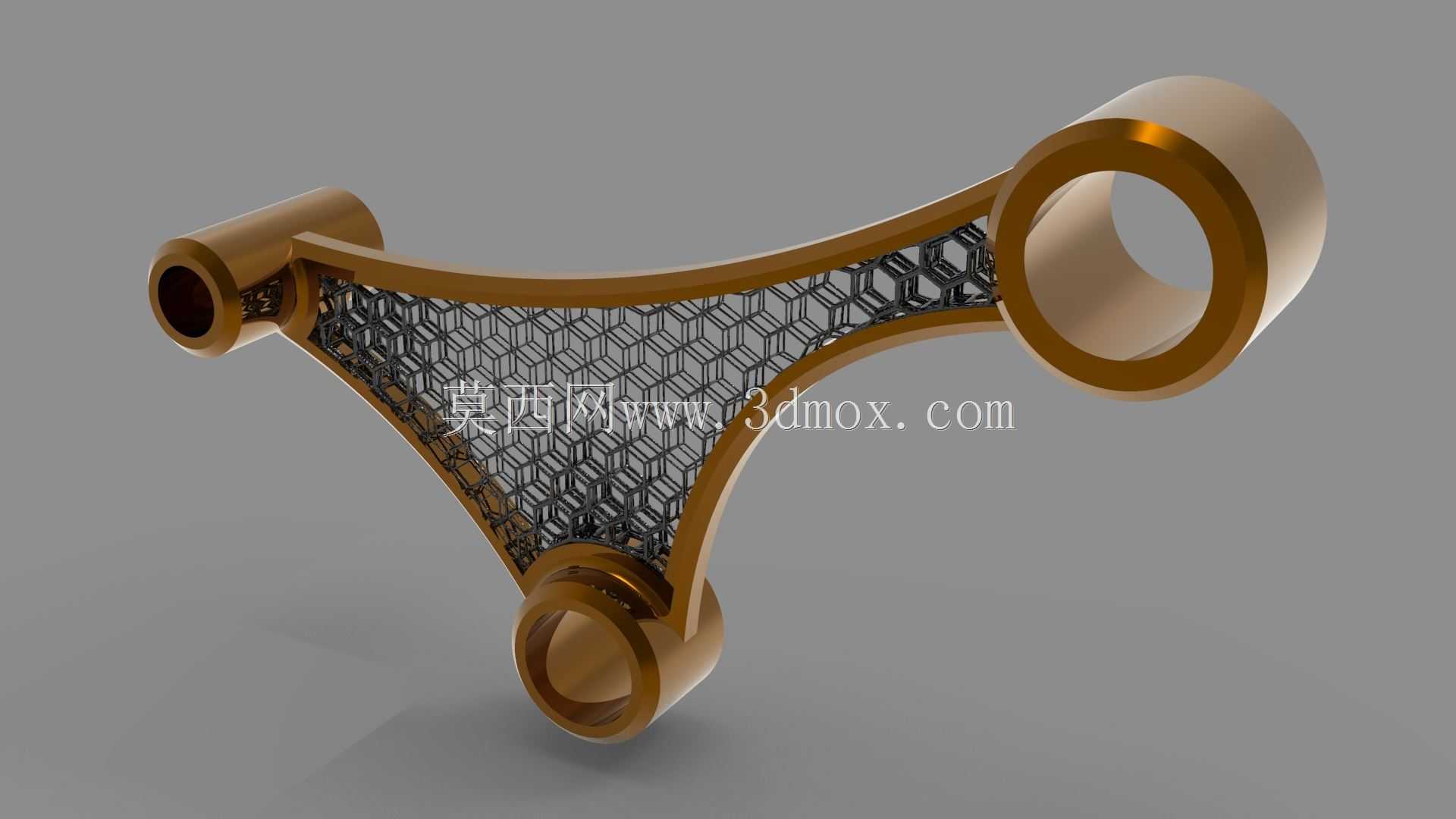

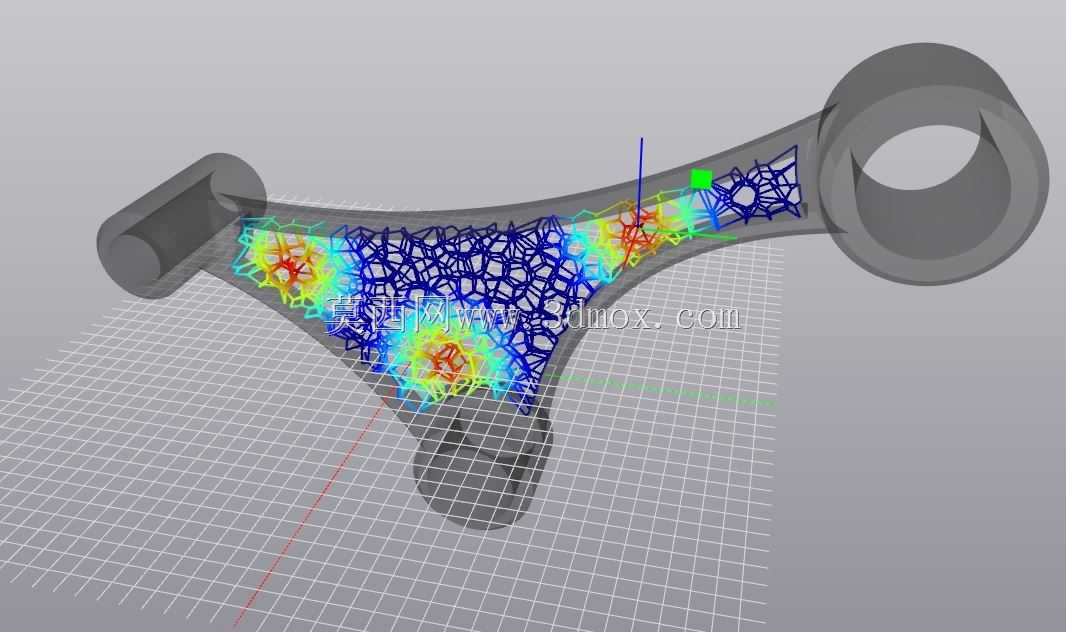

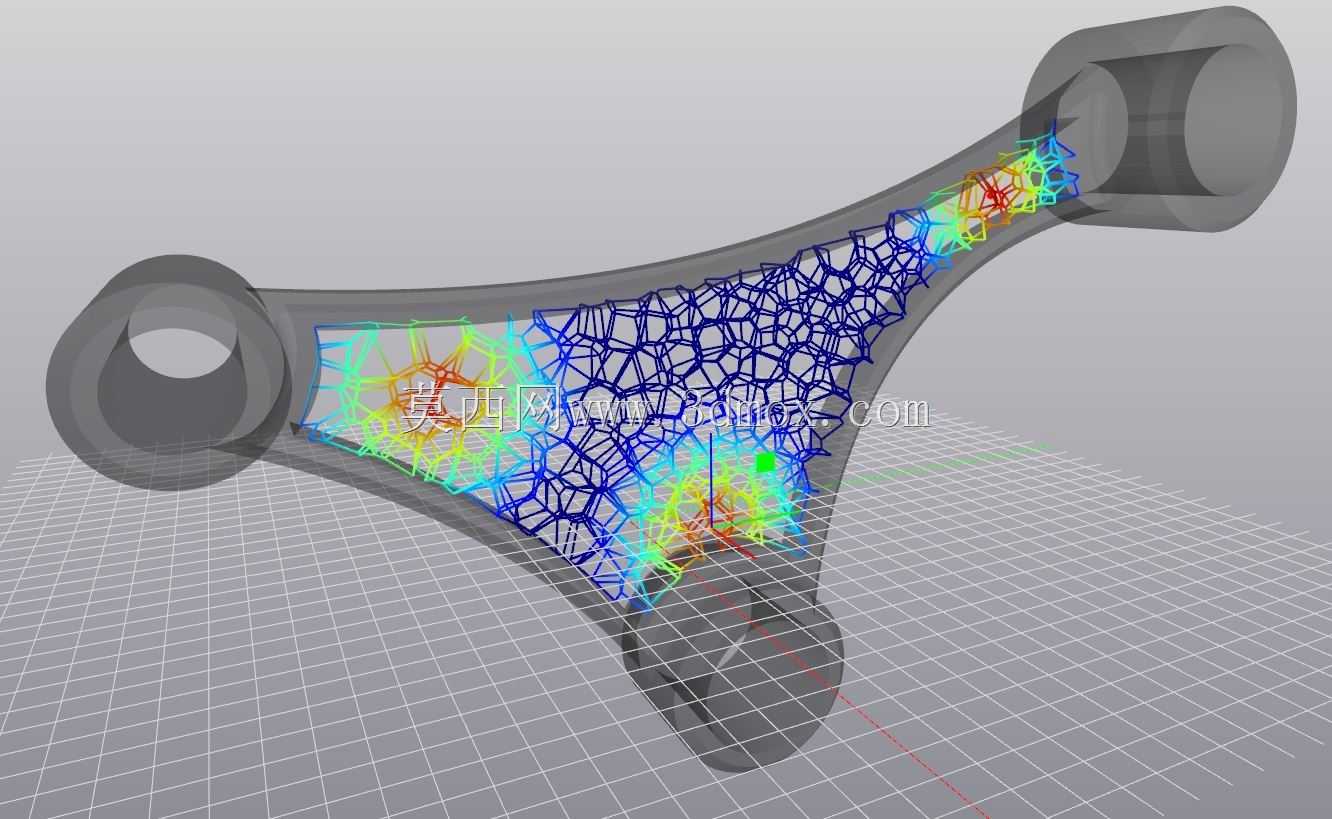

在连接臂的结构设计上,没有采用传统的实心筋板结构,而是引入了格构体也就是晶格填充的设计思路,这种设计逻辑是基于拓扑优化的结果,在应力分布较低的区域去除冗余材料,用规则排列的蜂窝状晶格单元替代实心结构,晶格单元的胞元尺寸、杆径粗细都经过受力仿真校核,保证在承受额定径向载荷与扭转载荷时,结构的变形量控制在允许范围内,不会因为晶格结构的引入导致整体刚度不足。和同尺寸的实心转接臂相比,这种格构设计的零件重量能降低40%以上,对于需要降低运动惯量的高速往复运动机构来说,更低的自重意味着更小的驱动负载,也能减少运动启停过程中的冲击振动。
三个轴套的中心距是安装边界里的核心参数,设计时需要根据实际机构的运动行程确定,避免转动过程中相邻部件出现运动干涉,轴套外侧的凸缘结构一方面是为了限制铰接件的轴向窜动,另一方面也能提升轴套根部的抗弯折强度,避免连接臂和轴套衔接的位置出现应力集中。晶格区域和实体轴套的衔接位置做了渐变过渡处理,没有直接出现实体和晶格的直角交界,防止交变载荷作用下在衔接位置产生疲劳裂纹。
实际应用中这类零件适合采用增材制造工艺加工,传统的切削加工无法实现内部晶格结构的成型,打印完成后需要对三个轴套内孔进行后续的精整加工,保证内孔的尺寸精度和表面粗糙度满足转动配合的要求,晶格区域不需要额外的表面处理,本身的多孔结构也能在一定程度上吸收传动过程中的振动,提升机构运行的平稳性。在选型适配时,需要确认三个旋转轴的相对角度是否匹配实际安装需求,轴套内孔的配合公差要根据铰接处的转速、载荷特性选择间隙配合或者过渡配合,对于需要频繁转动的工况,还可以在轴套内部镶嵌自润滑衬套,进一步提升零件的使用寿命。
