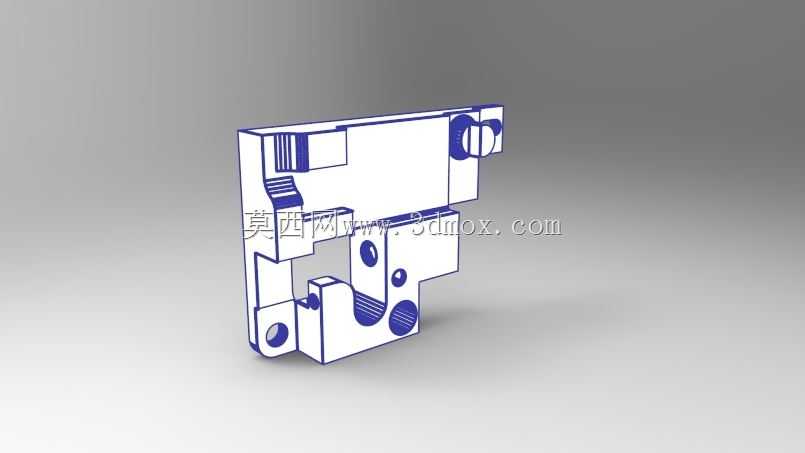

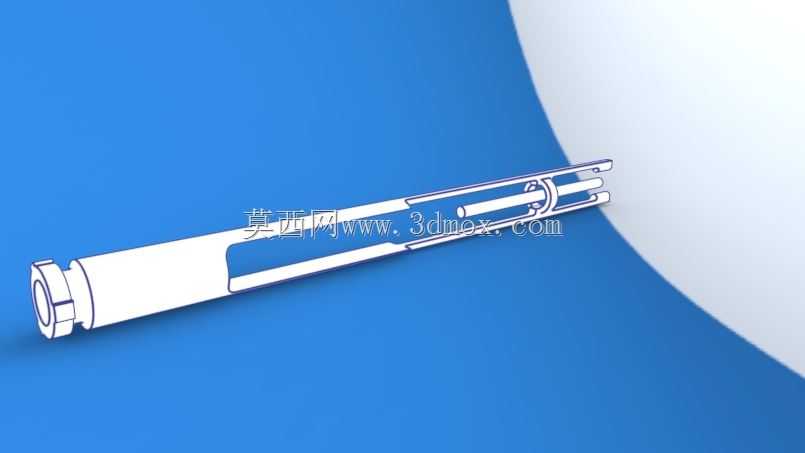

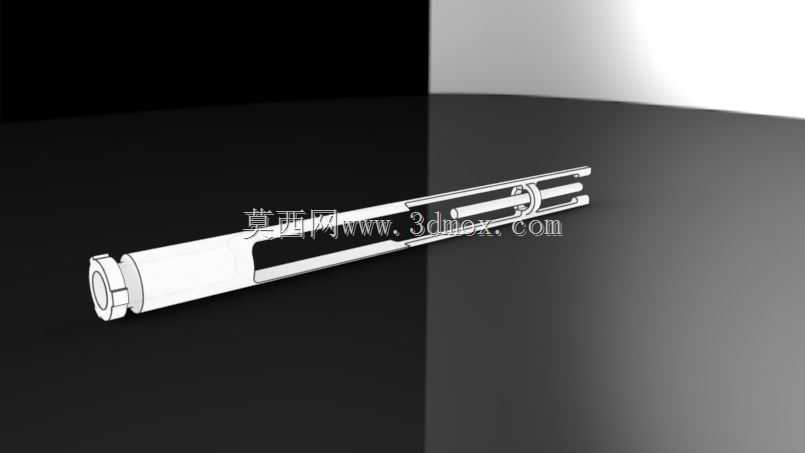

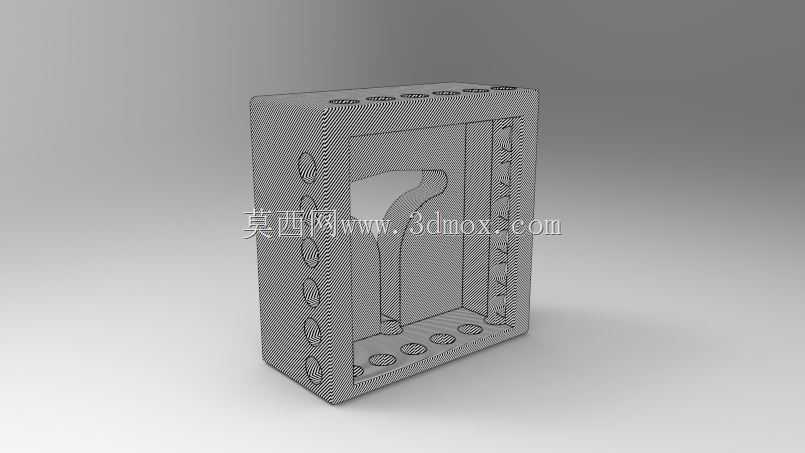

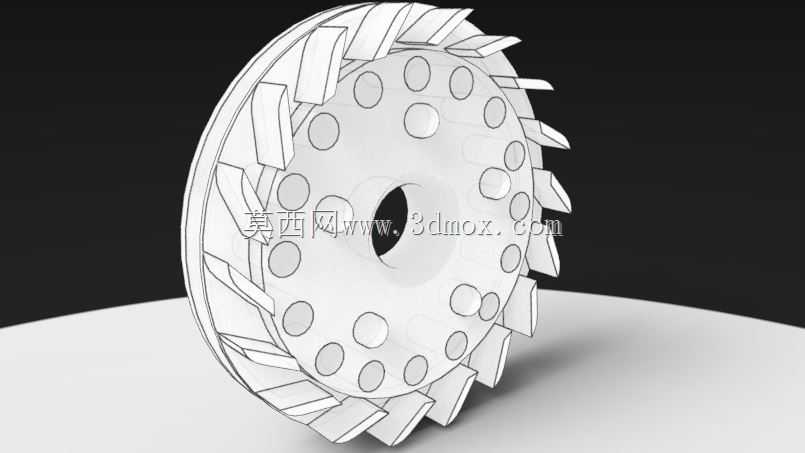

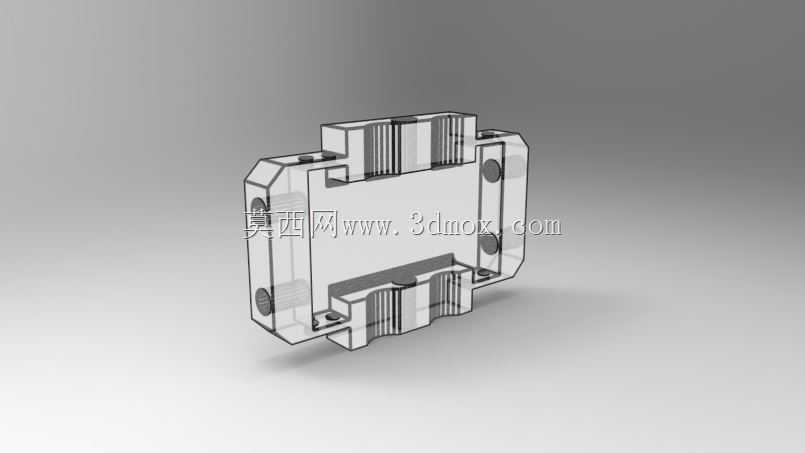

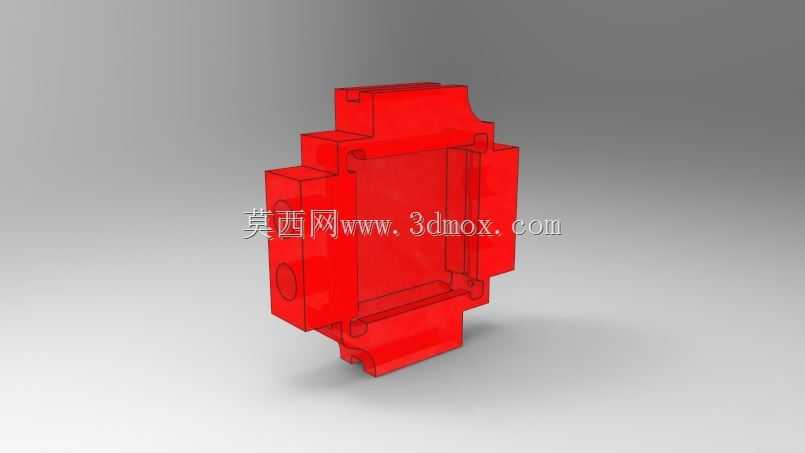

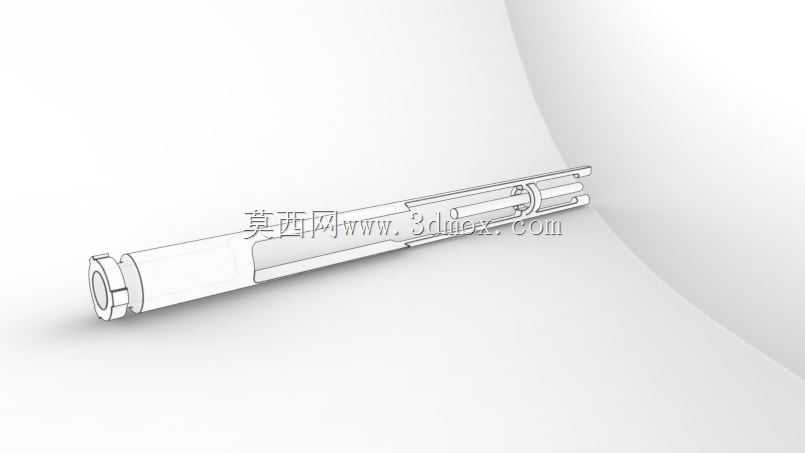

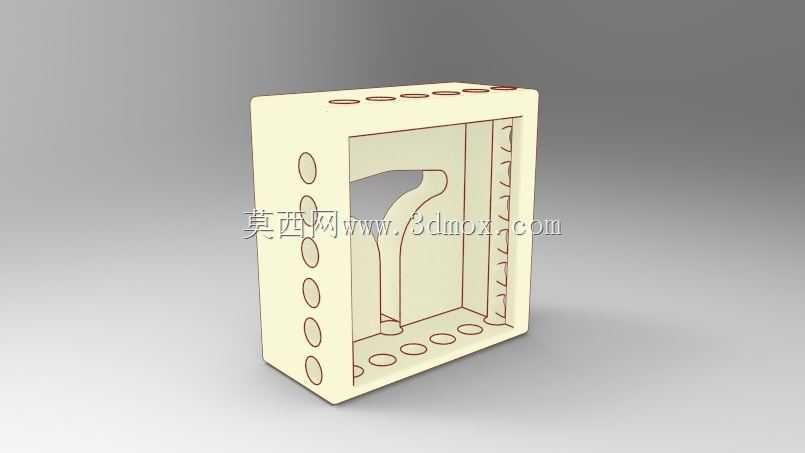

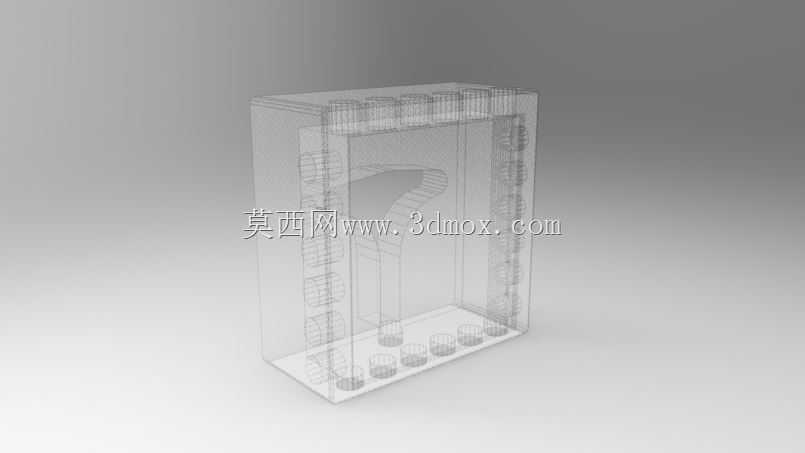

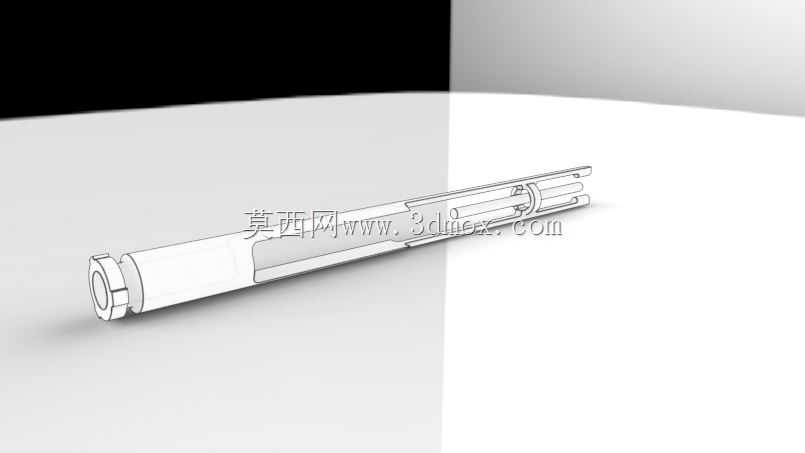

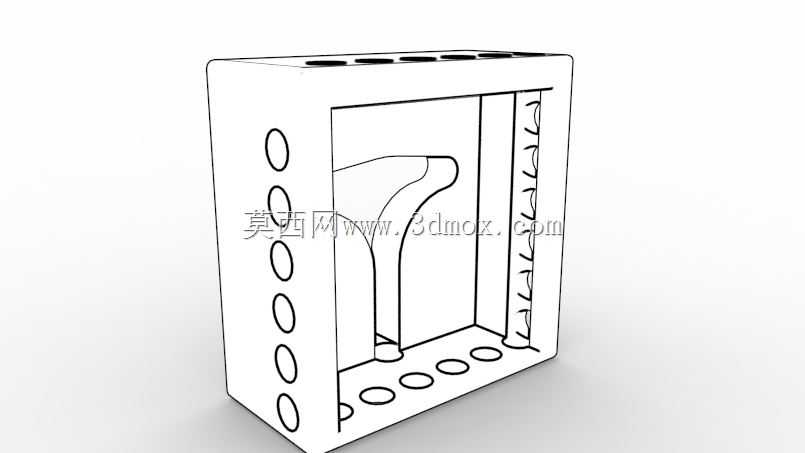

机加工环形带键槽传动零件结构

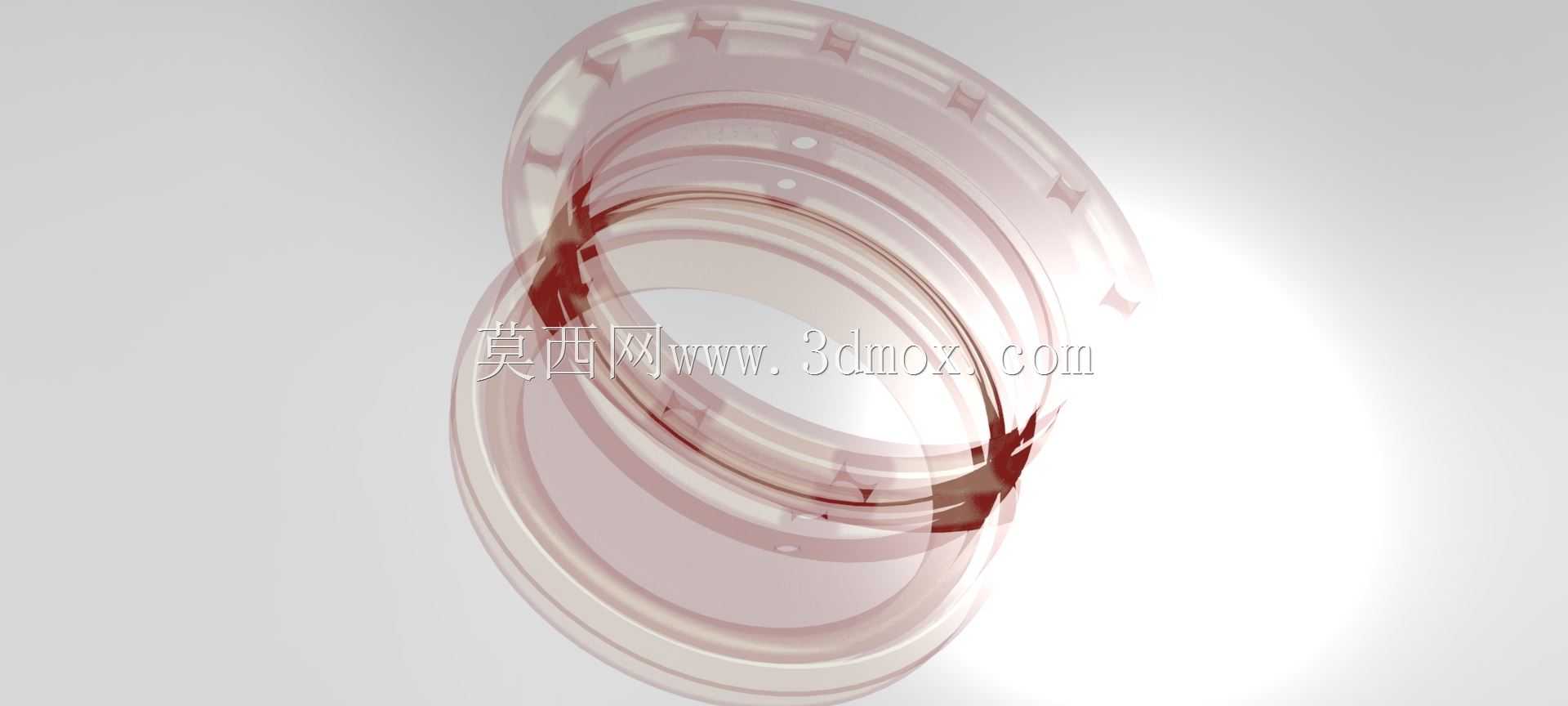

这类带键槽的环形机加工零件，多应用在回转传动的装配场景中，常见于轴系传动的扭矩传递环节，比如各类输送设备的辊筒端部、机床主轴的配套连接套、减速机输入输出端的连接环等位置，核心作用是通过键槽结构实现周向固定，避免轴与套环之间出现相对转动，保证扭矩传递的稳定性。从设计思路来看，这类零件的环形基体首先要匹配对应安装轴的外径尺寸，内孔的公差带通常选用过渡配合区间，既保证装配时的同轴度要求，也不会因为过盈量过大导致装配难度提升，键槽的位置度公差需要严格控制，键槽侧壁的粗糙度要满足平键装配后的贴合要求，避免传动过程中出现键侧挤压磨损过快的问题。外形上这类零件多为等壁厚的环形结构，外圆根据安装场景的不同，会设计成光面或者带定位止口的结构，部分需要轴向限位的场景会在外圆对应位置加工卡簧槽，安装边界需要考虑相邻轴承、端盖的装配间隙，轴向尺寸要匹配轴段的预留长度，避免装配后出现轴向窜动或者端盖无法压紧的问题。实际加工过程中，这类零件的键槽加工通常在插床或者线切割设备上完成，加工前需要先完成内外圆的车削加工，保证内孔与外圆的同轴度，键槽的对称度偏差需要控制在允许范围内，否则装配时平键无法顺利嵌入，强行装配会导致传动过程中应力集中，大幅缩短零件的使用寿命。在实际设备运行中，这类带键槽的环形零件承受的主要是周向的剪切应力与挤压应力，因此材质选择上多选用中碳钢或者合金结构钢，部分有耐磨要求的场景会进行表面淬火处理，提升键槽位置的表面硬度，减少长期传动带来的磨损。设计这类零件的三维模型时，需要重点标注键槽的深度、宽度以及相对于内孔中心的对称度要求，同时要明确内外圆的尺寸公差、形位公差，方便后续加工环节直接提取参数，避免二次换算带来的误差。不同应用场景下的这类零件，壁厚会根据传递扭矩的大小做对应调整，大扭矩传动场景下的零件壁厚会适当增加，键槽的长度也会匹配平键的规格做对应延长，保证键的接触面积足够分散挤压应力，避免键槽出现压溃变形。
