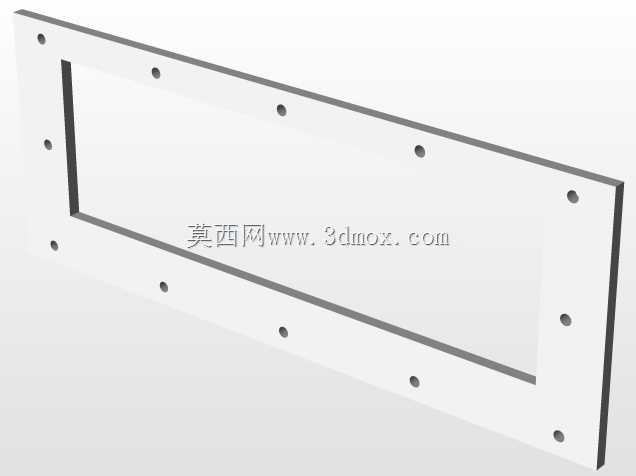

环形多段拼接式下平台金属板结构

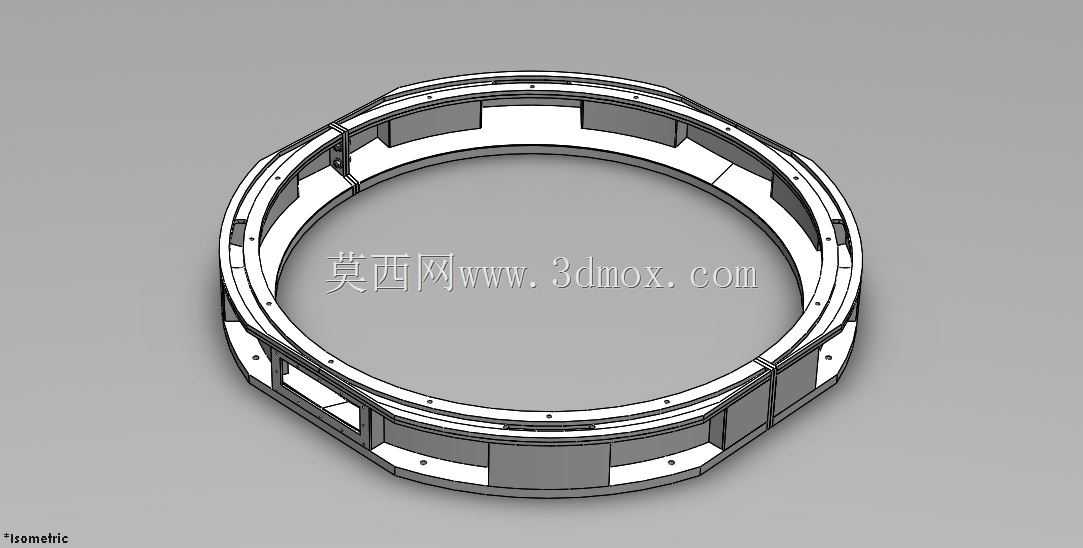

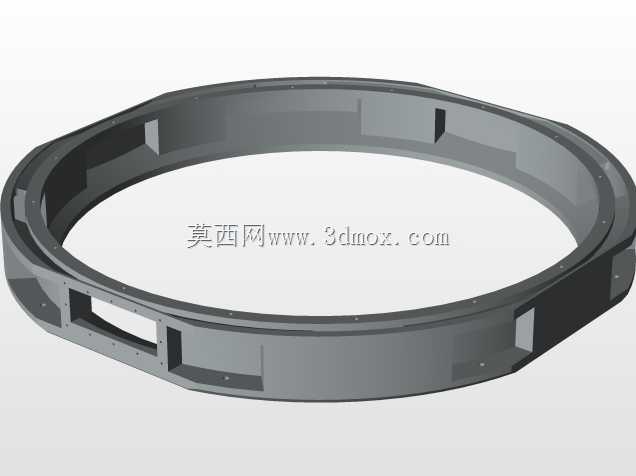

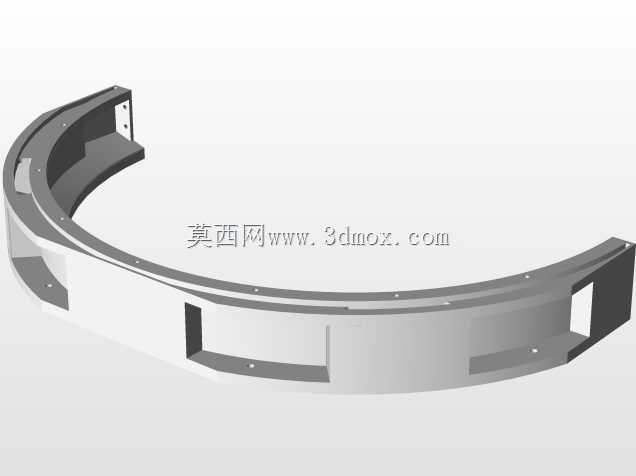

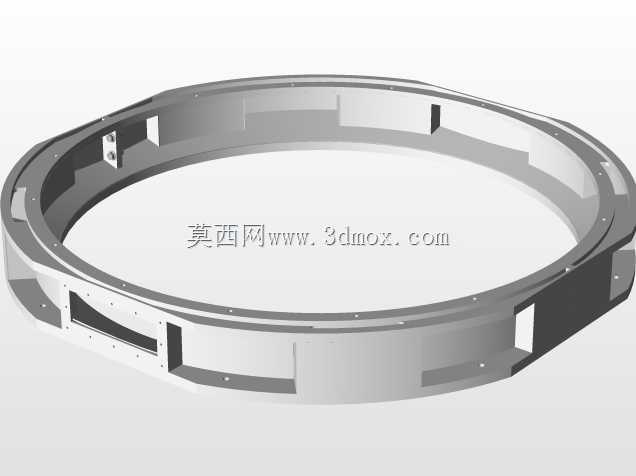

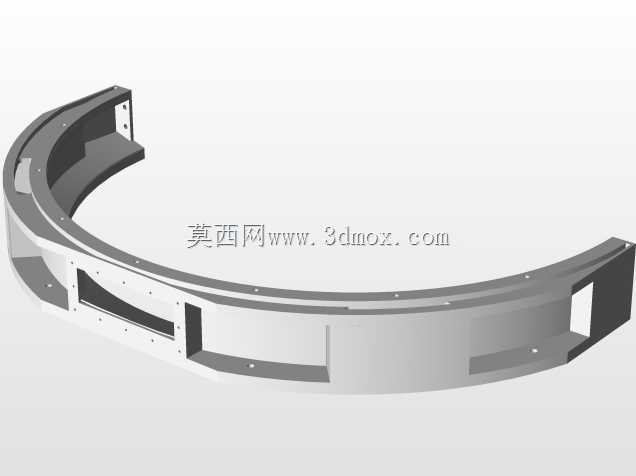

该环形金属板构件多用于大尺寸回转类设备的下部承载平台场景，常见于大型回转工作台、立式回转检测设备、环形输送线的下部支撑基体位置，作为设备下部的承载衔接结构，承担上部回转组件的载荷传递，同时为周边附属安装件提供固定基准。从结构设计来看，整体采用多段拼接的环形构型，而非整环加工，主要是考虑大尺寸环形构件整环加工的材料利用率低、运输吊装难度大的问题，分段式结构每段均可单独加工后现场拼接，有效降低加工与运输成本，拼接位置设置有对应的定位止口与连接孔位，可保证拼接后整体的形位公差满足装配要求。构件沿环形周向均匀分布有多层安装孔位，内侧与外侧的凸台结构分别对应不同的安装对接面，内侧凸台主要用于和中心回转支承的外圈衔接，外侧凸台则用于固定外部防护壳、走线支架或是辅助检测元件的安装座，不同位置的孔位均做了沉头设计，避免螺栓安装后突出平面影响其他组件的装配。构件的截面采用带加强筋的折边结构，在不增加整体板材厚度的前提下提升了环形结构的径向与轴向抗变形能力，可承受上部组件回转过程中产生的偏载与振动载荷，避免长期运行后出现环形平面度超差的问题。安装边界方面，该构件的上下端面均设置有精加工的贴合面，安装时需保证下端面与设备底部机架的贴合面间隙不超过0.05mm，拼接后整体的环形内圆与外圆的同轴度需控制在0.1mm以内，周向分布的安装孔位与上部回转组件的对应孔位采用配作加工的方式保证对位精度，避免强行装配产生的内应力影响后续回转精度。设计过程中针对拼接位置的连接强度做了对应强化，每段拼接处除了端面的连接螺栓外，还额外设置了侧向的锁紧销孔，装配时打入定位销可进一步提升拼接结构的整体刚性，避免设备运行过程中拼接位置出现松动错位。
