布尤特克手持光学放大镜结构设计

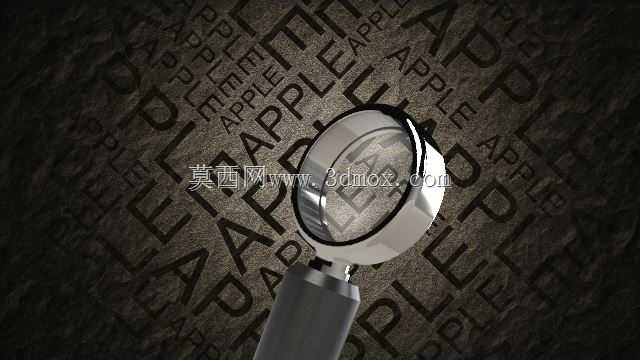

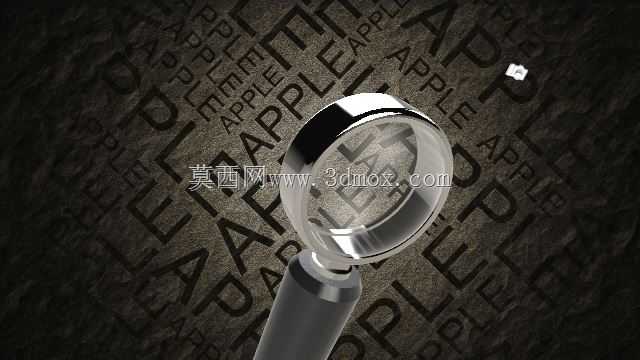

日常目视检测场景中，手持放大镜是一线质检、维修、精细作业场景下的基础辅助工具，这款布尤特克结构的放大镜，在结构设计上充分考虑了长时间手持使用的人机交互需求，镜圈采用金属包边结构，既可以对光学镜片形成可靠的周向防护，避免镜片边缘受磕碰产生崩边缺陷，也能通过金属材质的配重平衡手柄端的重量，让手持握持时的重心落在虎口支撑位置，减少长时间握持带来的手腕疲劳。镜片安装位置做了阶梯式限位结构，装配时镜片从镜圈后侧装入，通过压圈旋紧固定，不需要额外涂胶固定，既方便后期镜片磨损后的更换维护，也能避免胶层挥发污染镜片光学表面，影响成像清晰度。手柄部分采用圆柱式防滑结构，表面做了细微的滚花纹理处理，即使手上沾有少量油污或者汗液，也能保持足够的握持摩擦力，不会出现打滑脱手的情况，手柄内部预留了空腔结构，可以根据使用需求加装小型LED照明模组，在光线不足的作业场景下提供同轴补光，避免手持姿态遮挡环境光线形成阴影，影响观测效果。从安装边界来看，镜圈的外径尺寸控制在常规手持单眼观测的舒适范围内，镜片的有效通光口径匹配人眼的明视距离观测范围，不需要刻意调整眼部与镜片的距离就能获得完整的清晰视场，手柄长度按照成年人手掌握持尺寸设计，握持时手指不会碰到镜圈边缘，调整观测角度时的转动阻尼适中，单手握持就能完成角度调整、对焦等操作。在实际工业应用场景中，这类放大镜可以用于PCB板焊接后的焊点外观检查、精密五金零件的表面瑕疵排查、纸质文档的细微字迹辨识、小型零部件的装配对位等场景，相比台式放大设备，它的便携性更强，不需要固定安装位置，作业人员可以随身携带，在不同工位之间切换使用。结构设计上没有多余的冗余部件，整体零件数量少，除了光学镜片之外，其余结构件都可以采用常规的机加工或者注塑工艺完成生产，装配工序简单，不需要复杂的专用工装就能完成整机组装，后期维护时只需要更换对应损耗件即可，不需要整体报废，能有效降低使用过程中的维护成本。镜圈与手柄的连接位置采用了小角度转动结构，可以根据不同的观测习惯调整镜片与手柄之间的夹角，不需要刻意弯折手腕就能找到舒适的观测姿态，连接位置的阻尼经过调校，调整角度后可以保持固定姿态，不会在使用过程中出现角度自行偏移的情况。
