异形多孔连接杠杆结构件

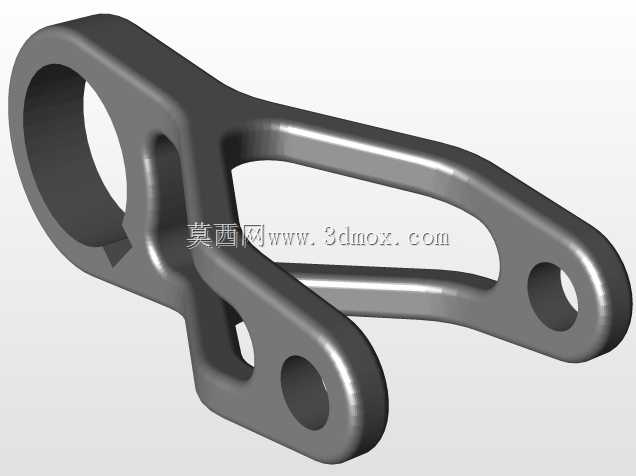

这类异形多孔杠杆连接件，常应用在中小型传动机构、手动操作连杆组件以及轻载执行机构的动力传递路径中，作为力的转向与力矩放大构件存在。从实际装配场景来看，该构件左侧大孔径端一般作为固定铰接支点，装配时会配套耐磨衬套压入孔内，降低铰接转动过程中的接触面磨损，适配直径范围通常在20-35mm区间的铰接销轴，安装时需保证孔端面与安装基座的贴合面平面度公差控制在0.05mm以内，避免转动过程中出现卡滞、偏磨问题。构件上分布的两个小孔径端，分别作为动力输入端与负载输出端，可连接拉杆、销轴或者小型关节轴承，将输入端的直线往复动作或者摆动动作，通过杠杆比转换后传递到执行端，实现预设的动作行程与输出力匹配。

从结构设计思路来看，整体采用变截面流线型过渡，没有突兀的直角转折，所有受力转折位置都做了大圆角过渡处理，能有效分散构件承受交变载荷时的应力集中点，避免长期往复受力后出现疲劳裂纹。中间区域的镂空减重设计，并非单纯为了减少材料用量，而是在保证整体抗弯、抗扭截面模量满足受力要求的前提下，降低构件自身的转动惯量，让机构动作响应更灵敏，尤其适合高频往复摆动的工况，能减少驱动端的动力损耗。构件的厚度方向尺寸统一，适合采用板材精冲、粉末冶金或者铸造成型后少量机加工的工艺生产，加工过程中三个安装孔的位置度公差需控制在0.1mm以内，否则装配后会出现连杆别劲、动作卡滞的问题。

在安装边界上，该构件摆动过程中最大外轮廓的回转半径需提前在机构布局时预留足够空间，避免摆动时与周边的机架、其他传动构件发生运动干涉。孔与孔之间的中心距尺寸直接决定杠杆的传动比，设计建模时已经按照常用的1:2.5传动比做了中心距匹配，可直接套用在需要小力矩输入、大行程输出的手动操作机构上，比如小型工装夹具的锁紧连杆、设备舱门的开启联动结构、轻工设备的拨料连杆组件等场景。构件表面没有额外的安装凸台或者定位卡槽，属于通用性较强的传动连接件，可根据实际装配需求在平面上加工定位销孔或者螺纹孔，适配不同的安装固定需求。
