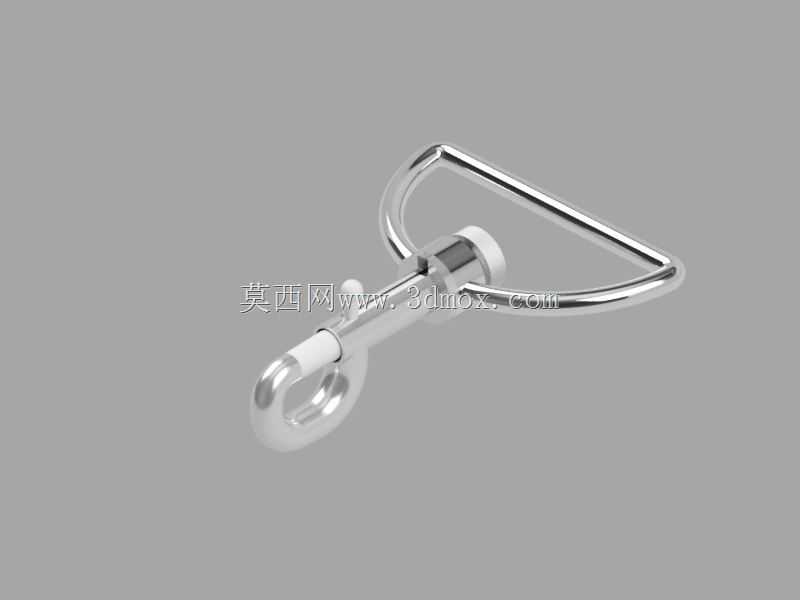

金属D型环快挂承重挂钩结构设计

这类带D型握持环的金属挂钩，日常在户外装备挂载、轻型物料牵引、工装夹具临时吊挂、仓储小件吊运场景中十分常见，区别于普通固定式吊钩，其带铰接转轴的D型环结构，能让操作人员在佩戴劳保手套的状态下也能快速施力完成挂扣解锁与锁止动作，避免普通挂钩开合时需要指尖抠动卡扣带来的操作不便，尤其适合高空作业、狭小空间内的快速挂载操作。从结构设计逻辑来看，挂钩主体采用一体化锻压成型的流线型钩体，钩头位置做了圆弧过渡处理，既避免挂载绳索、织带时出现应力集中割伤承载件的问题，也能让挂入的承载件自然滑入钩体承重最低点，减少挂载偏移带来的侧翻风险。钩身与D型环连接的位置设置了限位轴肩，轴肩与环体之间预留了0.2mm的转动间隙，既保证D型环可以360度自由转动适配不同方向的拉力，也不会因为间隙过大出现环体晃动量超标、长期使用后磨损松旷的问题。安装边界上，钩尾端的连接环采用封闭圆环结构，内径尺寸适配常规直径6-10mm的连接销、卸扣或者织带挂点，不需要额外加工转接件就能直接与现有承载系统对接，钩体整体外轮廓没有突出的尖锐棱角，在人员频繁经过的作业场景中使用时，也能减少剐蹭风险。功能特性层面，整个挂钩的受力路径经过优化，拉力从钩头承载点沿钩身弧线传递到尾端连接环，没有出现受力方向突变的直角结构，在额定承载范围内不会出现永久形变，D型环的握持面做了微圆弧收边，长时间握持施力也不会出现硌手的问题，铰接位置的转轴采用过盈压装工艺，不需要额外添加紧固件就能防止转轴脱出，日常使用过程中不需要频繁拆解维护，适配户外潮湿、多粉尘的复杂作业环境。在实际选型应用中，这类挂钩常被用于安全绳临时挂点、工具防坠绳挂载、轻型仓储笼的牵引连接、户外露营装备的快挂固定，相比弹簧按压式的普通快挂，其金属刚性锁止结构的抗冲击性能更强，遇到瞬时冲击力时不会出现弹簧失效脱钩的问题，设计过程中特意将钩体开口尺寸控制在常规挂载件的直径范围内，既保证挂入操作顺畅，也能避免开口过大导致挂载件意外滑出的风险，钩体表面的抛光处理不仅是为了外观质感，更重要的是减少表面锈蚀附着点，提升在潮湿工况下的使用寿命。
