二十面体配套五承插管接五角连接支架

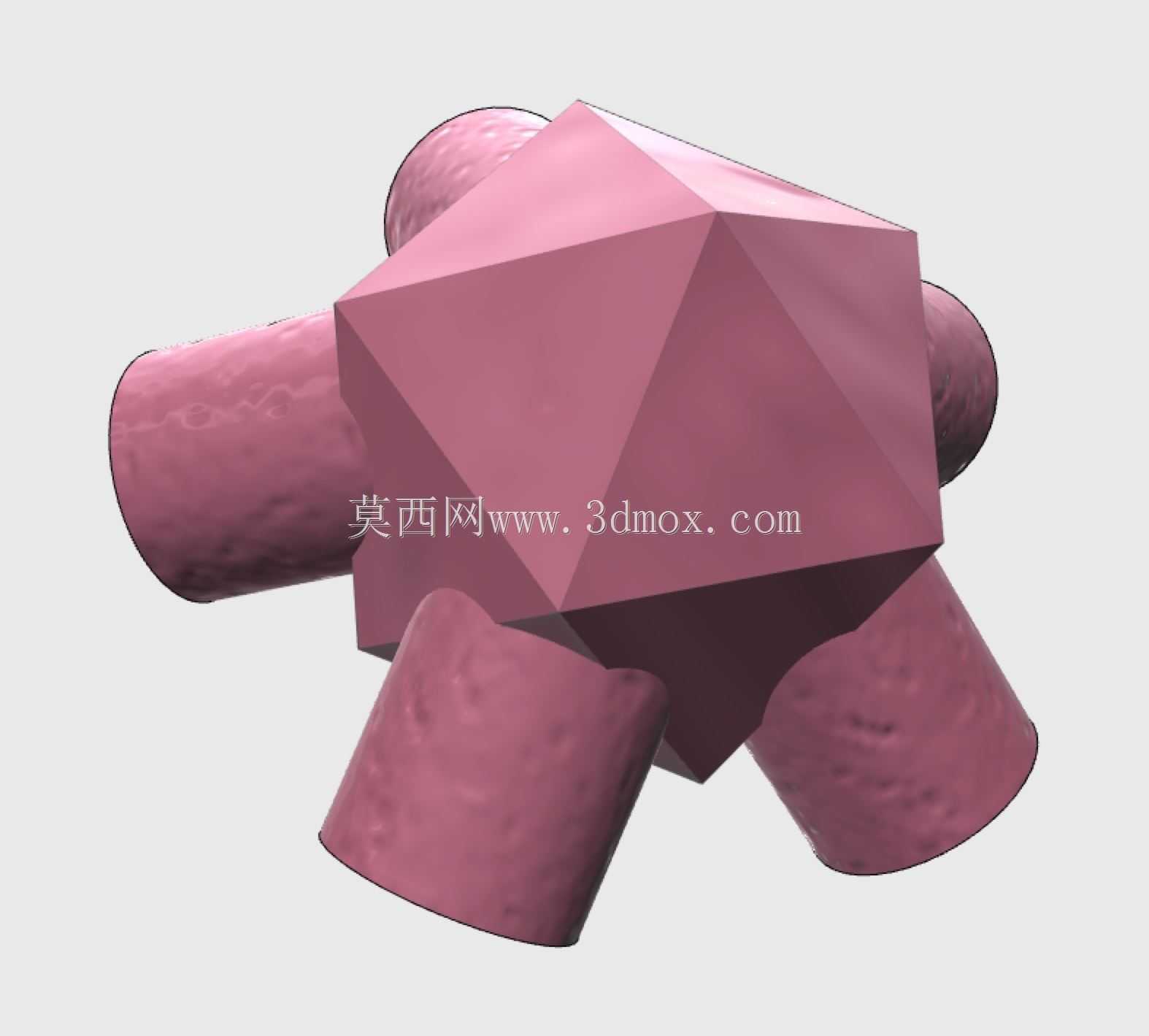

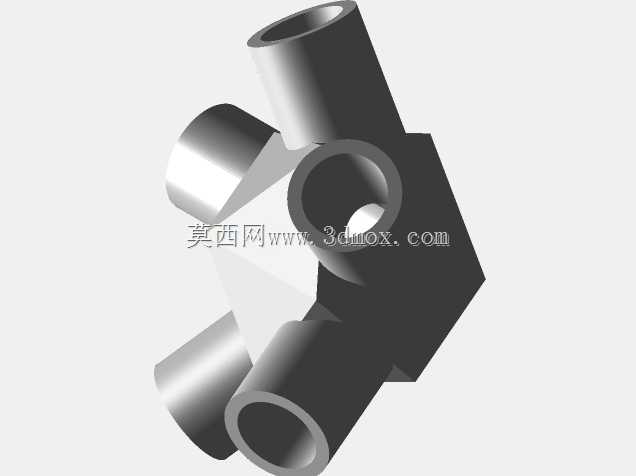

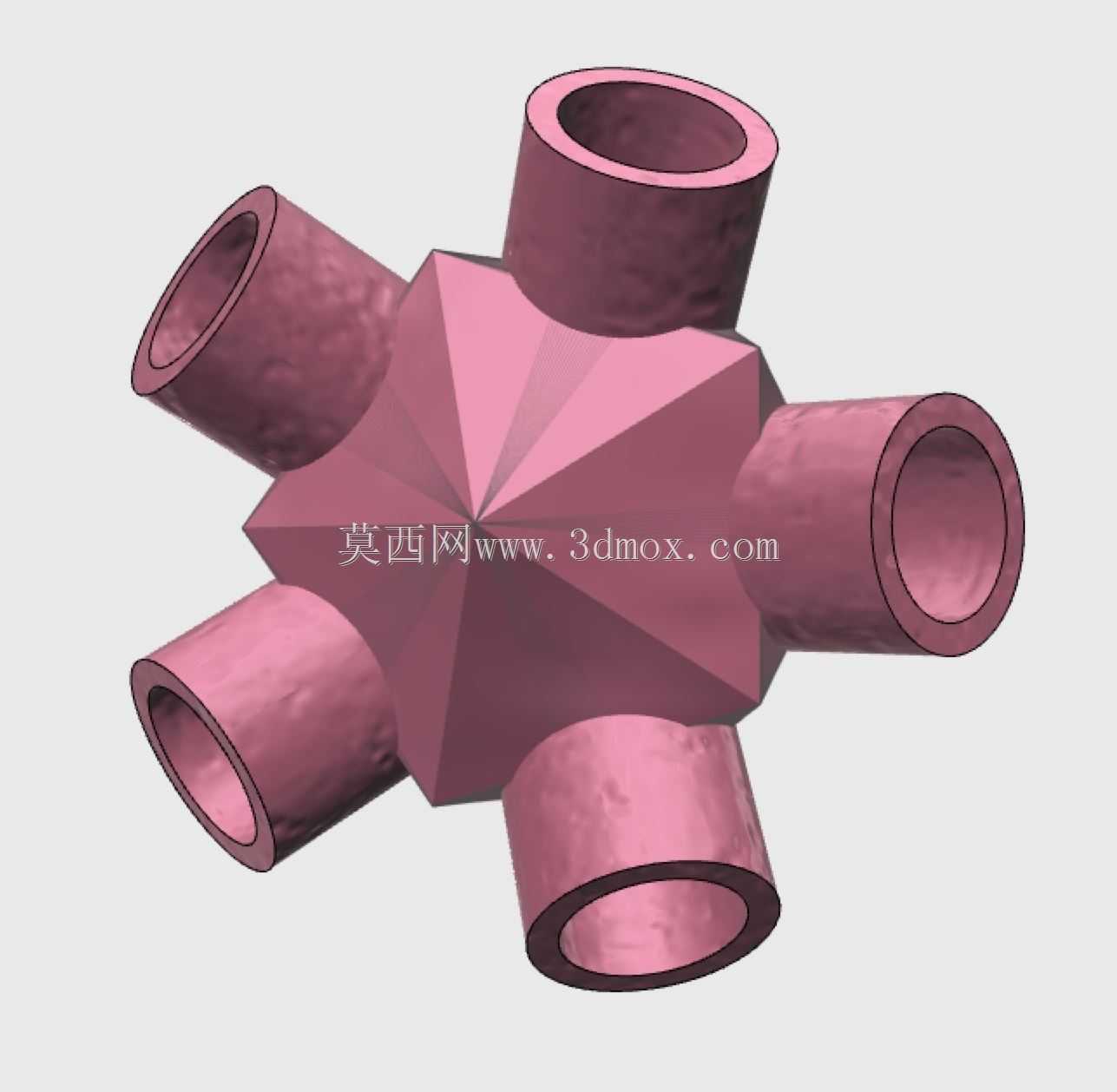

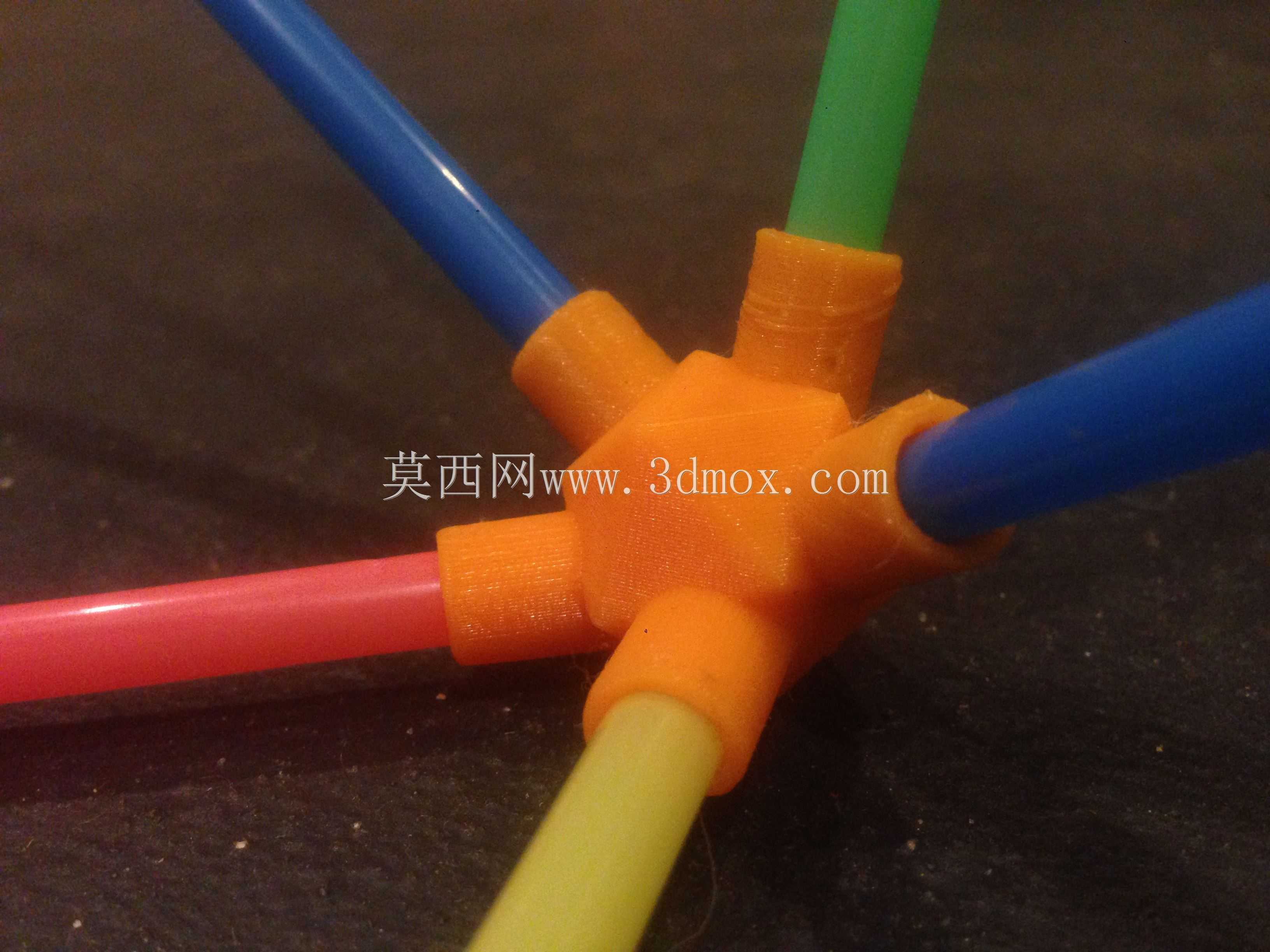

这类多通连接支架主要应用在多管路同步汇接、空间几何框架搭建、特殊流体分路排布的场景中，比如模块化实验管路系统、几何造型展陈骨架、特种通风分流节点这类需要从中心节点向五个不同空间方向延伸管路的位置，替代传统多个弯头、三通拼接的组合结构，减少连接节点的泄漏风险，同时保证各延伸方向的角度精度完全匹配正二十面体的面心法线方向。从结构设计逻辑来看，中心基体采用正二十面体的局部核心结构，五个外接承插管的轴线分别对应正二十面体五个相邻面的垂直法线方向，相邻管体之间的空间夹角完全一致，不存在角度偏差，避免拼接时出现管路错位、应力集中的问题。承插管采用等径空心圆筒结构，内径与对接管路的外径匹配，安装时可直接将外接管路插入承口内部，通过粘接、焊接或者卡箍紧固的方式完成固定，承口端部做了微小的倒角处理，方便管路插入时的导向对位，不会出现管口卡滞、插装不到位的情况。中心基体的多面棱边做了小圆弧过渡处理，既可以降低铸造或者3D打印成型时的应力集中，避免棱角位置出现成型缺陷，也能减少安装过程中棱角划伤操作人员的风险。从安装边界来看，五个承插管沿中心基体呈空间放射状均匀分布，整体外接轮廓的最大径向尺寸以中心基体几何中心为原点，各管端到中心的距离一致，安装时需要预留对应五个方向的管接空间，相邻管体之间的间隙足够容纳常规的紧固工具操作，不需要额外定制特殊工装就能完成装接。在实际使用中，这类构件不需要额外加工角度定位结构，依靠自身的成型角度就能保证各管路的空间指向精度，相比现场拼焊的多通节点，不需要做角度划线、工装定位等前置工序，能大幅缩短特殊空间管路系统的搭建周期，同时长期使用过程中不会因为拼接焊缝受力不均出现变形、渗漏的问题，尤其适合对管路空间角度一致性要求较高的特殊流体输送系统、几何造型承重骨架这类应用场景，承插管的壁厚根据常规管路承压标准设计，能满足低压流体输送、静态框架承重的使用需求，不需要额外做加强结构就能保证整体结构的刚性。
