链轮联动式多工位铅笔输送转台结构

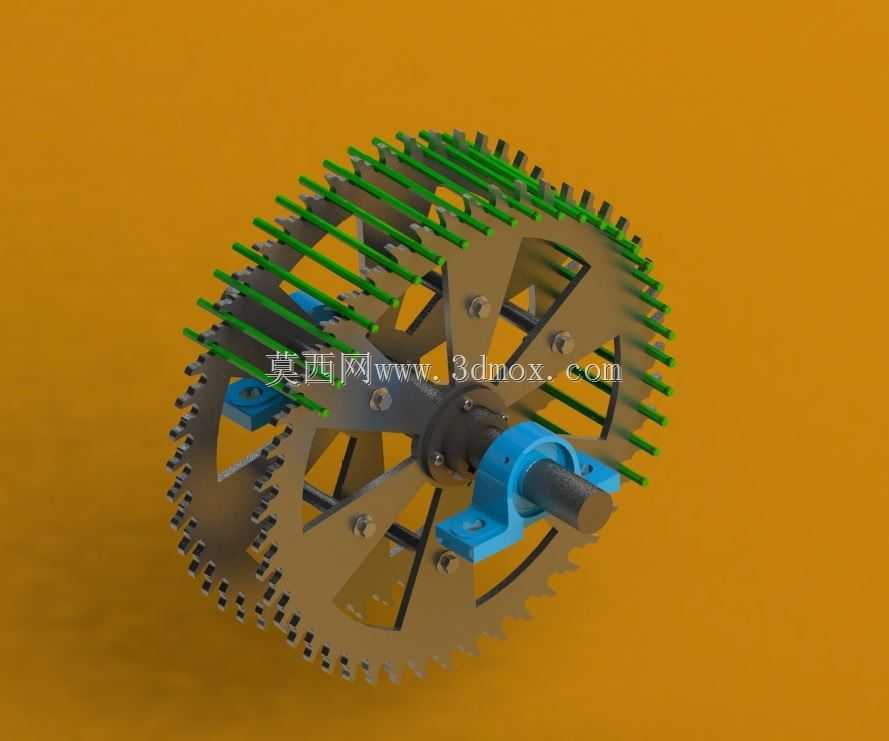

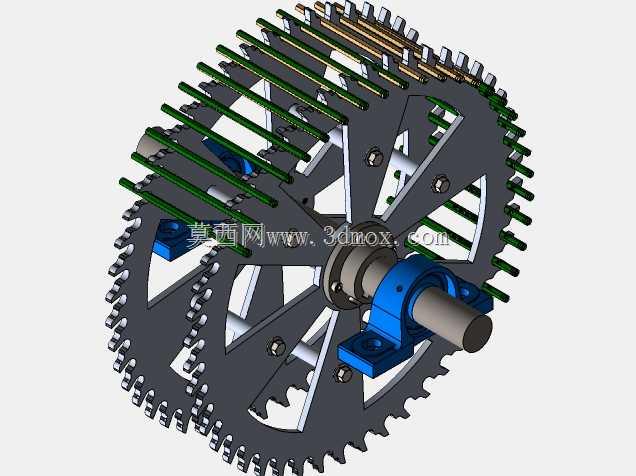

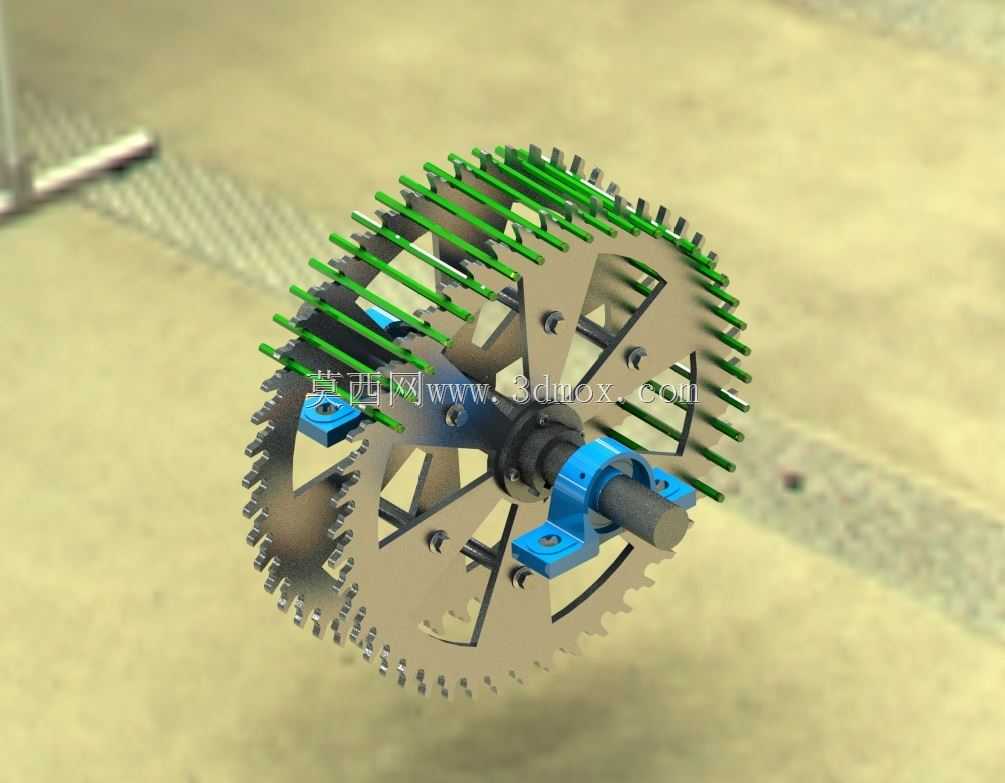

这套结构核心应用在文具生产流水线的铅笔表面处理工序段，具体承担铅笔在喷码、印刷、切头、外观检测多个工位之间的同步转运输送功能，替代传统皮带输送易出现的工件偏移、间距不一致问题，适配高速连续生产的节拍要求。整套机构以双侧链轮作为核心传动载体，外圈等距排布的绿色弹性夹杆直接承托单支铅笔，夹杆间距严格匹配铅笔长度与工位加工的操作空间，每根夹杆可随链轮转动完成公转，同时配合侧边凸轮轨迹实现小角度自转，让铅笔在经过印刷、检测工位时能完成整周表面的全覆盖作业，不存在加工盲区。设计阶段优先考虑了工件的夹持稳定性，夹杆端部采用弹性限位结构，避免铅笔在高速转动过程中甩出，同时不会在铅笔木质表面留下压痕，适配不同直径规格的木杆铅笔、活动铅笔半成品的输送需求，更换对应规格的夹杆即可快速完成产品换型，无需调整整体链轮的安装位置。安装边界上，整套转台的中心轴采用带座轴承固定在设备机架上，轴端通过联轴器对接驱动电机输出端，两个蓝色剖分式轴承座直接锁付在机架安装板上，安装孔位采用长圆孔设计，允许±5mm的中心距调整量，方便装配时校准链轮的同轴度，避免链条传动出现卡滞、跳齿问题。链轮的齿形参数匹配标准短节距精密滚子链，传动过程中传动比恒定，工位定位精度可控制在±0.2mm以内，完全满足印刷工序的套印精度要求。夹杆的伸出长度经过反复校核，既保证铅笔放置后两端有足够的支撑长度，不会在转动过程中歪斜，又控制了整体转盘的外径尺寸，避免设备整体占地空间过大，适配现有老旧文具生产线的改造升级需求，不需要对原有设备机架做大规模改动即可完成安装替换。整套结构没有复杂的定制异形零件，链轮、轴承座、连接轴全部采用标准件改制，后期维护更换成本低，日常仅需定期给链轮链条加注润滑脂、检查夹杆的弹性磨损情况即可，能长期在车间多尘的生产环境下稳定运行，不会因为铅笔木屑、漆雾堆积出现传动故障。
