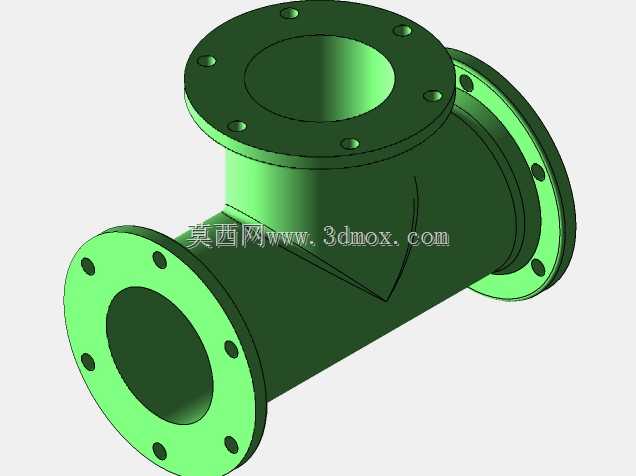

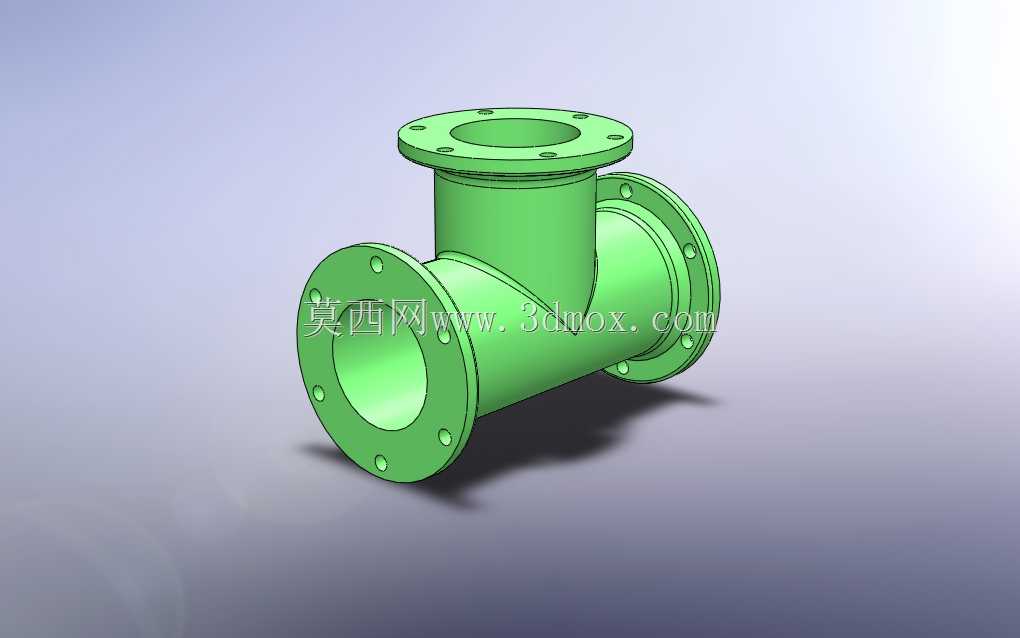

法兰连接式三通管道分流结构

这款三通管路连接件主要面向工业流体输送场景设计，可在化工给排水、暖通循环、市政输水、工业制程管路等场景中实现管路的直角分流与合流，满足单条主管路向两个垂直方向支路输送介质，或是两条垂直支路介质汇入主管路的工况需求。设计阶段优先考虑管路安装的通用性与密封可靠性，三个连接端均采用标准法兰盘结构，法兰端面均匀分布螺栓通孔，安装时可通过配套螺栓与对应规格的管路法兰紧密对接，法兰端面可加装密封垫片实现端面密封，避免输送介质出现渗漏问题。

从结构设计逻辑来看，整体采用等径三通的主体构型，三个接口的通径保持一致，可适配同管径的管路接驳需求，主体腔体做了圆弧过渡处理，避免介质在腔体内部形成流动死区，降低介质流动过程中的局部阻力损失，同时减少固体杂质在腔体内壁的沉积概率。法兰盘与主体管路的衔接位置做了加厚补强处理，可承受管路安装时的螺栓预紧力，同时在管路带压运行时，降低衔接位置的应力集中风险，避免长期运行过程中出现结构开裂问题。

从安装边界来看，三个法兰端面分别朝向三个互相垂直的方向，安装时可根据管路走向调整安装角度，法兰盘的螺栓孔采用跨中分布形式，可适配多数常规工业管路的法兰安装标准，无需额外加工转接件即可完成对接。主体外壁厚度经过承压校核，可满足常规中低压流体输送的强度要求，内壁做光滑过渡处理，减少介质流动时的紊流现象，降低管路运行过程中的振动与噪音。在实际选型应用中，这款三通可直接替换同规格的现有三通部件，安装时只需对齐法兰端面的密封垫片，按对角顺序拧紧连接螺栓即可完成装配，后期维护拆卸也较为便捷，无需对相邻管路做大规模改动，可有效降低管路改造与维护的工作量。
