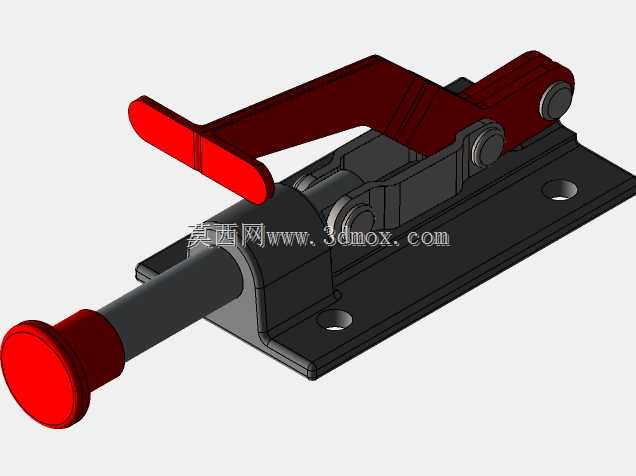

推拉式快速夹钳压紧锁紧机构

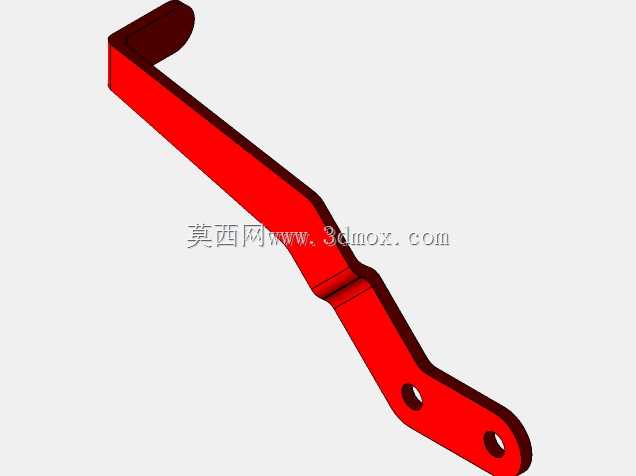

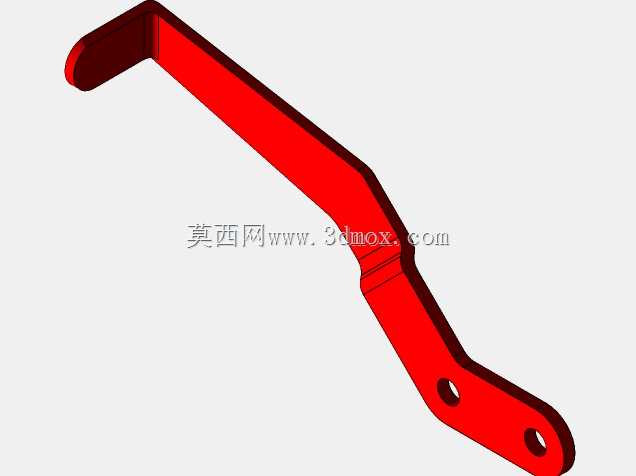

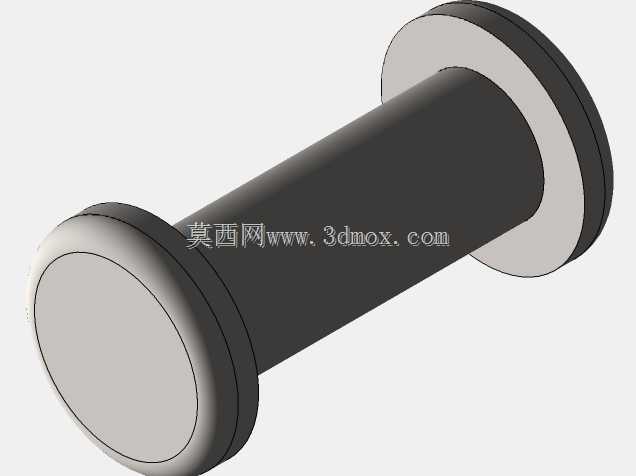

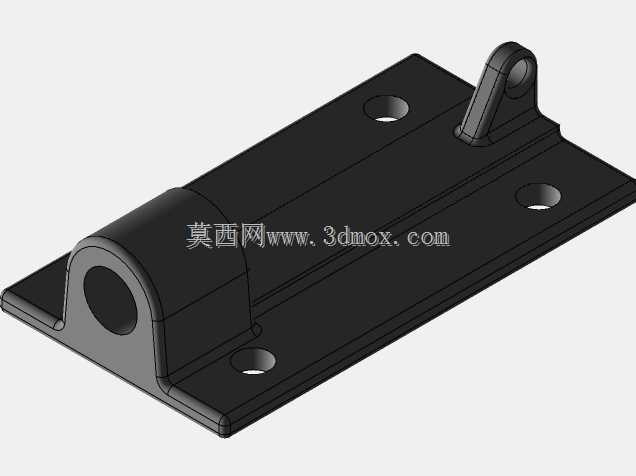

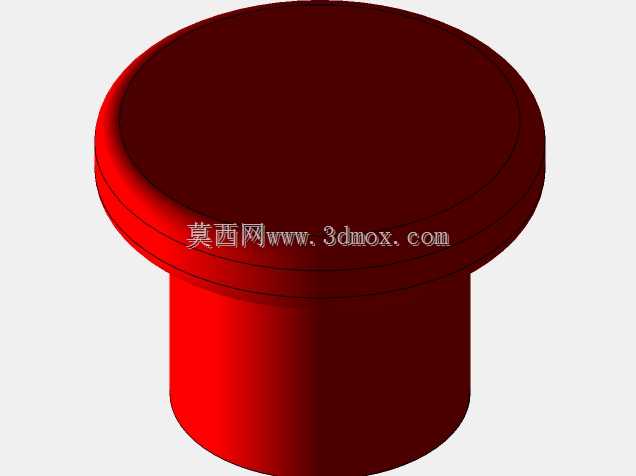

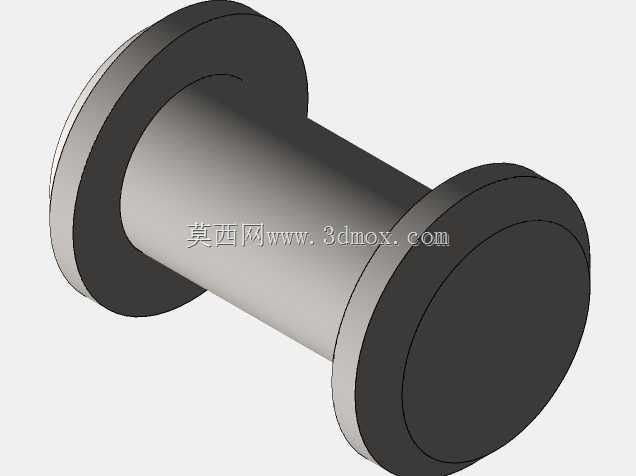

在工装夹具设计、非标自动化工位布局、焊接工装搭建、检具定位结构开发场景里，这类推拉式快速夹钳是工位上实现工件快速压紧、定位锁紧的高频选用部件，相比螺纹旋紧、螺栓压紧的固定方式，它的操作行程短，扳动操作手柄即可完成压头的推出锁紧与退回释放，单步操作耗时不到一秒，能大幅降低批量工件装夹的辅助时间，适配流水线工位的快换快装需求。从结构设计逻辑来看，这套机构采用四连杆死点锁紧原理，当操作手柄扳动到锁紧工位时，连杆机构越过机械死点，即便承受工件加工过程中的振动、切削力反冲，也不会出现自行松脱的情况，锁紧状态的保持力稳定，不需要额外增加防松结构。底座采用带安装孔的平板式结构，两个沉头安装孔的孔位间距适配常规工装板的T型槽间距、铝型材安装孔位标准，安装时可以直接通过内六角螺栓固定在工装基板、焊接平台或者检具基座上，不需要额外加工转接板，安装边界清晰，底座的底面做了平面度加工要求，固定后不会出现翘曲歪斜，保证压头的推出轴线与安装基准面平行。压杆部分做了轴向导向设计，压杆在主体的导向套内做直线往复运动，推出行程的末端压头端面与安装面垂直，压紧工件时受力方向沿压杆轴向，不会出现偏载力矩损伤夹钳内部结构。操作手柄做了加长杠杆设计，扳动手柄时的力臂长度经过优化，操作人员仅需要施加较小的握力就可以达到额定锁紧力，长时间重复操作也不容易产生手部疲劳，手柄的握持端做了圆弧包边处理，没有尖锐棱角，符合工装操作的安全要求。压头部分采用可拆卸式的红色硬质端头，端头端面做了平面处理，压紧工件时不会刮伤工件表面，后续如果出现端头磨损，也可以单独更换端头，不需要整体更换夹钳，降低工装维护成本。整体结构的运动副都做了销轴铰接设计，铰接位置的配合间隙控制在合理范围，长期反复扳动使用也不会出现过大的旷量，保证锁紧位置的重复精度，适配需要反复装夹、定位一致性要求高的加工、检测、装配工位，比如PCB板测试工装、小型钣金件焊接定位、塑料件装配压紧、木制品加工固定等场景都能适配，选型时只需要确认压头的推出行程、额定锁紧力、安装孔位尺寸与工位需求匹配，就可以直接集成到工装结构中，不需要再做复杂的二次结构设计。
