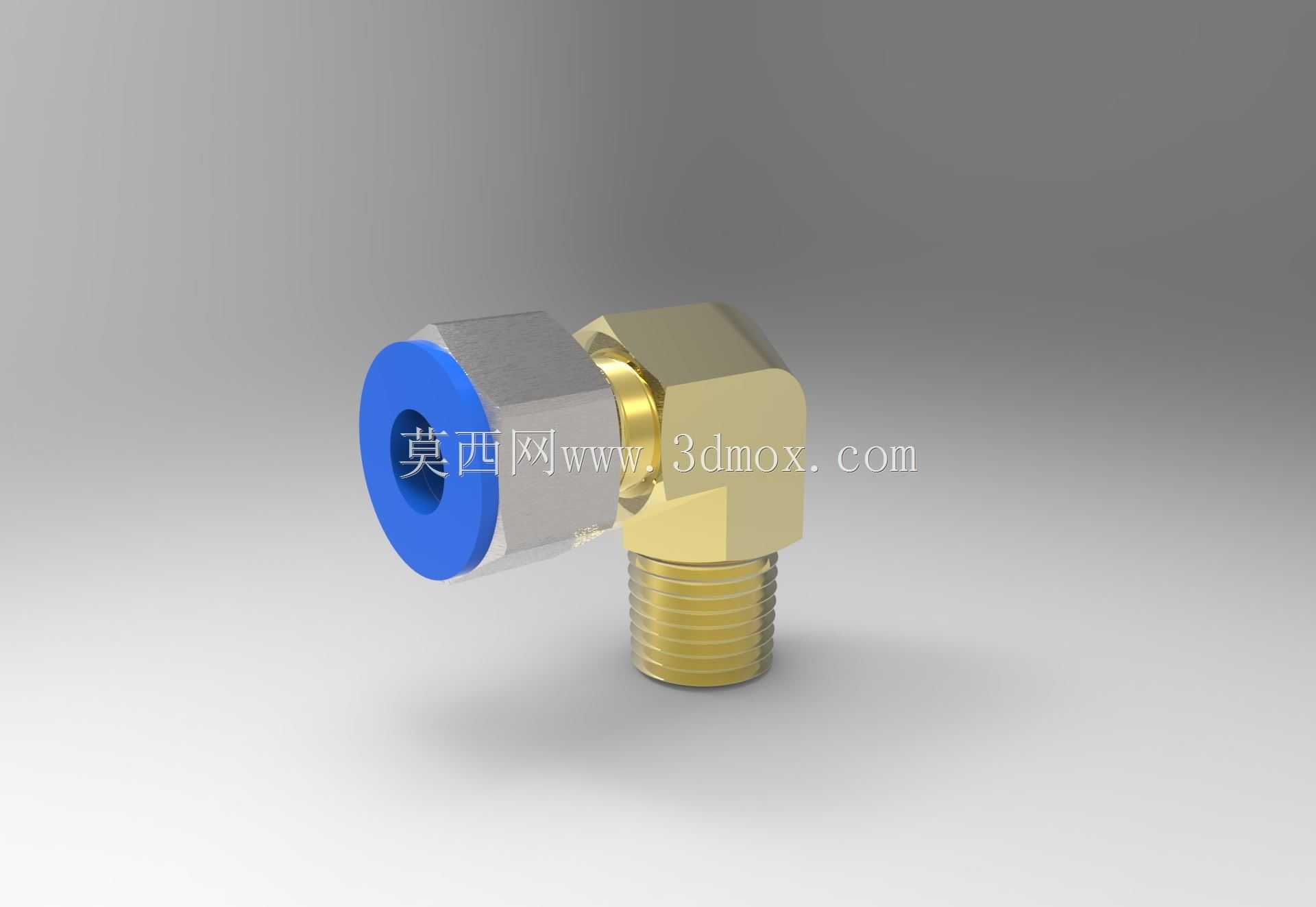

适配8mm外径管路的1/4NPT直角气动接头

在气动控制系统的管路布设场景中，这类直角弯通接头是解决狭小空间内管路转向连接的核心基础元件，常被应用在自动化生产线气路排布、小型气动设备阀组外接管路、实验室气动试验台装调等场景中，能够在不额外增加管路弯折应力的前提下，完成气路90度转向的连通需求，避免硬管弯折造成的通径缩减、管路开裂等长期使用隐患。这款接头一端采用1/4NPT锥管螺纹结构，设计时充分考虑了锥螺纹的密封特性，螺纹段的锥度严格匹配通用NPT螺纹标准，安装时仅需缠绕适量生料带或者涂抹少量螺纹密封胶，即可实现可靠的气路密封，能够承受常规气动系统0.8MPa以内的工作压力，不会出现螺纹连接处漏气的问题。另一端为快插式结构，专门适配外径8mm的气动软管，内部的弹性卡簧采用多瓣式抱紧结构，当软管插入到位后，卡簧会均匀咬合软管外壁，同时内部的丁腈橡胶密封圈会紧密贴合软管外圆，既保证管路连接后的抗拉脱能力，也能杜绝插接位置的泄漏问题，日常维护时仅需按下接头端部的释放环，即可快速拔出软管，无需额外工具，大幅提升气路装调、改线的效率。从结构设计思路来看，接头的弯头主体采用黄铜材质加工，兼顾了机械强度与耐腐蚀性能，表面做了钝化处理，能够适应车间内潮湿、存在少量切削液飞溅的使用环境；快插端的金属锁套采用不锈钢材质，提升频繁插拔工况下的结构耐用性，端部的蓝色塑料释放环做了防滑纹理设计，即使操作人员戴着手套也能轻松按压操作。在安装边界上，这款接头的NPT螺纹端长度适配常规阀块、气缸进气口的螺纹孔深度，安装后弯头主体的转向空间仅需预留20mm左右的径向尺寸，快插端的插接深度为16mm，安装时需要保证软管插入到位，避免通流不足或者漏气问题；整体弯头的转角处做了圆弧过渡流道设计，相比直角锐边的流道结构，能够有效降低压缩空气通过时的压力损失，减少气路内的紊流噪音，提升气动系统运行的稳定性。在实际选型使用时，需要注意匹配管路的工作压力与介质类型，这款接头仅适用于压缩空气介质，不可用于腐蚀性气体、液体管路的连接，安装时NPT螺纹的拧紧力矩需要控制在合理范围，避免力矩过大造成螺纹滑牙、接头主体开裂的问题，快插端连接软管时，需要保证软管切口平整、无毛刺、外圆无划痕，避免插入后密封失效。
