34齿自行车链环滚道面传动结构

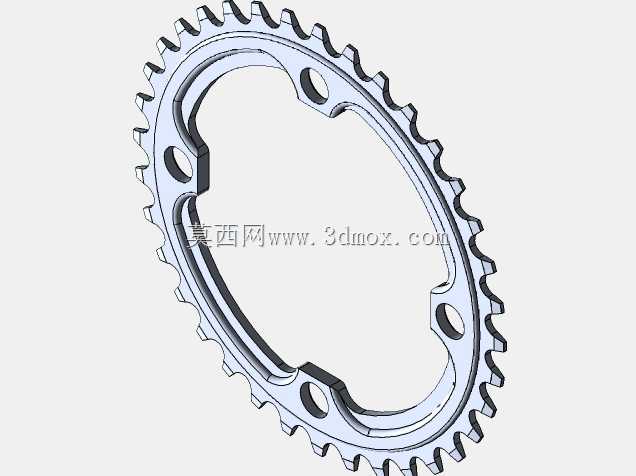

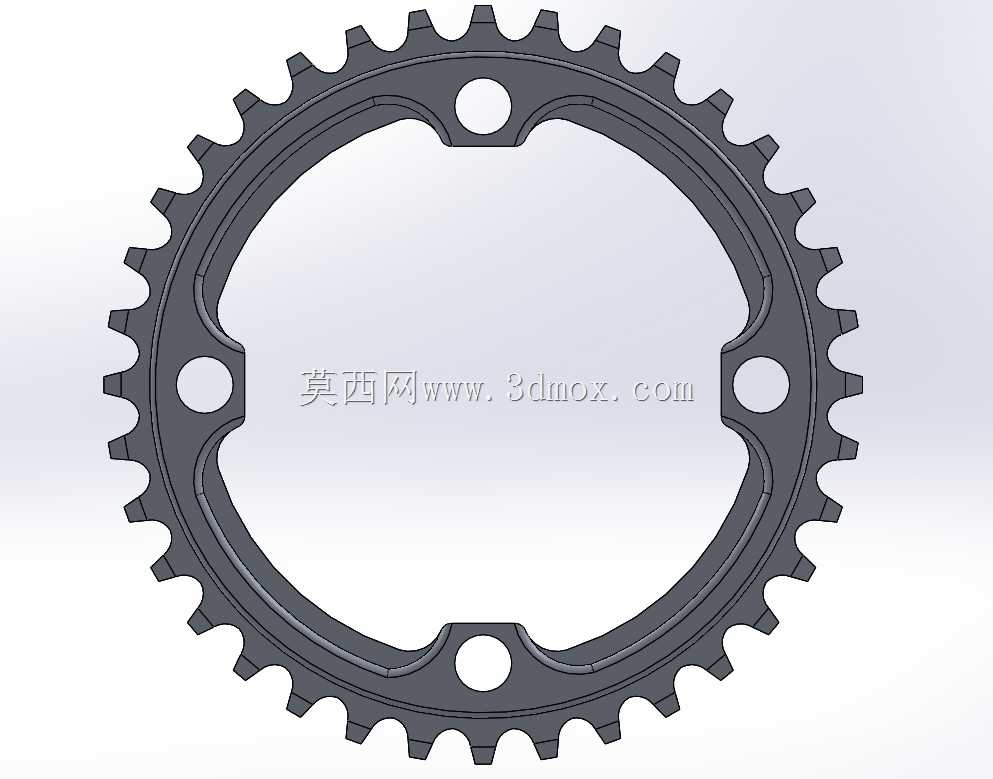

日常接触的自行车传动系统里，牙盘组的单片链环是直接和链条啮合传递踩踏扭矩的核心零件，这款34齿的滚道面链环，多用于城市通勤车、入门山地车的多盘变速系统中，作为中盘或小盘适配不同坡度的骑行需求。从结构设计来看，该链环采用非对称内孔定位，四个均匀分布的安装孔直接对应曲柄爪的安装点位，不需要额外的转接座，装配时直接贴合曲柄安装面，通过螺栓锁紧即可完成固定，安装边界完全匹配常规方孔、花键曲柄的爪盘尺寸，不需要对原有曲柄做任何改装就能直接替换同规格的磨损件。链环的齿形经过滚道面优化，齿尖做了渐进式的倒角处理，在链条上下变速时，能引导链片顺滑卡入齿槽，避免变速过程中出现卡链、掉链的问题，同时滚道面的弧度设计能让链条在啮合时完全贴合齿面，减少骑行过程中链条和齿尖的硬摩擦，降低传动过程中的异响和零件磨损速度。和普通单片链环不同，这款链环的内圈做了轻量化的镂空处理，在保证齿根强度的前提下去除了非受力区域的多余材料，既降低了整套传动系统的旋转重量，也能在泥泞路况骑行时，让泥沙从镂空位置快速排出，避免泥沙卡在链环和曲柄的缝隙里加剧零件磨损。在实际应用场景中，34齿的齿数搭配常规11-34T的飞轮，能覆盖平路巡航到轻度爬坡的传动比范围，既不会因为齿数太小导致平路踩踏踏频过高，也不会因为齿数太大在爬坡时踩不动，非常适合日常通勤、近郊休闲骑行的使用需求。设计过程中需要重点控制齿距的公差，每个齿的间距误差要控制在0.1mm以内，否则会出现链条跳齿的问题，同时安装孔的位置度公差也要严格管控，保证装配后链环的径向跳动量不超过0.2mm，避免骑行过程中链条出现周期性的松紧变化。链环的齿面硬度也需要做针对性处理，啮合区域的表面硬度要达到足够的耐磨要求，同时整体保留一定的韧性，避免遇到冲击载荷时出现断齿问题。
