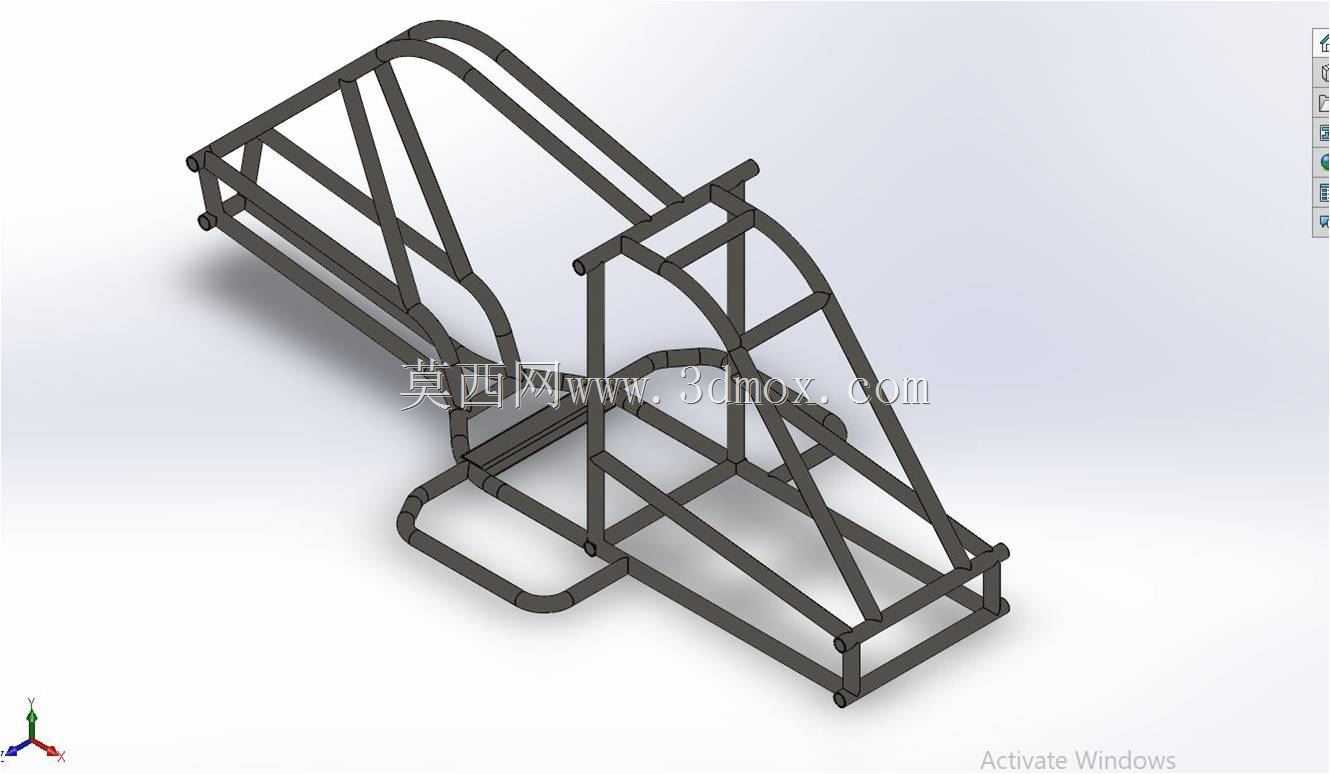

四轮自行车管式承载车架结构设计

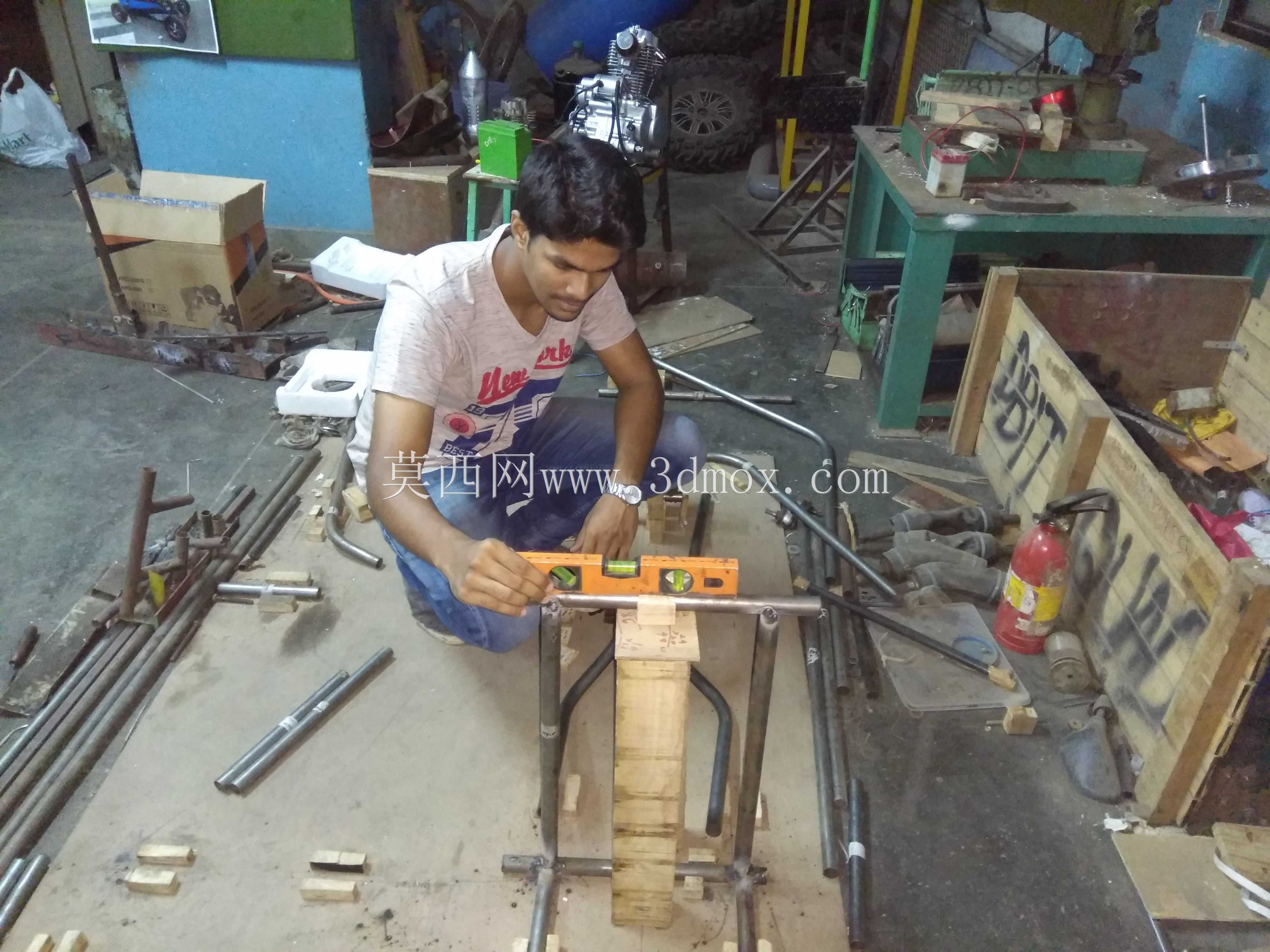

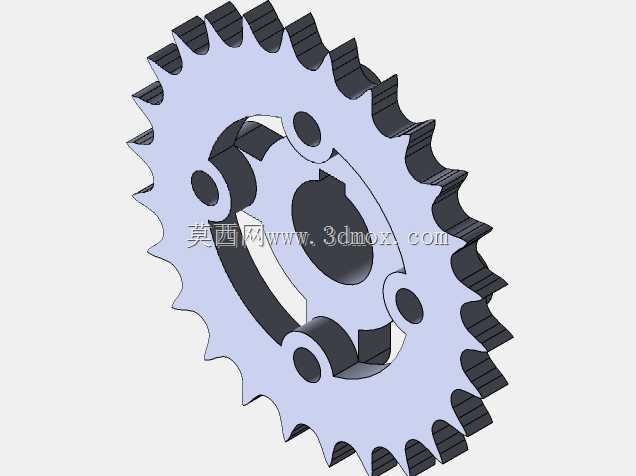

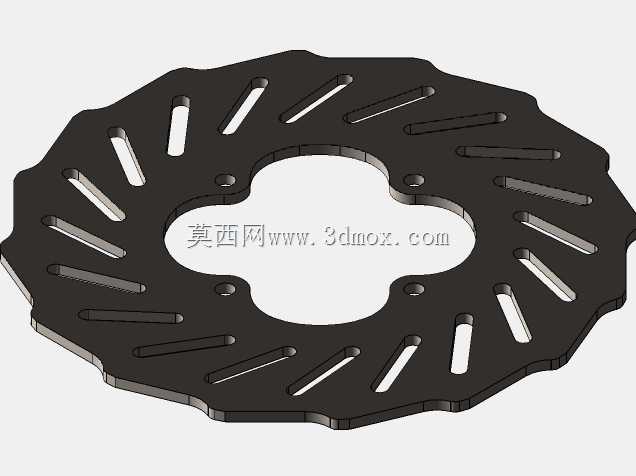

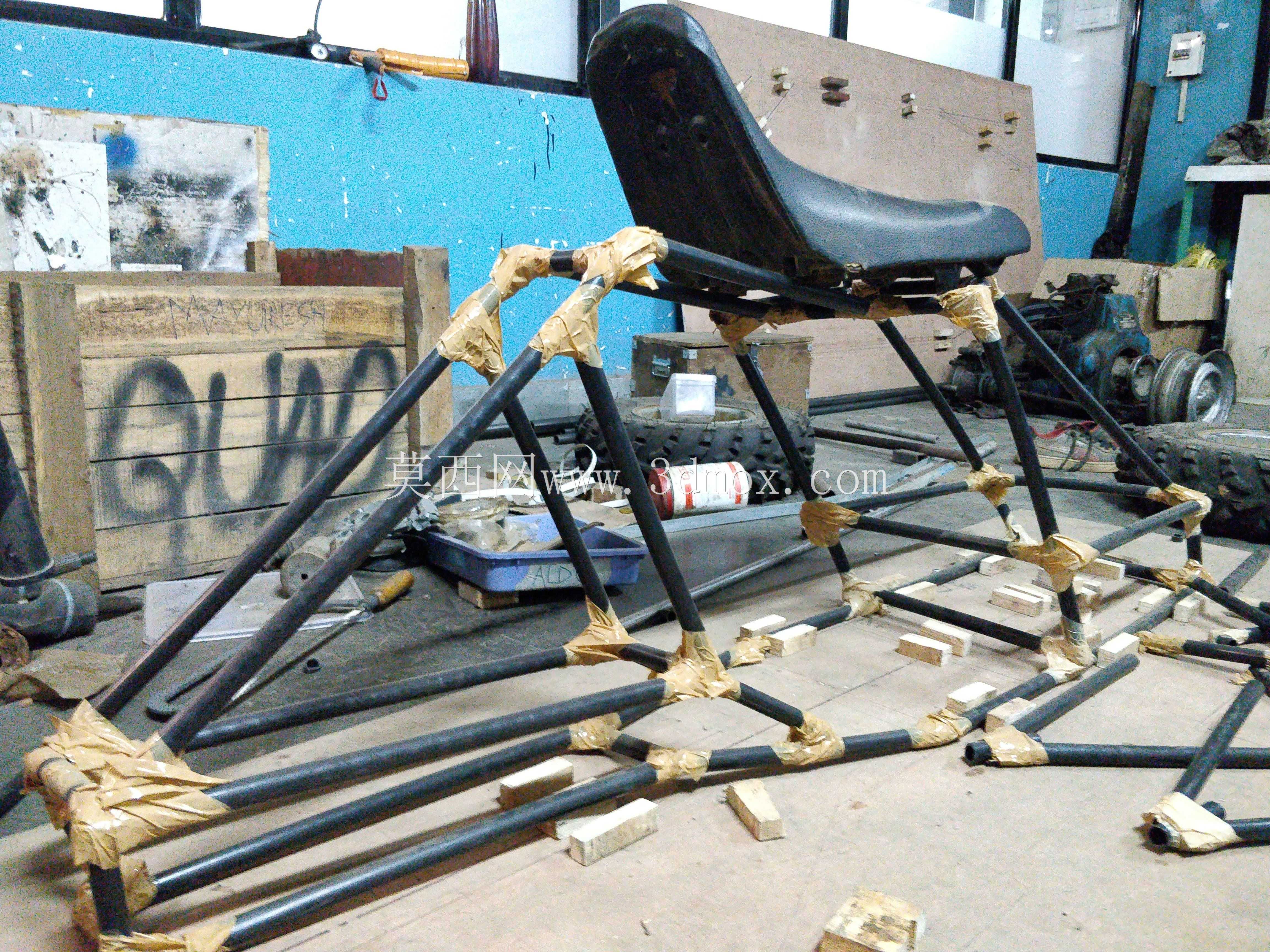

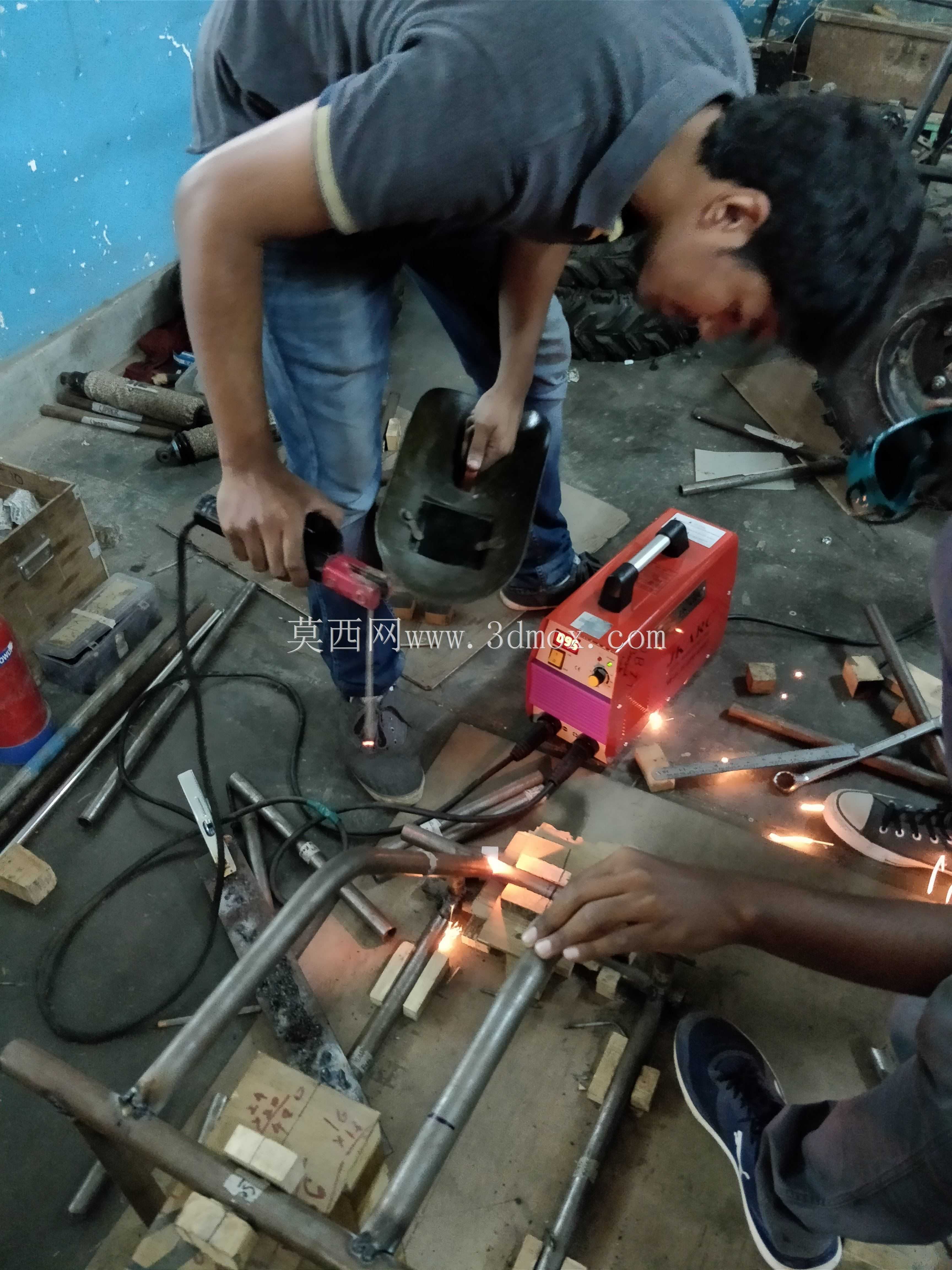

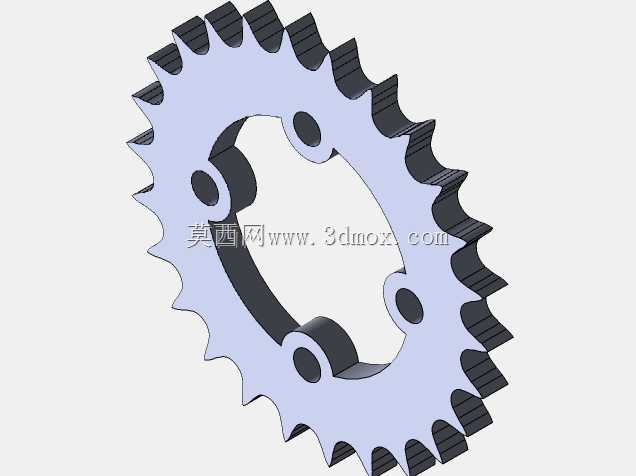

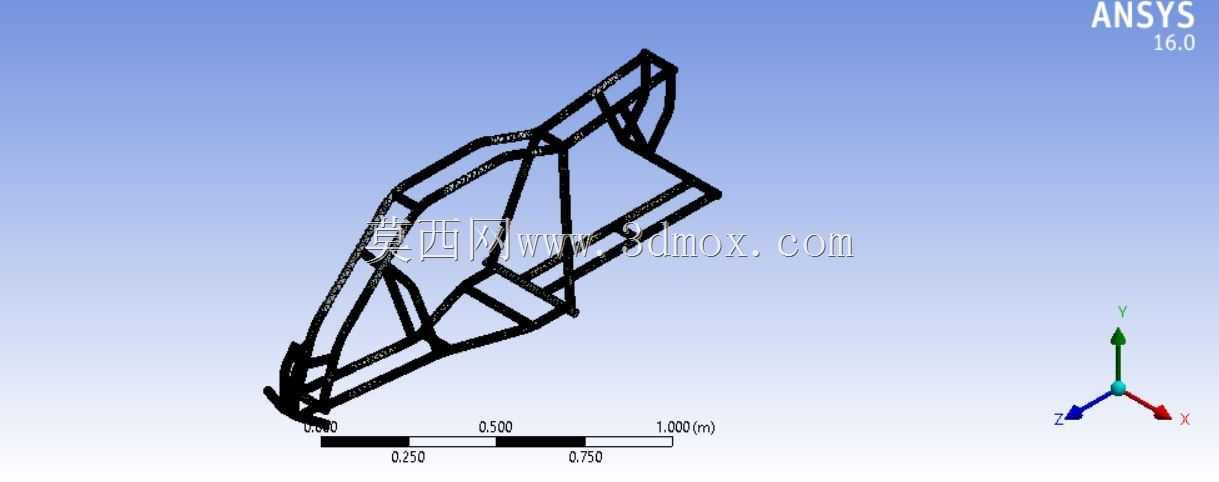

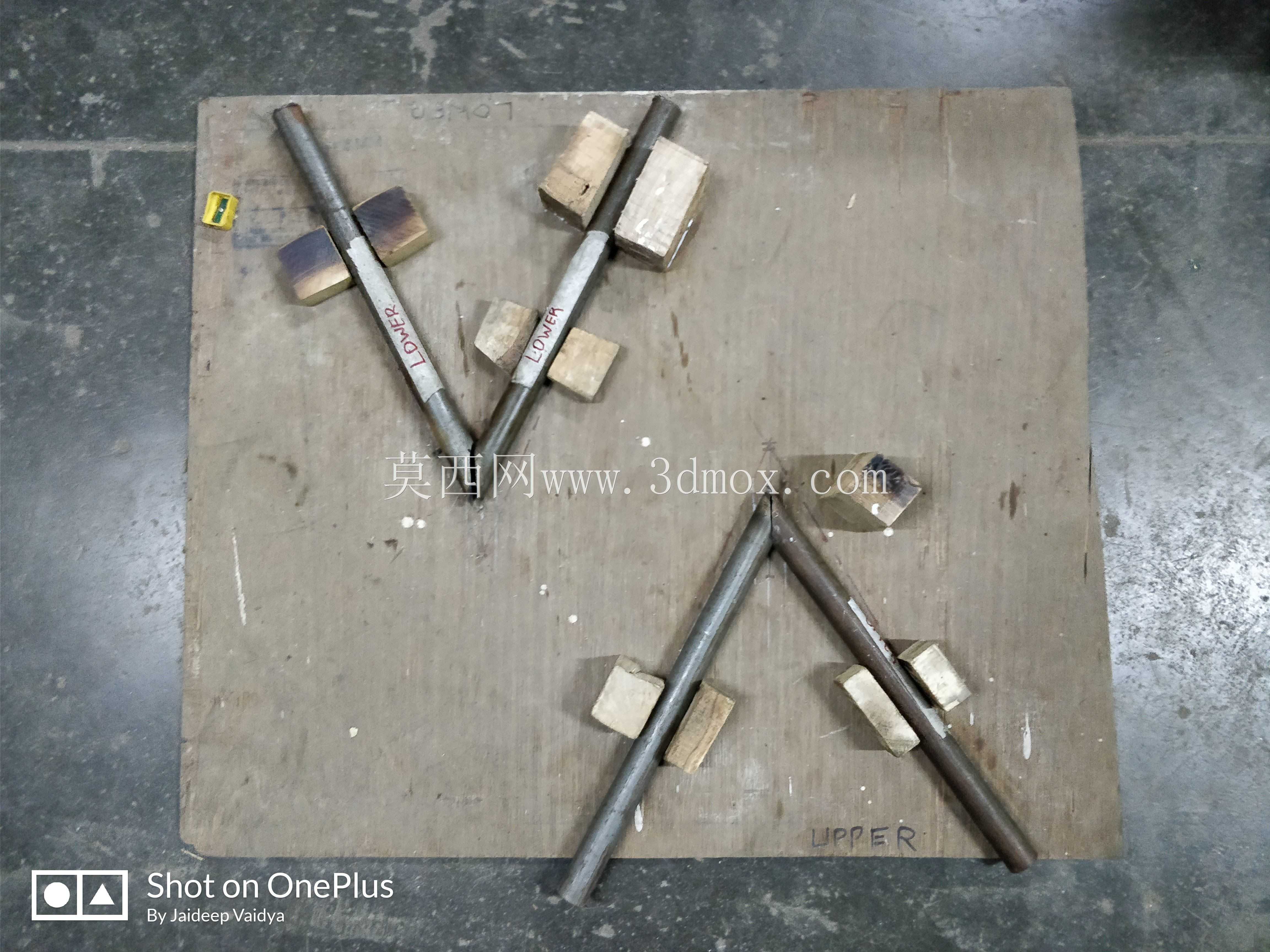

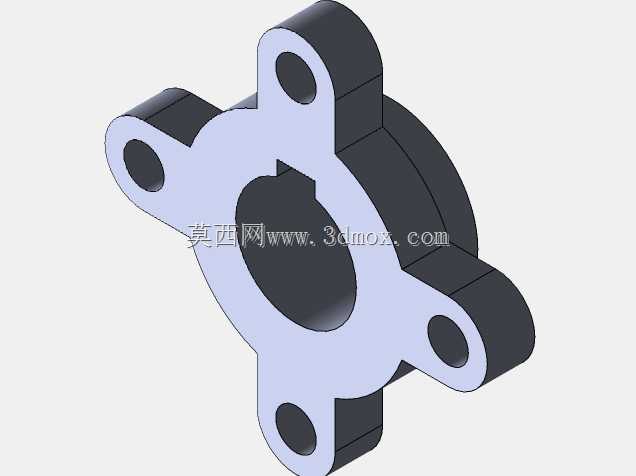

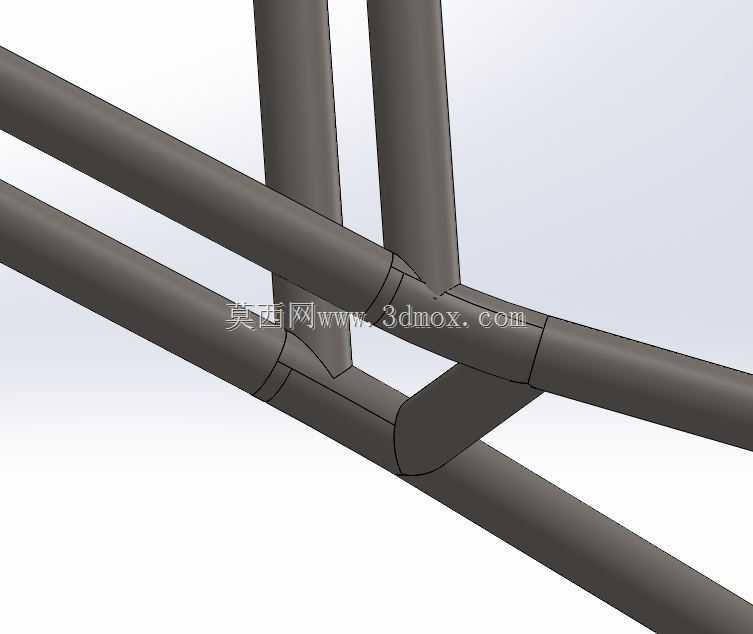

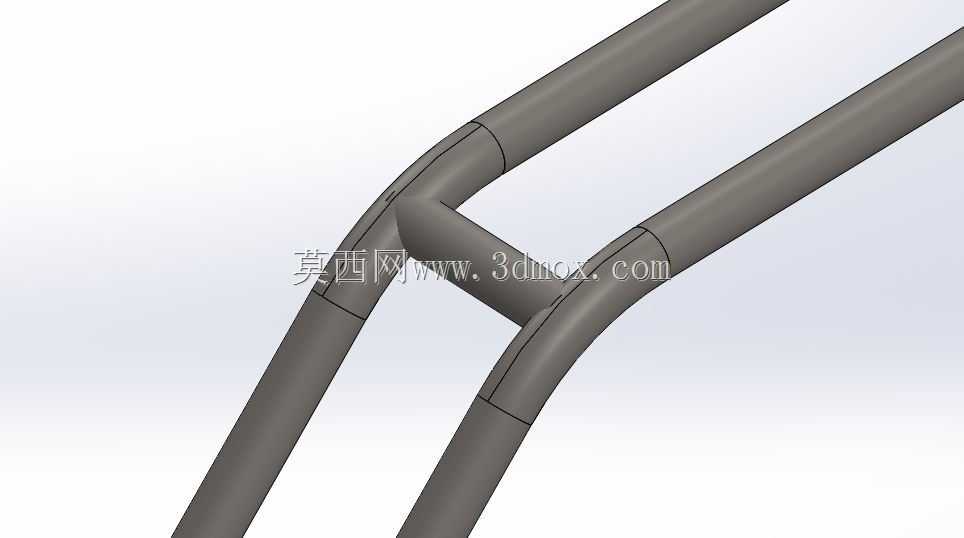

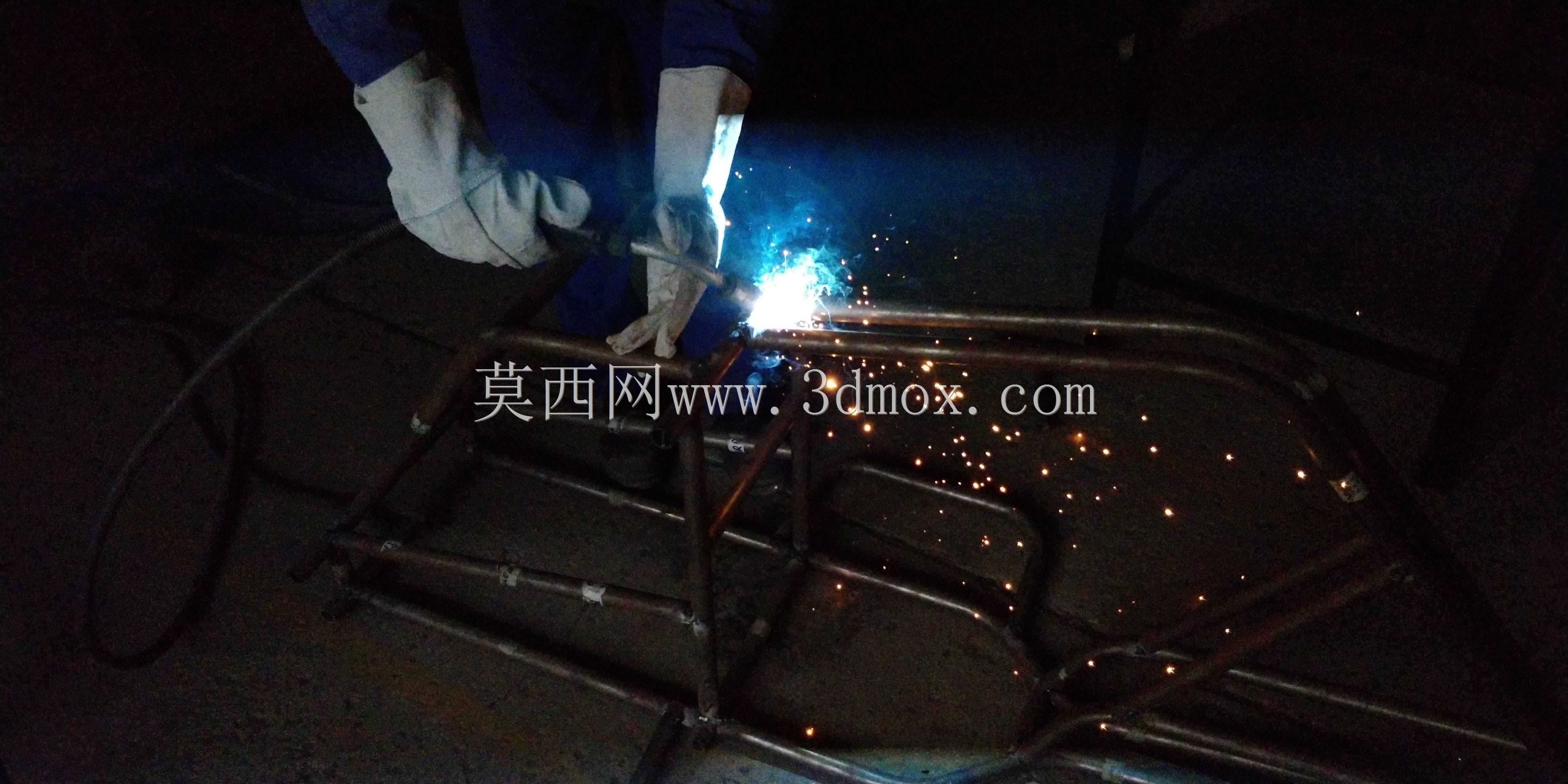

这款管式车架是四轮休闲自行车的核心承载基体，主要适配景区观光、园区通勤、家庭休闲骑行类四轮自行车的装配需求，区别于传统两轮自行车的单主梁结构，其采用空间桁架式布局，可同时承载四名驾乘人员的重量以及配套储物、遮阳构件的附加载荷，在景区环湖路线、社区慢行系统、度假庄园接驳等场景中，这类车架的结构稳定性直接决定整车的使用安全与骑行体验。设计阶段首先明确了安装边界约束：前后轮距控制在1100mm，整车轴距设定为1600mm，车架整体宽度不超过1200mm，确保可顺利通过常规慢行通道的限宽设施，同时预留了标准自行车轮组、转向机构、传动踏板组件、制动系统的安装点位，所有管件连接节点的位置公差控制在±0.5mm以内，可直接适配市售通用自行车配件，无需二次改孔加工。结构选型上采用冷拔圆管弯折焊接成型，材料选用AISI4140合金结构钢，该材料具备良好的抗冲击韧性与焊接性能，在满足强度要求的前提下可适当降低管壁厚度，控制车架整体自重。设计过程中针对满载工况下的受力变形做了CAE仿真验证，重点校核了驾乘人员集中载荷作用下的中部横梁挠度、转向连接位的应力集中系数、颠簸路面冲击下的焊缝疲劳强度，根据仿真结果对斜撑管件的排布角度做了三次调整，将高应力区的应力值控制在材料许用应力的60%以内，同时避免了管件冗余排布带来的重量冗余。车架前部预留了转向桥的安装支座，可适配拉杆式转向结构，后部预留了多级飞轮与驱动轴的安装空间，可支持单驱或双驱传动方案，中部的乘员位框架可直接安装分体式座椅，下部预留了脚踏传动的摆动间隙，上部的延伸支架可直接固定遮阳棚、前置置物篮等附属配件。所有管件的弯折处均做了圆弧过渡处理，避免应力集中的同时也减少了尖锐棱角带来的磕碰风险，焊接节点处预留了后期喷涂防腐涂层的工艺间隙，可适配喷塑、电泳等常规表面处理工艺，满足户外使用场景下的防锈耐候要求。
