自行车座管连接固定后座夹结构

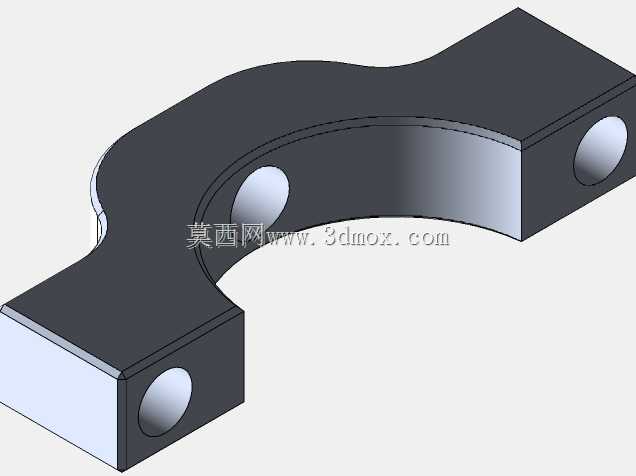

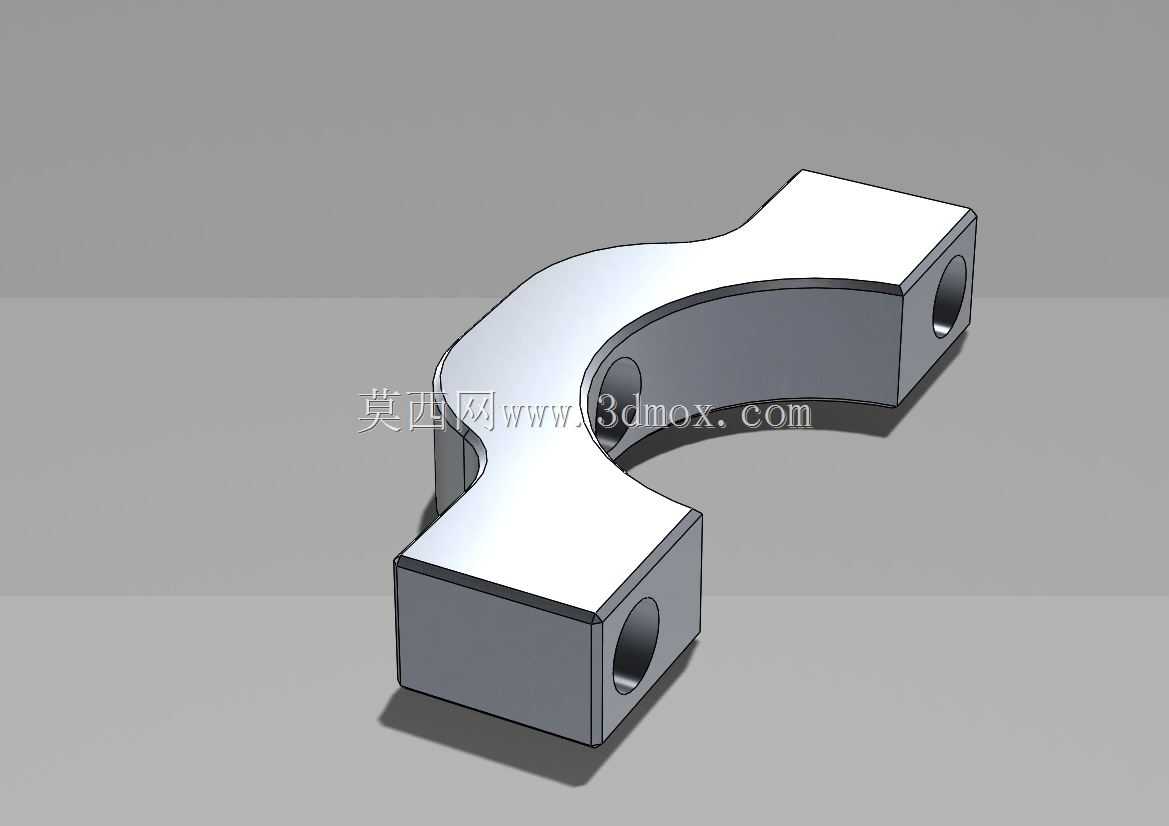

日常通勤、运动骑行场景下，自行车座垫与车架座管的连接可靠性直接影响骑行安全与乘坐舒适度，这款后座夹正是承担两者锁紧固定功能的核心结构件。从实际装车使用来看，该部件为座夹总成的后半段结构，需要与前半夹体配合完成环抱锁紧动作，整体采用半圆弧开口的C型主体结构，圆弧内曲面与座管外壁弧度完全匹配，保证锁紧时接触面均匀贴合，避免局部应力集中造成座管压痕或者夹体开裂。两端延伸出的平直安装耳带有同轴通孔，用于穿装锁紧螺栓，安装耳的平面经过铣平处理，能与螺栓垫片、螺母端面完全贴合，锁紧时不会出现偏载滑移，保证锁紧力矩稳定传递。设计阶段首先要匹配对应规格的座管外径，圆弧段的曲率半径严格适配目标座管尺寸，安装耳的孔位中心距需要与配套前夹体的孔位完全对齐，避免装配时出现螺栓别劲的问题，同时安装耳的厚度经过强度校核，在常规锁紧力矩下不会出现塑性变形，圆弧段的壁厚均匀过渡，既保证整体结构强度，又尽可能控制部件重量，符合自行车配件轻量化的设计趋势。实际安装时，该夹体与前半夹体扣合在座管预设的安装位置，穿入螺栓后逐步拧紧两侧螺母，依靠夹体的环抱抱紧力将座垫导轨下方的连接结构与座管牢牢固定，可承受骑行过程中颠簸、发力踩踏带来的各个方向的载荷，不会出现座垫偏转、下沉的问题。结构上没有多余的冗余设计，所有棱边都做了小圆角过渡，避免应力集中点的产生，同时也能减少安装过程中划伤操作人员、刮蹭车架漆面的概率。从安装边界来看，该夹体的外轮廓尺寸适配常规自行车座管区域的安装空间，不会与座管下方的车架后上叉、刹车走线等结构产生干涉，两端安装耳的外侧平面间距控制在合理范围，适配常规规格的锁紧螺栓长度，不需要额外定制长螺栓就能完成装配。对于结构设计从业者来说，这类环抱式锁紧夹具的设计要点在于贴合面的形位公差控制、安装孔的同轴度保证，以及壁厚的均匀性设计，既要满足锁紧强度要求，又要兼顾安装便利性与轻量化需求，该部件的结构设计完全贴合自行车骑行场景的实际使用需求，没有多余的功能冗余，是典型的实用型机械连接结构。
