胶合板数控加工用定位夹紧工装夹具

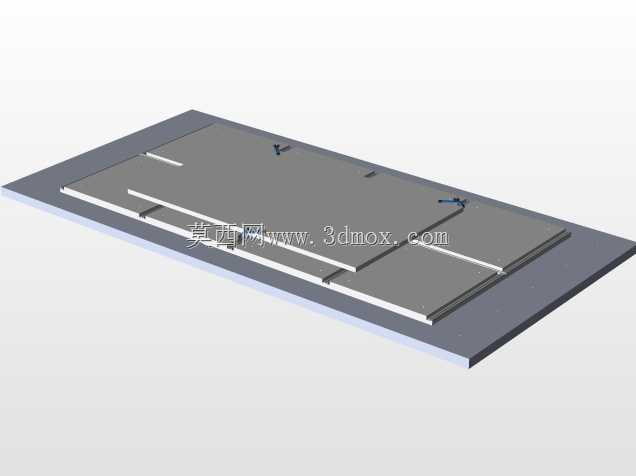

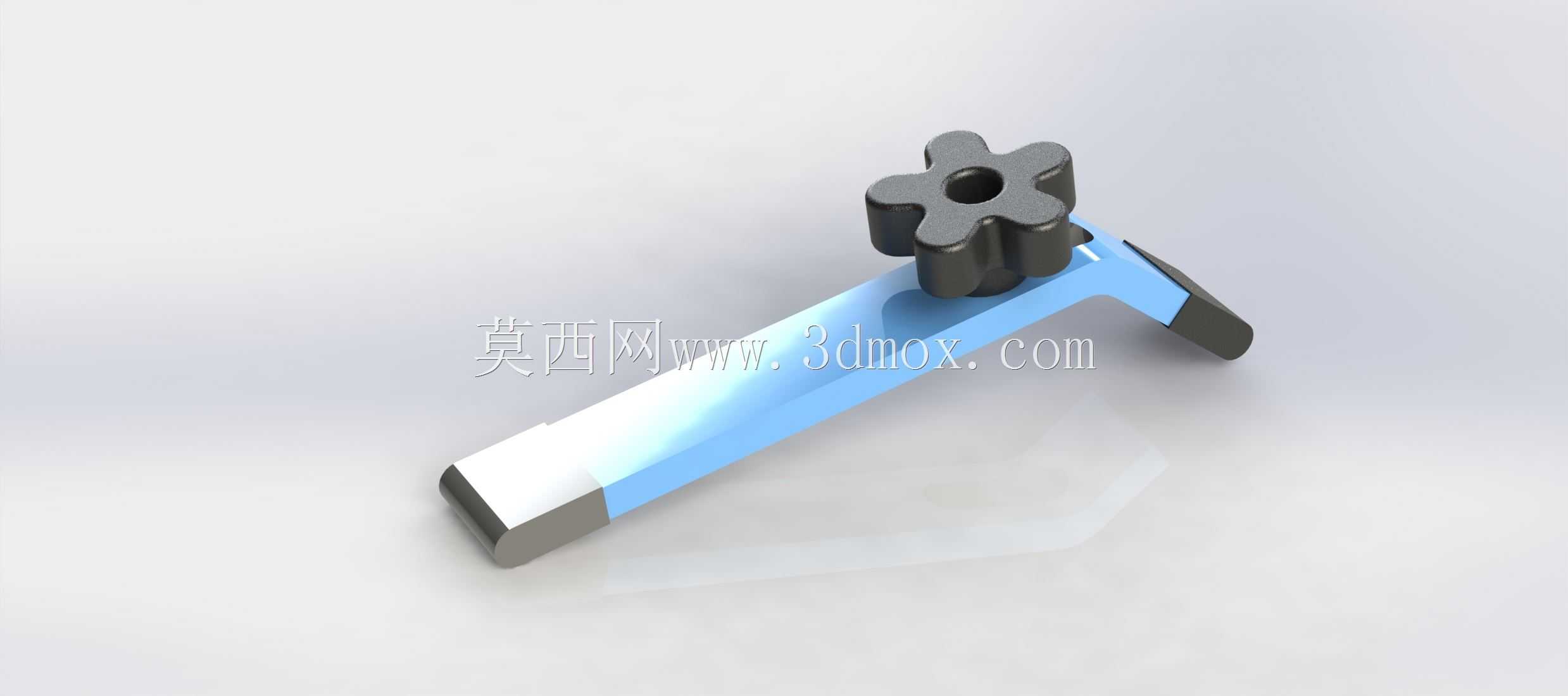

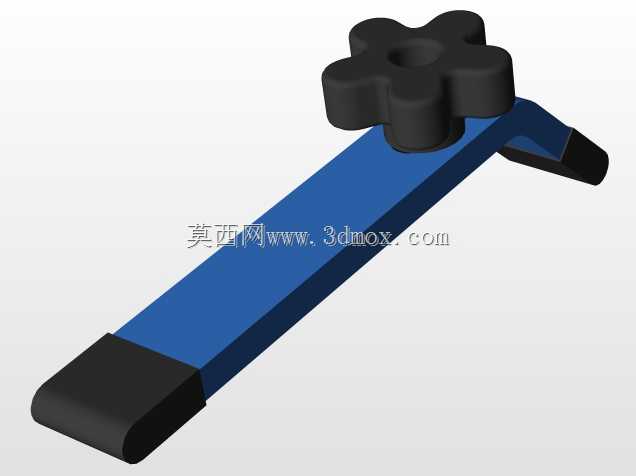

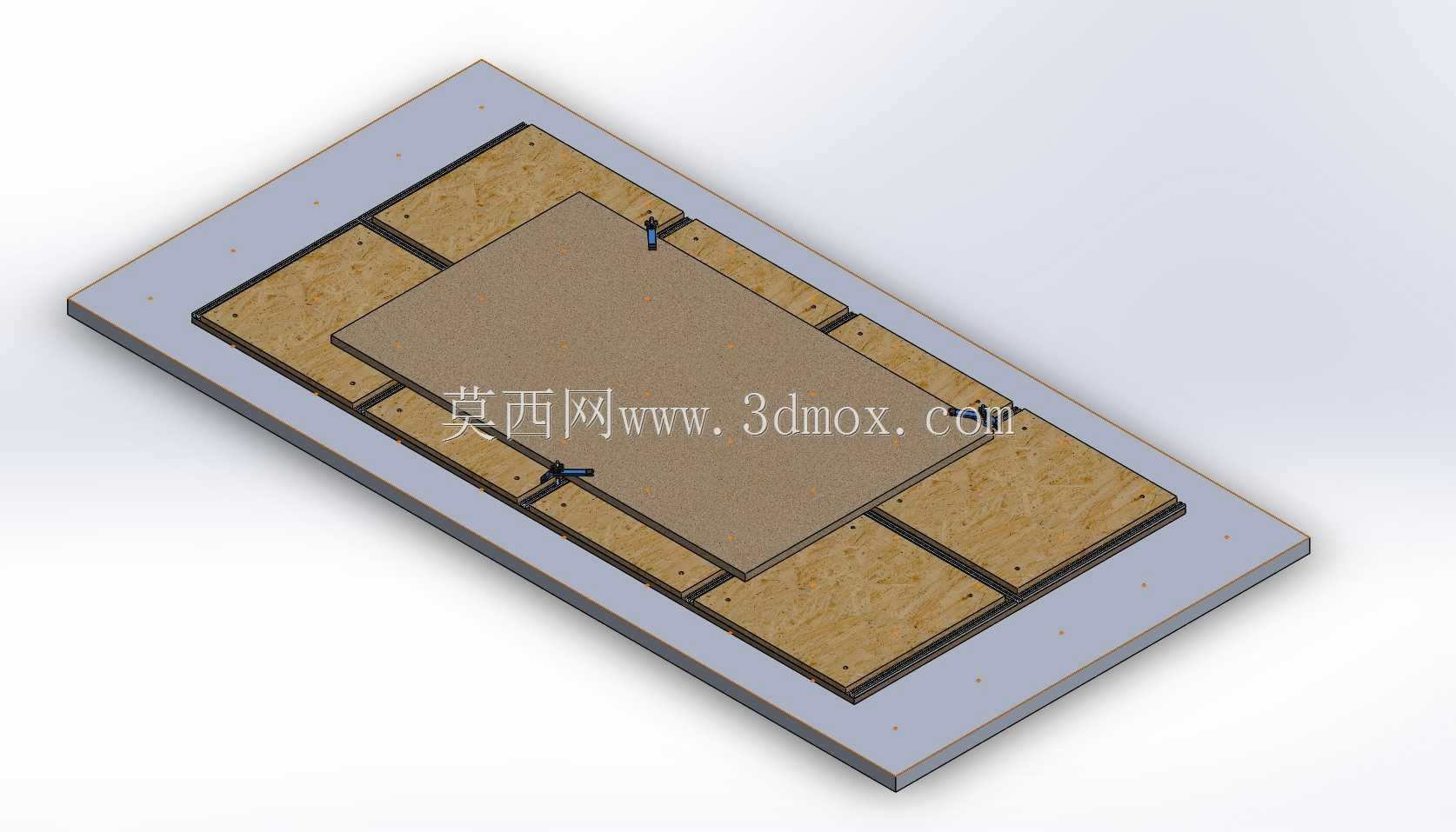

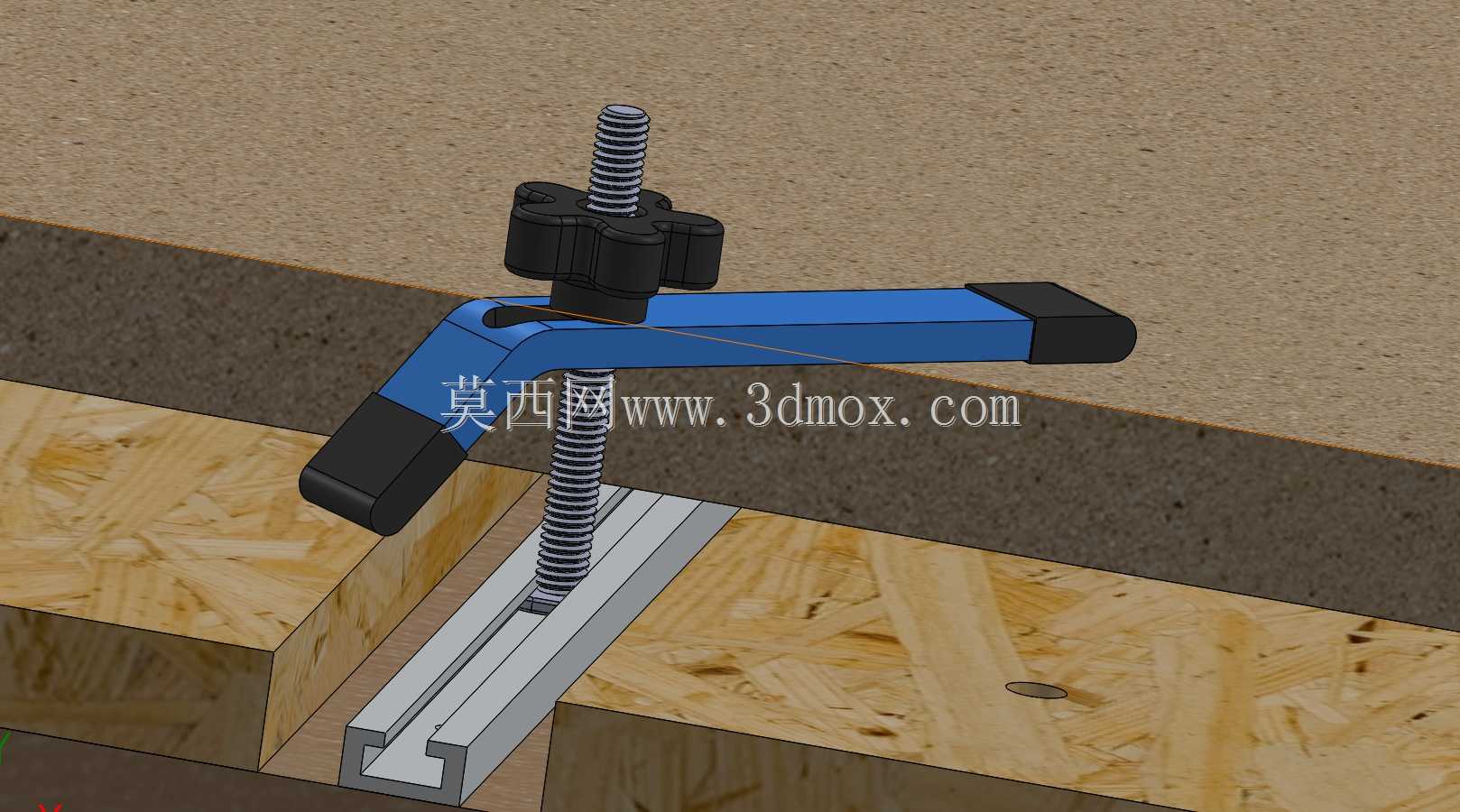

在定制板材数控加工场景中，胶合板这类幅面较大、材质存在各向异性的工件，装夹定位一直是影响加工精度与效率的核心环节。这套适配5×10规格CNC工作台的夹具，正是针对胶合板开料、铣槽、钻孔工序的装夹痛点设计，解决了传统压板装夹易压伤板面、定位基准偏移、边缘加工干涉的常见问题。整套夹具以工作台面为安装基准，底座采用带定位孔的平板结构，可直接匹配CNC工作台的标准T型槽安装间距，无需额外改造工作台面，安装时通过T型螺栓将底座整体固定在工作台指定区域，安装边界完全覆盖5×10工作台的有效加工行程，不会超出工作台边缘造成安全隐患。夹具的定位组件沿胶合板的幅面边缘分布，采用阶梯式挡块结构，内侧挡边贴合胶合板的侧边实现X、Y方向的粗定位，可适配不同厚度的胶合板装夹需求，挡块表面做了防滑处理，避免加工过程中板材受铣削力作用发生窜动。夹紧组件采用快压式结构，布置在相邻定位挡块的间隙位置，压头接触板材的部位采用非金属缓冲材质，既保证足够的夹紧力抵消铣削过程的侧向切削力，又不会在胶合板表面留下压痕，满足装饰类板材加工的表面质量要求。设计过程中充分考虑了加工干涉问题，所有夹紧与定位元件的高度均低于胶合板上表面的加工安全高度，铣刀走刀路径覆盖整个板材幅面时不会与夹具元件发生碰撞，无需在加工路径中额外设置避让抬刀步骤，可有效缩短单件加工的辅助时间。夹具的定位挡块采用模块化设计，可根据待加工胶合板的实际幅面调整挡块的固定位置，兼容多种尺寸规格的板材装夹，无需更换整套夹具即可适配不同批次的加工任务。底座上的定位孔采用等间距阵列排布，调整挡块位置时可快速对准安装孔位，减少装夹调整的辅助时间。整套夹具的受力结构经过优化，夹紧力沿板材边缘均匀分布，不会造成胶合板局部受力过大产生变形，尤其适合薄型胶合板的高精度加工场景，在板式家具定制、装饰板材加工、木质构件数控加工的生产场景中，可大幅降低装夹找正的时间消耗，提升板材加工的尺寸一致性，减少因装夹不当造成的板材报废问题。
