手动压紧式快速夹钳工装结构

在机加工工位、装配流水线、焊接工装台这类需要频繁重复装夹工件的场景里，这类手动压紧式夹钳是提升装夹效率的核心构件，相比传统螺栓压板的装夹方式，它能在几秒内完成工件的压紧与松脱，大幅降低辅助工时。从结构设计逻辑来看，这套夹钳采用了复合连杆的死点锁止原理，当压臂下压到工作位置时，连杆机构越过传动死点，此时即便工件受切削力、焊接应力产生反向顶推，夹钳也不会自行松脱，锁止可靠性完全能覆盖铣削轻加工、部件定位焊、装配压合这类常规工况的受力需求。

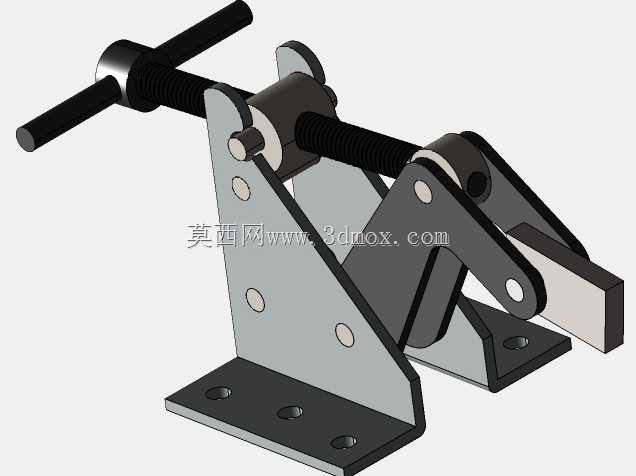

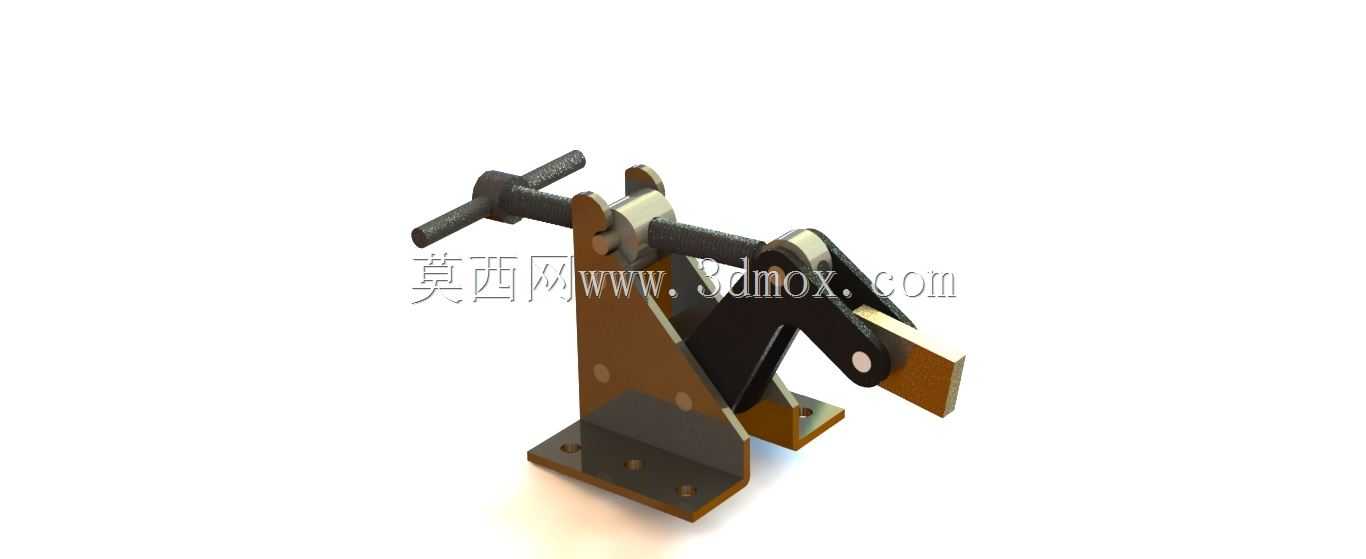

夹钳的底座采用带安装孔的立式折弯结构，安装边界可以适配常规厚度的工装台板，四个沉头安装孔能通过内六角螺栓直接固定在工装基板上，安装时不需要额外加工复杂的定位槽，只要保证底座安装面与工件支撑面的平行度，就能保证压头的压紧垂直度。前端的压头接触端做了平面接触设计，接触面积经过核算，不会在铝件、塑料件这类软质工件表面压出明显压痕，如果需要适配异形工件，也可以在压头端加装定制的压块，不需要改动夹钳主体结构。

操作端的T型调节螺杆可以根据工件的实际厚度调整压紧行程，调整范围能覆盖同系列不同厚度工件的装夹需求，不需要更换夹钳就能适配小范围的尺寸差异。整个夹钳的受力构件都采用了钣金折弯与销轴铰接的结构，铰接位置的销轴做了淬火处理，长期反复开合也不会出现铰接孔磨损失旷的问题，日常维护只需要定期在铰接点滴注润滑油，就能保证操作手感顺畅，不会出现卡滞。

在做三维建模的时候，这套组件的装配关系需要重点关注连杆铰接处的配合间隙，既要保证各连杆能灵活转动，又不能预留过大间隙导致压紧时出现虚位，压头的行程极限位置需要做干涉检查，避免压臂下压到极限位置时和底座或者工装台面上的定位块发生碰撞。实际选型应用时，要根据工件需要的压紧力匹配对应规格的夹钳，这套结构的压紧力属于中等级别，适合小型零部件的装夹定位，如果是重型切削工况，需要选择更大规格的加强型夹钳，同时要核算底座安装螺栓的剪切强度，避免夹紧力过大导致螺栓断裂。
