产品装配用插入式定位夹紧夹具结构

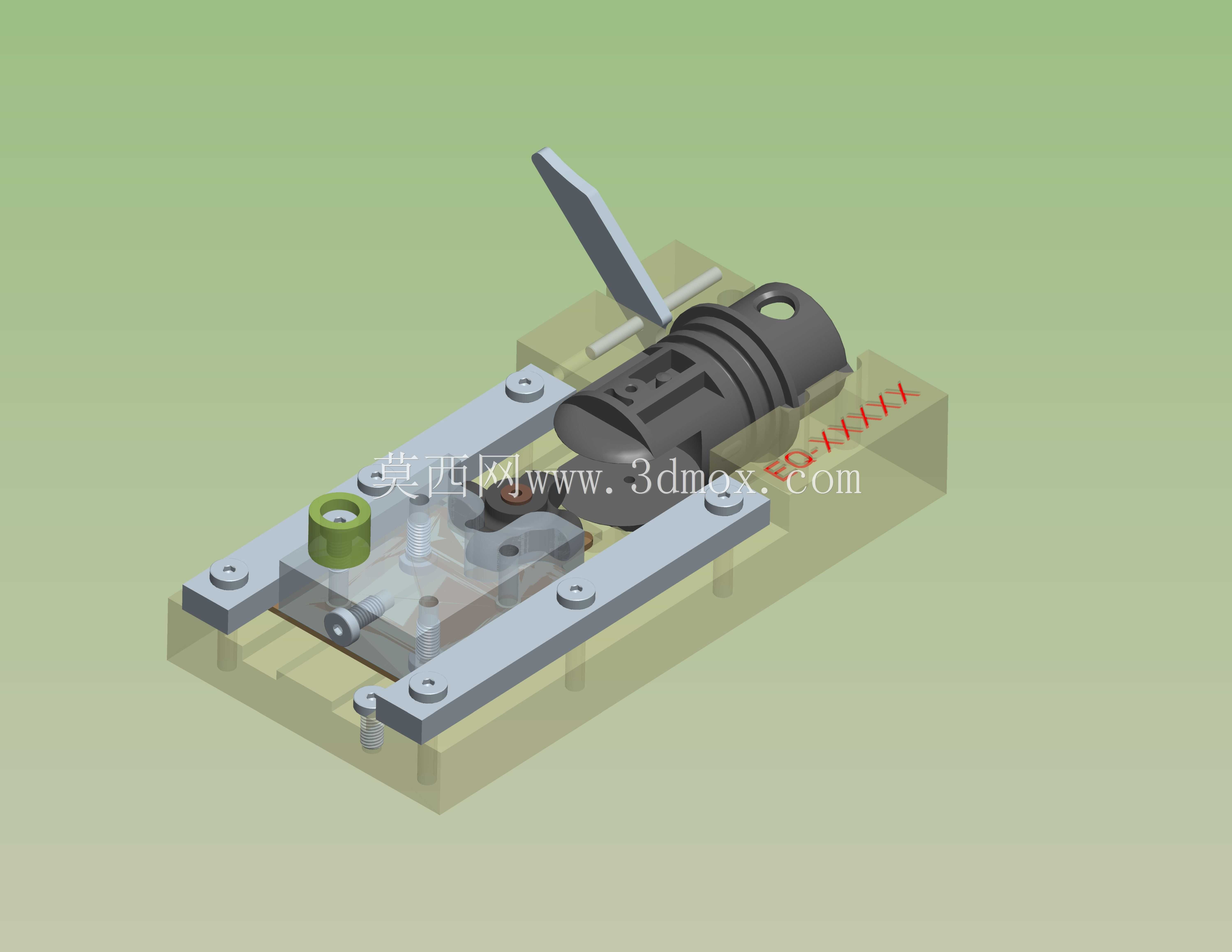

在中小批量零部件装配作业场景里，这类插入式夹具主要承担工件装配过程中的精准定位与可靠夹紧作用，避免装配过程中工件出现位移、偏斜，保障装配尺寸的一致性，降低人工对位的辅助工时，适配轴类、带插接结构零部件的压装、插接、锁付等多道装配工序。从结构设计逻辑来看，整套夹具采用底板作为安装基准，底板上预设的多组安装孔位可直接适配常规装配工作台的T型槽间距，安装时无需额外加工过渡连接板，可直接通过螺栓完成固定，整体安装边界控制在小型工作台的可用范围内，不会占用过多作业空间，适配单人工位的装配作业需求。夹具的定位单元采用仿形槽设计，完全贴合待装配工件的外轮廓曲面，放置工件时可自动完成初定位，无需反复调整位置，定位重复精度可满足常规民用机电产品的装配公差要求；夹紧单元采用杠杆式压合结构，操作端的扳动手柄延伸至夹具侧方，操作行程符合人工操作的人机工程要求，单次扳动即可完成夹紧与松开动作，操作力度适中，不会出现夹伤工件表面的情况。夹具上设置的导向柱结构可引导插接件沿固定轴向完成装配动作，避免插接过程中出现偏斜导致的工件损伤，配套的弹性缓冲结构可在装配到位后提供一定的缓冲余量，防止刚性冲击损坏工件的配合面。整套夹具的滑动配合面均预留了合理的间隙公差，长期使用过程中不易出现卡滞，日常维护仅需定期在滑动面涂抹润滑脂即可，无需复杂的拆解保养。对于结构设计从业者而言，这套夹具的结构布局具备较高的参考价值，其定位与夹紧单元的分离式设计思路，可直接迁移到同类异形工件的装配工装设计中，通过更换仿形定位块即可适配不同规格的同类工件，无需重新制作整套夹具基体，可有效降低工装的制作成本与设计周期。在实际产线应用中，这类夹具可搭配手动压接工具、小型气动压装设备使用，也可集成到半自动装配工位中作为工件定位载体，适配多品种小批量的柔性生产需求，相比通用台钳类夹持工具，其定位精度更高，装夹速度更快，不会对工件的已加工表面造成夹痕，可有效提升装配工序的良品率。
