桌面安装式垂直轴支撑固定座结构

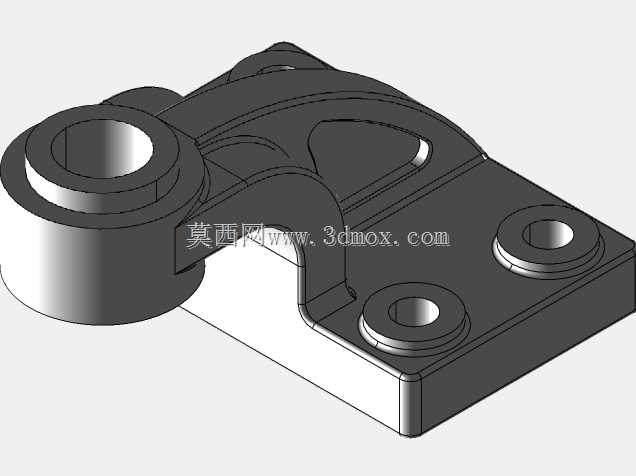

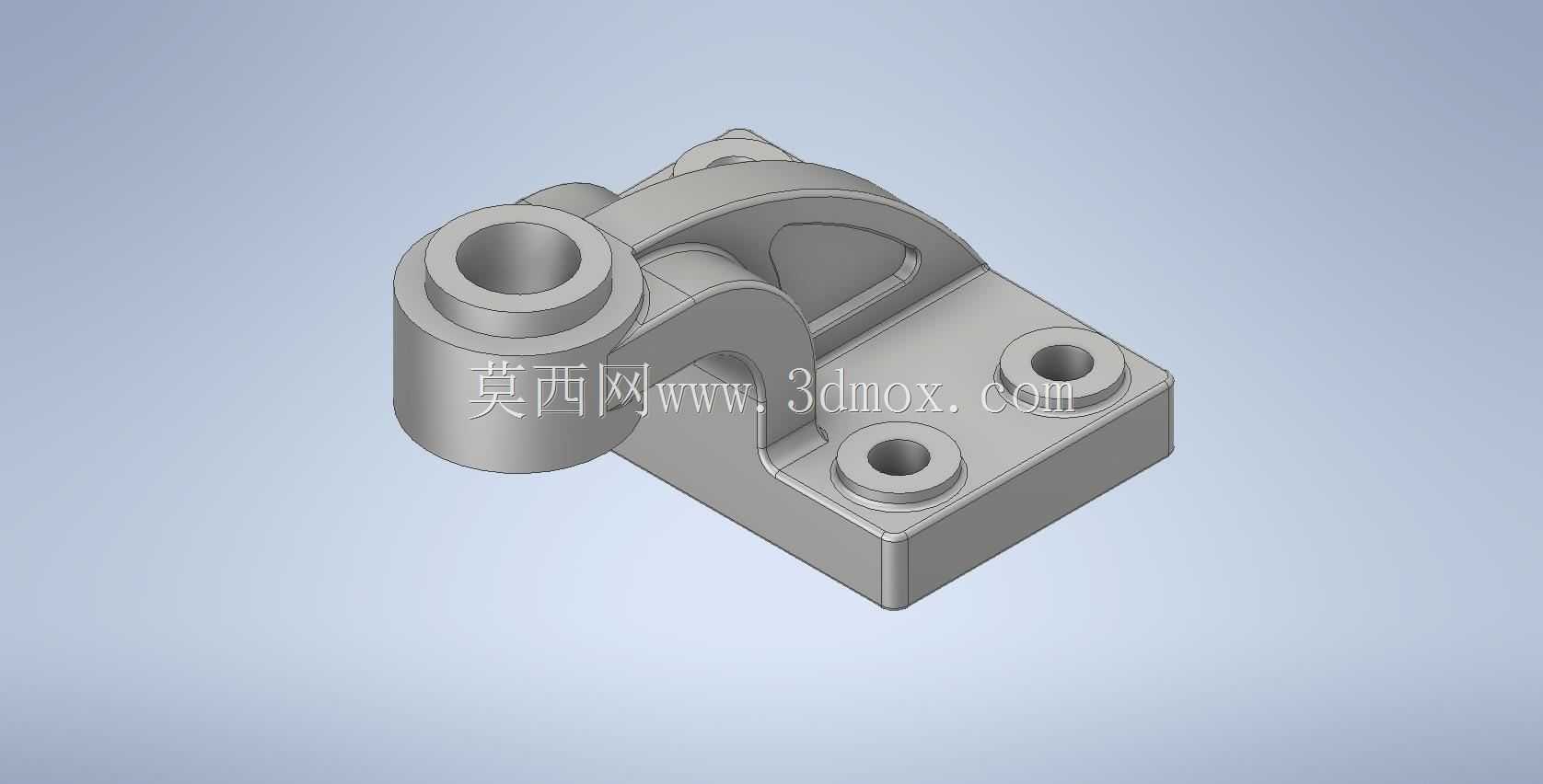

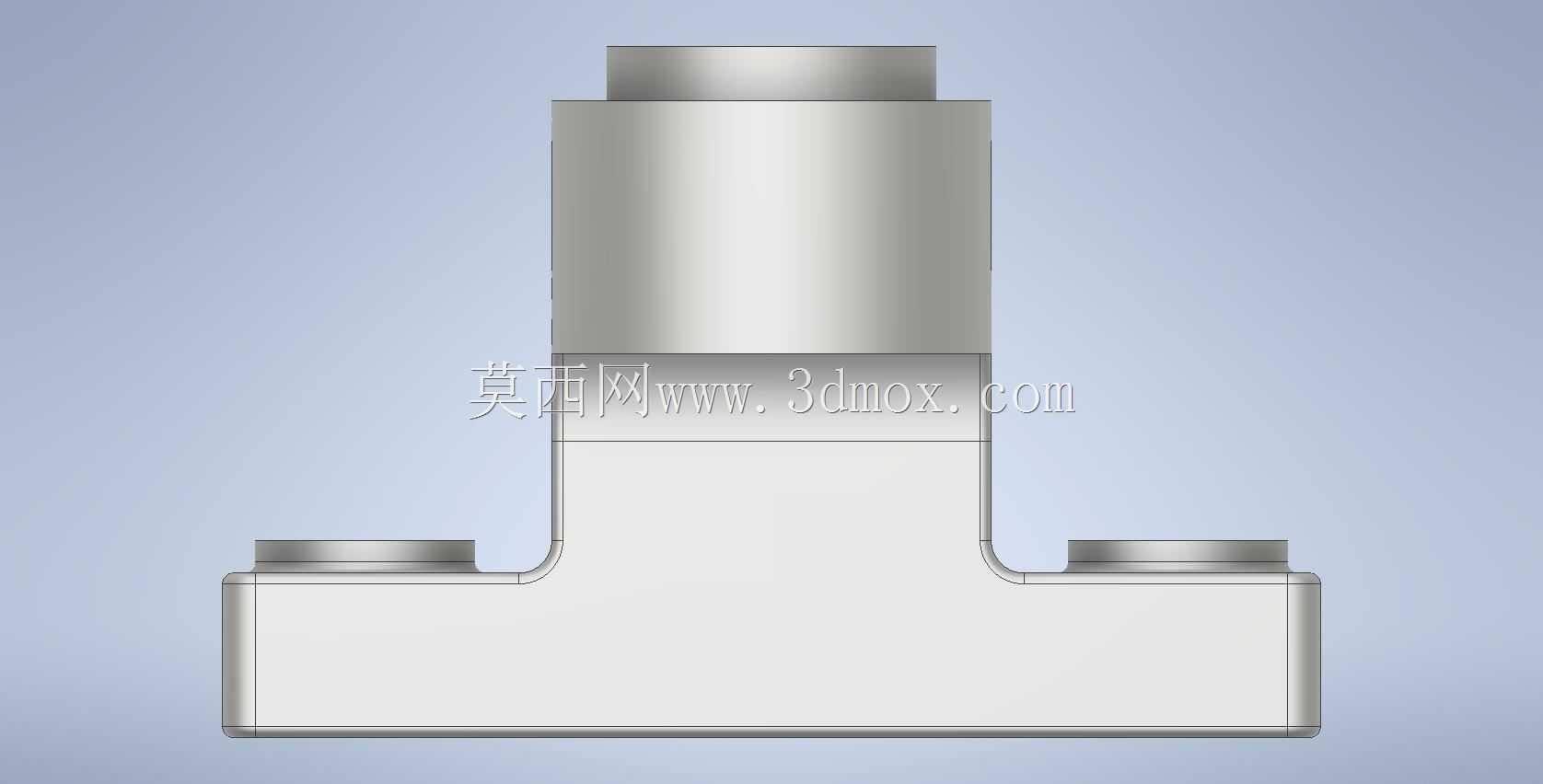

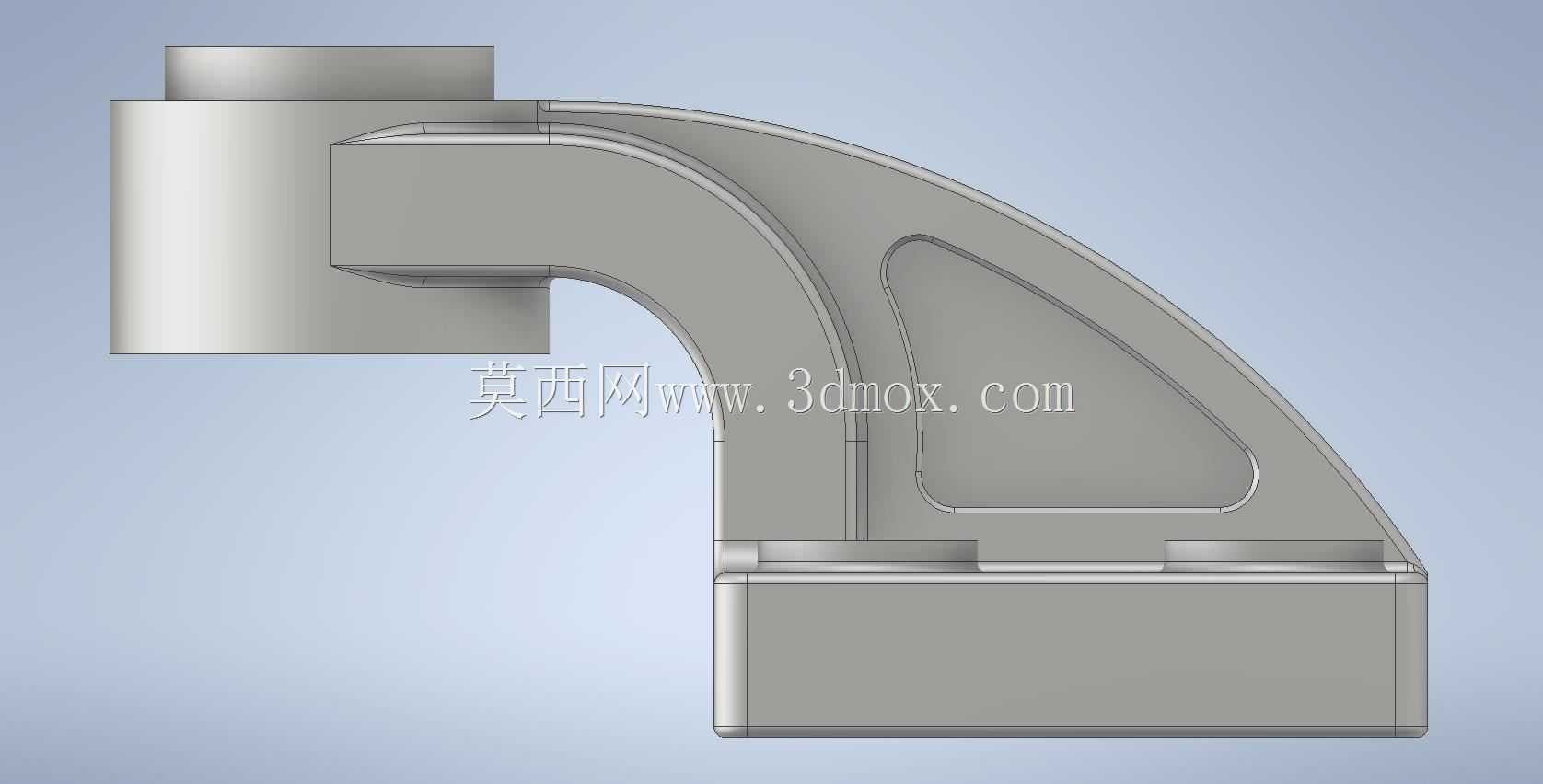

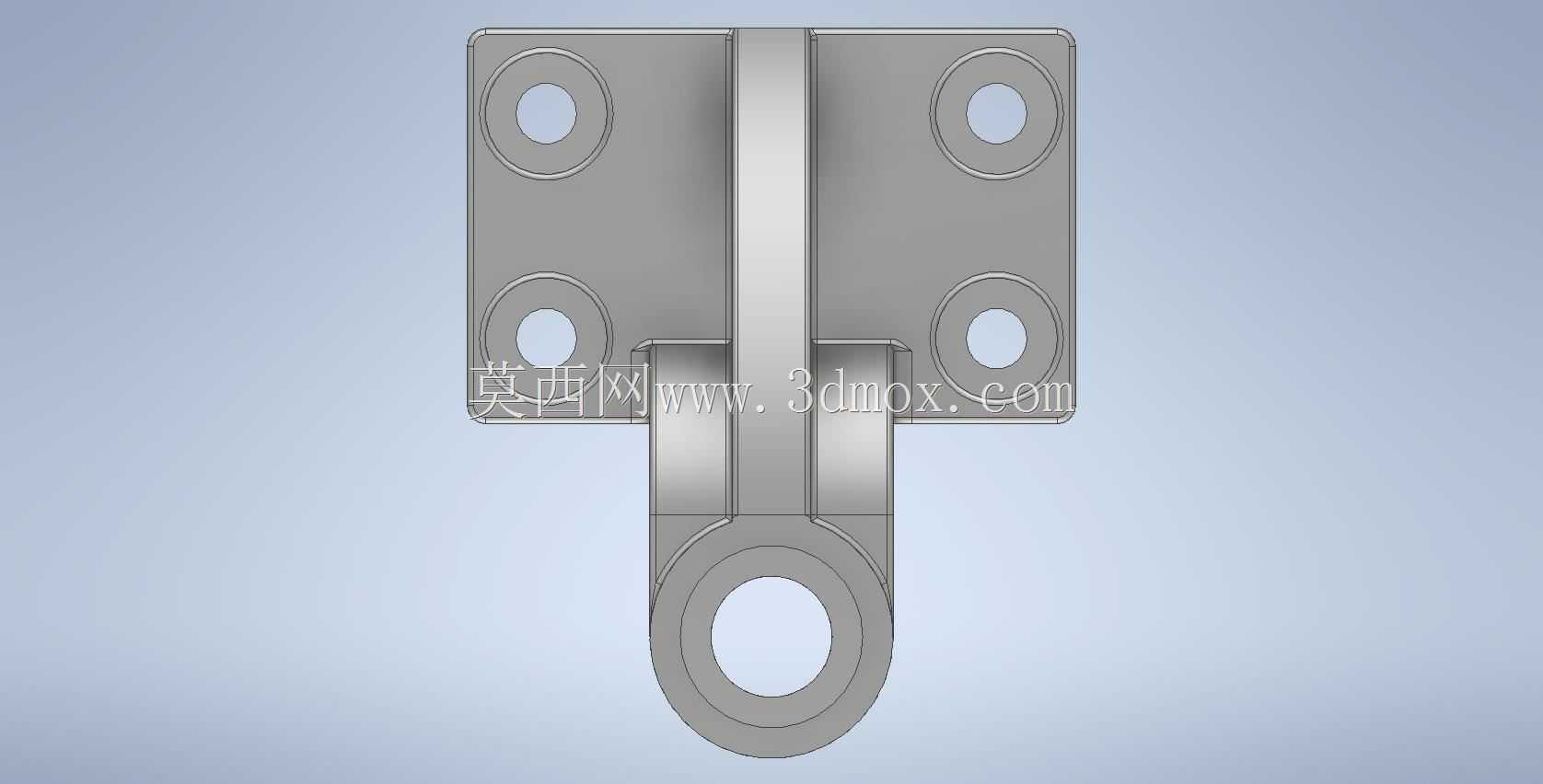

在轻工装配生产线、小型实验检测台架、桌面型非标工装的布局搭建中，垂直布置的20mm直径光轴往往需要稳定的下部支撑来抵消轴端负载带来的倾覆力矩，这款轴支撑块就是针对这类安装场景设计的定位支撑构件。从实际安装逻辑来看，该支撑块采用下置法兰式安装结构，底部方形基座设置两个同轴的安装沉孔，可通过内六角螺栓直接固定在T型槽工作台面、铝型材框架的安装板或者设备的钢制安装基板上，安装时不需要额外加工避让槽，基座底面做了全平面铣平处理，能保证和安装面完全贴合，避免锁紧后出现支撑偏斜的问题。支撑块上部的轴套孔为通孔设计，孔径匹配20mm直径的光轴，孔内壁预留了足够的配合公差区间，既可以选择间隙配合实现轴的低速转动，也能通过侧面预留的顶丝孔位实现轴的完全锁止，适配不同的功能需求。设计过程中，在轴套和安装基座的连接位置做了弧形加强筋过渡，没有采用生硬的直角连接结构，一方面能降低铸件或者机加工件的应力集中风险，在承受轴端径向负载时不会出现连接位置断裂的问题，另一方面弧形过渡的结构也能减少加工时的清根工序，降低生产制造的难度。从安装边界来看，基座的方形轮廓尺寸紧凑，不会占用过多的台面安装空间，轴套中心到基座安装面的垂直高度经过测算，刚好能让垂直安装的轴下端和安装面留出足够的安全间隙，不会出现轴端和安装面剐蹭的问题。在实际设备改造场景中，这类支撑块常用来固定导向轴、小型气缸的导杆、检测机构的定位轴，相比一体式的立式轴座，它的加强筋结构能提供更好的侧向刚性，在承受频繁往复的径向负载时不会出现基座变形的问题。建模过程中对所有的安装孔位做了沉头深度的精准标注，轴孔的同轴度、安装面的平面度都按照通用机械零部件的公差要求做了参数化设置，不管是用来做3D打印的原型验证，还是直接导出工程图做机加工生产，都能直接匹配常规的加工工艺要求，不需要额外做结构修正。
