万向节连接锁紧操作工装结构

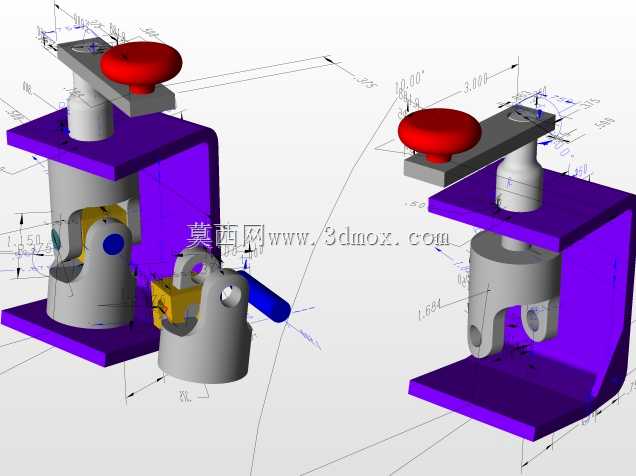

这套结构主要面向小扭矩传动链路的快拆锁紧场景，常见于小型实验台架、轻工装配线的手动工位，用来实现两根交错轴之间的动力传递快速通断，不需要额外工具就能完成传动链路的接合与脱开，适配日常需要频繁切换传动状态的手动操作工位。从结构设计逻辑来看，整体采用立式安装布局，紫色L型安装基座作为整个组件的承载基准，基座底部预留了平直的安装贴合面，可直接通过螺栓固定在设备台架的安装平面上，安装边界不会超出基座外轮廓，不会和周边相邻的传动部件产生运动干涉。上部的红色蘑菇头操作件是手动操作的施力部位，按压后可带动内部的拨叉结构动作，驱动下部的万向节连接头完成锁紧或释放动作，操作行程经过限位设计，不会出现过压导致内部构件卡滞的问题。万向节连接部分采用十字轴式铰接结构，可补偿两根连接轴之间的小角度偏斜，允许两轴存在一定的安装同轴度误差，降低了安装时的对位精度要求，即使现场安装存在小幅角度偏差，也能稳定传递扭矩，不会出现传动卡滞或异响。侧面设置的蓝色操作手柄是辅助锁止结构，当万向节接合到位后，扳动该手柄可插入连接头的锁止槽内，防止设备运行过程中因为振动导致连接意外脱开，提升工位操作的安全性。整个结构的运动部件都做了限位约束，所有铰接位置都预留了足够的转动间隙，不会出现运动死点，操作时的施力方向垂直向下，符合人工操作的施力习惯，单次操作的按压力度控制在普通人单手可轻松完成的范围内，长时间操作也不会产生明显的疲劳感。在实际应用中，这类结构不需要配套气动或液压动力源，纯手动操作即可完成动作，适合没有配套动力源的简易工位使用，维护时只需要定期在铰接位置加注润滑脂，就能保证长期动作顺畅，整体构件没有易损的精密零件，常规工业环境下使用寿命较长，也能适配多粉尘、少量油污的车间工况，不会因为常规的工业环境污染物导致动作失效。
