锥型结构工业钻轴精密机械构件

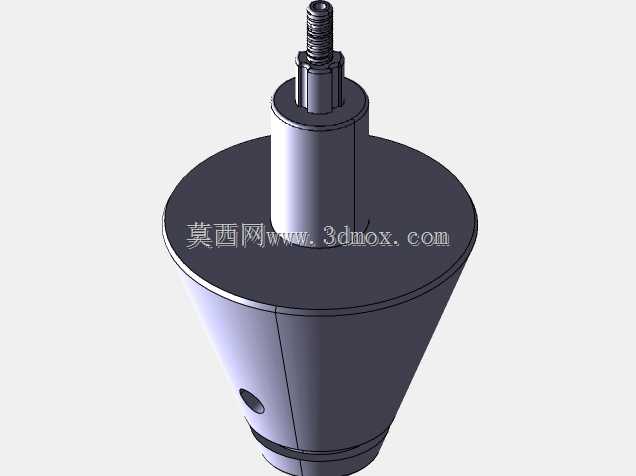

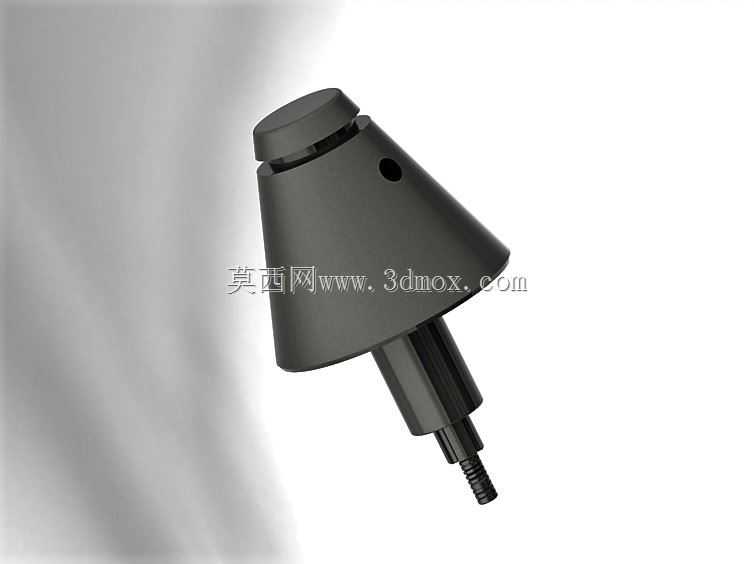

这款钻轴构件主要应用于精密钻削加工工位，可适配台式钻床、专用钻孔工装以及自动化钻削单元的末端执行端，承担钻孔作业时的扭矩传递与钻头装夹定位功能。从结构设计来看，上部采用锥台型外壳设计，大端直径大于下部连接段，这种构型一方面可以在钻削进给时提供足够的结构刚性，抵抗钻削过程中产生的径向切削力，避免钻轴出现偏摆影响孔位精度；另一方面锥面结构可适配安装工位的定位锥面，实现快速装配时的自定心，减少装配找正的辅助工时。外壳侧面开设的径向小孔，主要用于钻削作业时的散热与排屑通道，可将钻削过程中渗入壳体内部的切屑碎屑随气流排出，同时辅助内部传动结构的空气流通散热，避免长时间高速运转时内部积热导致的部件磨损加剧。下部的阶梯轴段采用多阶直径递减的设计，每一段轴肩都对应安装位的定位台阶，装配时可直接抵靠对应安装端面实现轴向定位，无需额外调整轴向间隙，最末端的细牙螺纹段用于锁紧装夹的钻夹头或者直接固定专用钻头，细牙螺纹的自锁特性可以避免钻削反转时钻头出现松脱掉落的风险。在安装边界上，上部锥台的最大外径决定了该钻轴可适配的安装座最小内孔尺寸，下部阶梯轴的各段长度与直径需要与安装工位的轴承位、隔套尺寸完全匹配，装配时需保证锥台大端面与安装座端面的贴合度，端面跳动公差需控制在合理范围内，才能保证钻轴运转时的同轴度要求。实际应用中，这类钻轴多用于小型零件的精密钻孔工序，比如电子五金件的安装孔加工、小型压铸件的定位孔钻削，相比直筒型钻轴，锥型外壳的结构在相同安装空间下能获得更好的抗扭刚性，钻削过程中的振动更小，可有效提升钻孔的表面光洁度与孔位位置精度。设计时还考虑了日常维护的便利性，外壳与下部轴体采用分体装配结构，后期更换内部轴承或者密封件时，无需整体报废构件，仅需拆解对应连接部位即可更换易损件，降低了产线的运维成本。
