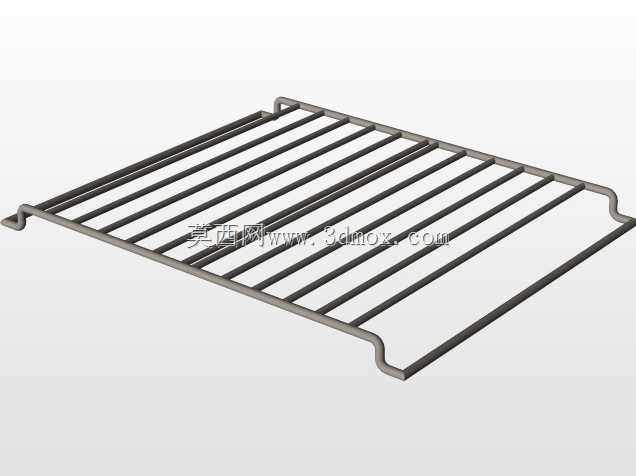

金属条式层架支撑置物网架

这类条式金属网架常作为层间承载部件应用在商用冷柜、烤箱、物料周转架、仓储轻型货架等场景中，核心作用是承托放置于其上的货品、食材、工装工件等物件，依靠条杆间的镂空结构实现通风、沥水、热量均匀传导的效果，避免密闭搁板带来的积留冷凝水、热量阻隔、积尘难清理的问题。设计时首先要考虑承载边界，条杆采用等间距平行排布，间距控制在15-25mm区间，既保证小尺寸物件不会从间隙掉落，又最大化镂空占比，外围采用整根金属杆弯折形成闭合边框，边框两端做下折弯钩结构，不需要额外紧固件即可直接卡入柜体或架体两侧的支撑卡槽内，安装时直接对准卡槽推入即可到位，拆卸时向上抬起即可取出，无多余连接结构，日常维护清理十分便捷。从结构受力角度看，平行条杆两端与边框满焊连接，边框的弯折处做圆弧过渡避免应力集中，整体采用圆钢弯折焊接成型，表面做防锈镀层处理，适配高低温、高湿度的使用环境，不会因长期处于冷藏低温、烘烤高温或者潮湿环境出现锈蚀掉漆的问题。安装边界上，弯钩的下折高度与配套架体的卡槽深度匹配，推入后横向无窜动间隙，纵向承重时弯钩与卡槽的接触面做平直处理，承重时受力均匀不会出现局部应力过大导致的架体变形。日常使用中，这类网架可根据存放物品的高度灵活调整层间位置，不需要借助工具即可快速拆装调整，镂空结构也让气流可以在层间自由流通，在冷藏场景中能保证柜内温度均匀，在烘烤场景中能让热空气循环覆盖食材全部表面，在仓储置物场景中能直观看到下层存放的物品，也不会积累散落的灰尘杂物。建模过程中优先采用结构钢构件生成条杆与边框，通过路径扫描完成弯折边框的成型，焊接处做微小的焊道凸起处理还原实际加工细节，弯钩的弯折半径匹配实际金属杆弯折的最小工艺半径，避免出现设计上无法加工的锐角弯折结构，整体结构无复杂曲面，全部采用规则金属杆件拼接，加工时可直接采用标准圆钢下料、弯折、焊接完成，加工工艺成熟，量产成本可控，适配多类需要层间隔断置物的设备与架体结构。
