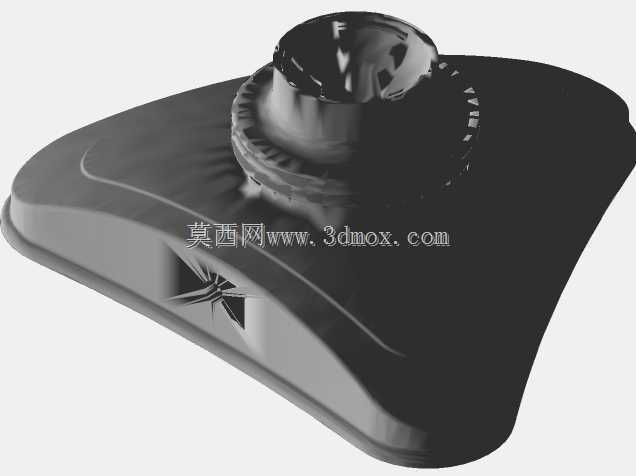

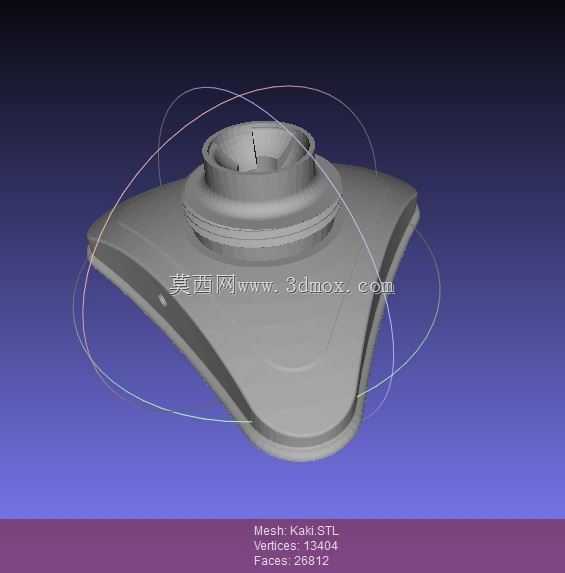

SolidWorks卡基造型试驾建模教学实例

本次建模实例围绕曲面类手持类零部件的全流程设计展开，覆盖从草图基准搭建到最终特征修整的完整设计链路，可直接应用于消费电子手持配件、小型工业操作手柄类产品的结构设计场景。设计初期优先确定整体安装边界，整体轮廓贴合单手握持的人机工程弧度，主体最大外轮廓控制在掌心可完全包覆的尺寸区间，边缘过渡圆角全部采用连续曲率处理，避免握持时出现硌手的棱角，同时预留出内部元器件的安装空腔，壁厚均匀控制在1.8-2.2mm区间，满足注塑成型的工艺要求，不会出现缩痕、填充不足的成型缺陷。建模过程中先以基准面搭建核心轮廓草图，通过几何约束锁定主体对称关系，先完成凸台基座的实体拉伸，再依次处理曲面偏移、顶点倒圆角、曲面切割等细节特征，针对握持区域的防滑纹理，采用圆周阵列结合曲面投影的方式生成，纹理深度控制在0.3mm，既保证握持摩擦力又不会积藏污渍。针对安装配合面，单独拆分出定位凸台与卡扣卡槽结构，凸台公差按照IT7级精度预留装配间隙，卡扣的变形量控制在材料允许的弹性形变范围内，无需额外紧固件即可完成上下壳体的装配。设计过程中同步验证特征的可修改性，所有草图均保留完整的几何约束关系，调整核心尺寸参数时可直接驱动整体模型更新，无需重新绘制后续特征，大幅提升同类型产品的改型设计效率。针对曲面过渡区域，采用曲率梳检查工具验证曲面连续性，确保外观面无明显折痕，满足后续外观喷涂、晒纹的表面处理要求。整体模型的分型面设置在产品最大轮廓线位置，脱模斜度统一取1.5度，符合注塑模具的开模方向要求，无需额外做侧向抽芯结构，可有效降低后续模具开发的成本与周期。
