多安装位钣金折弯金属板支撑固定架

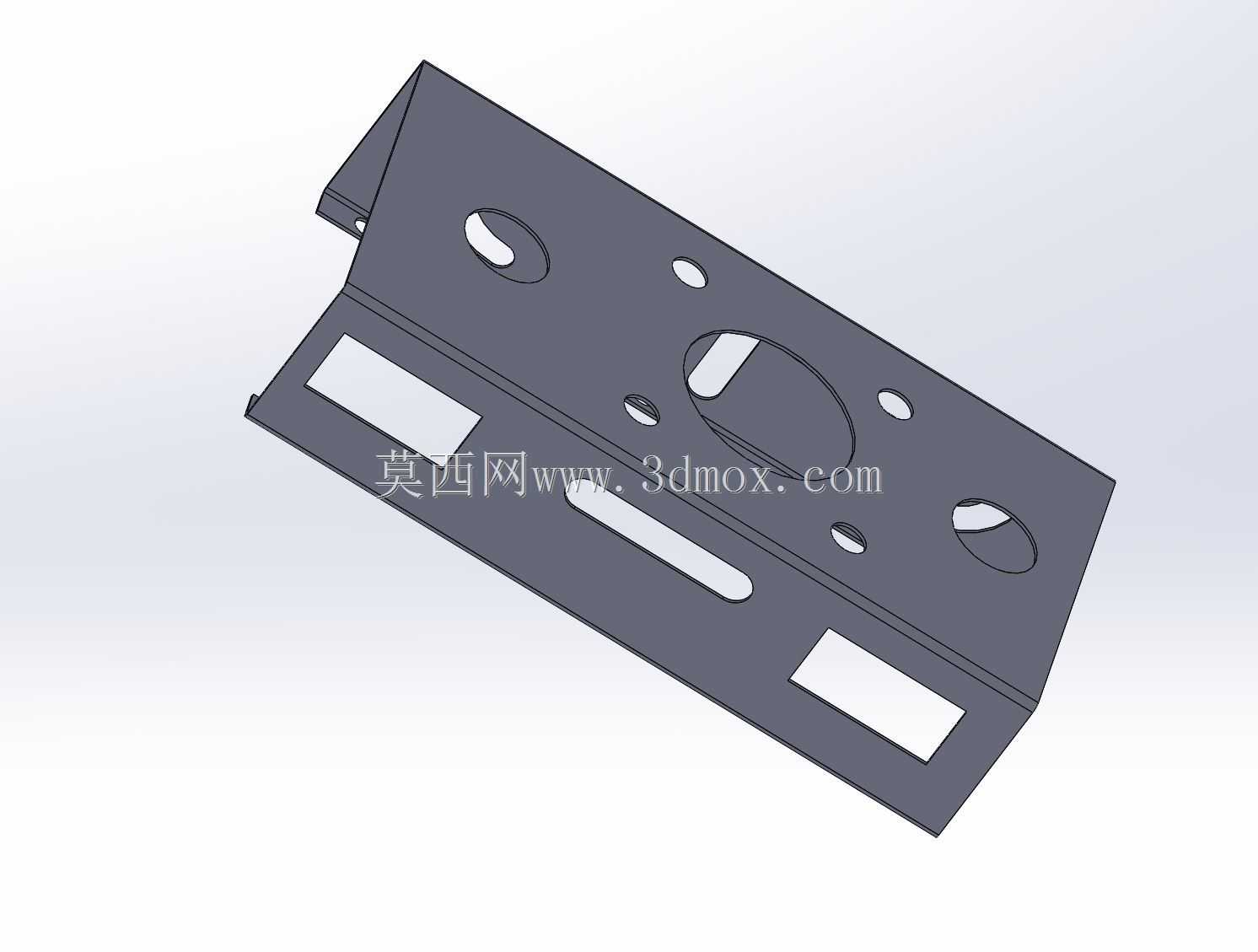

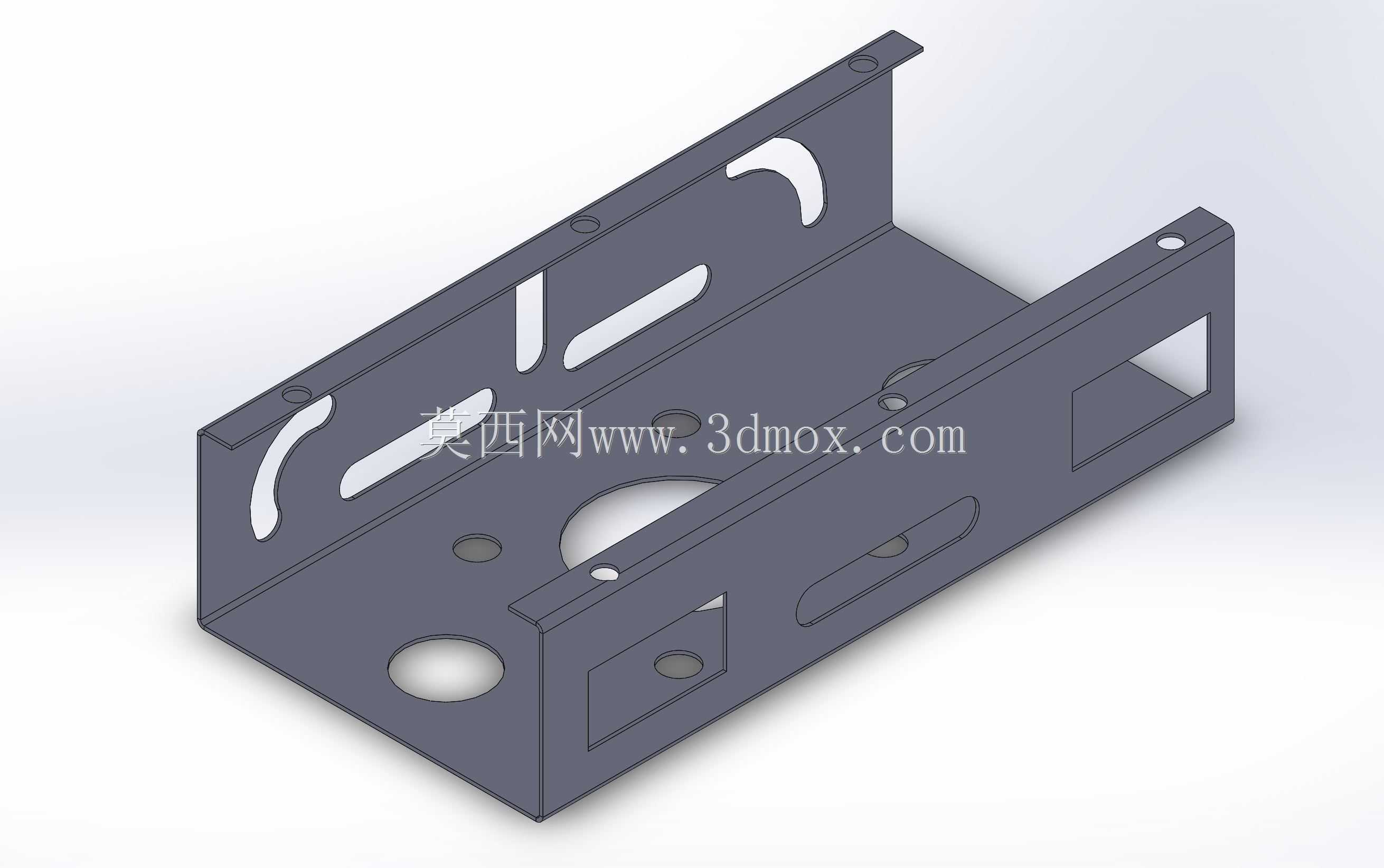

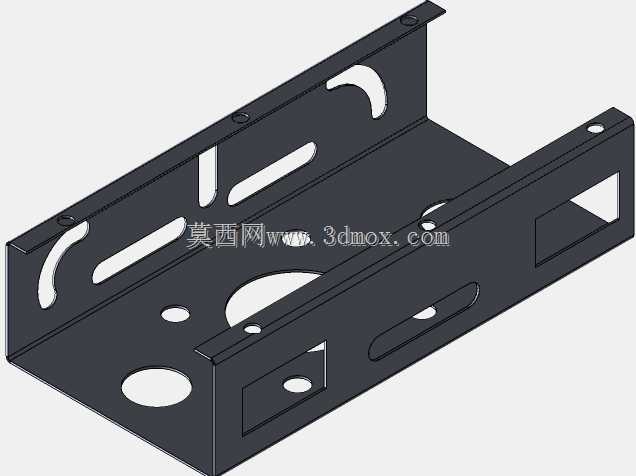

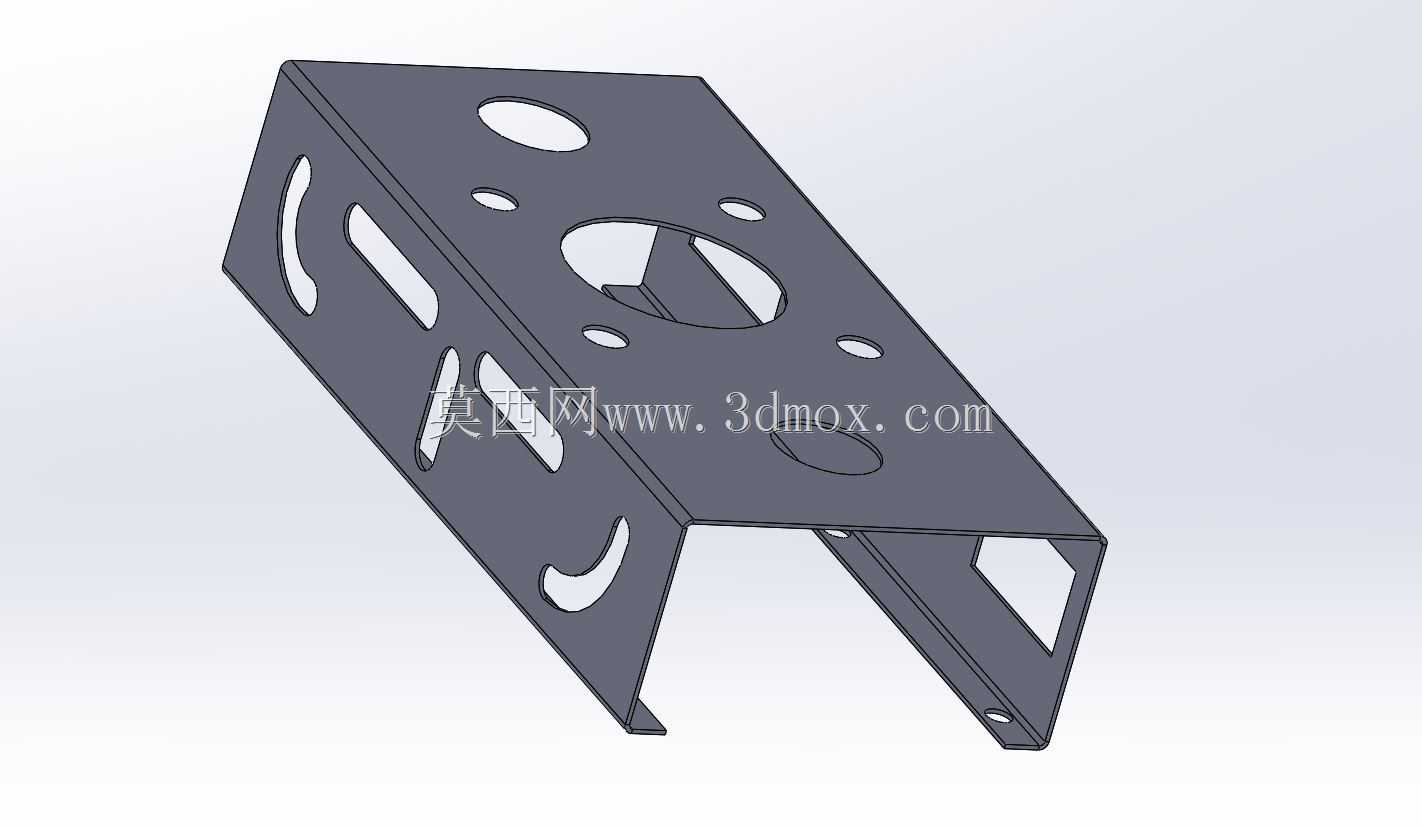

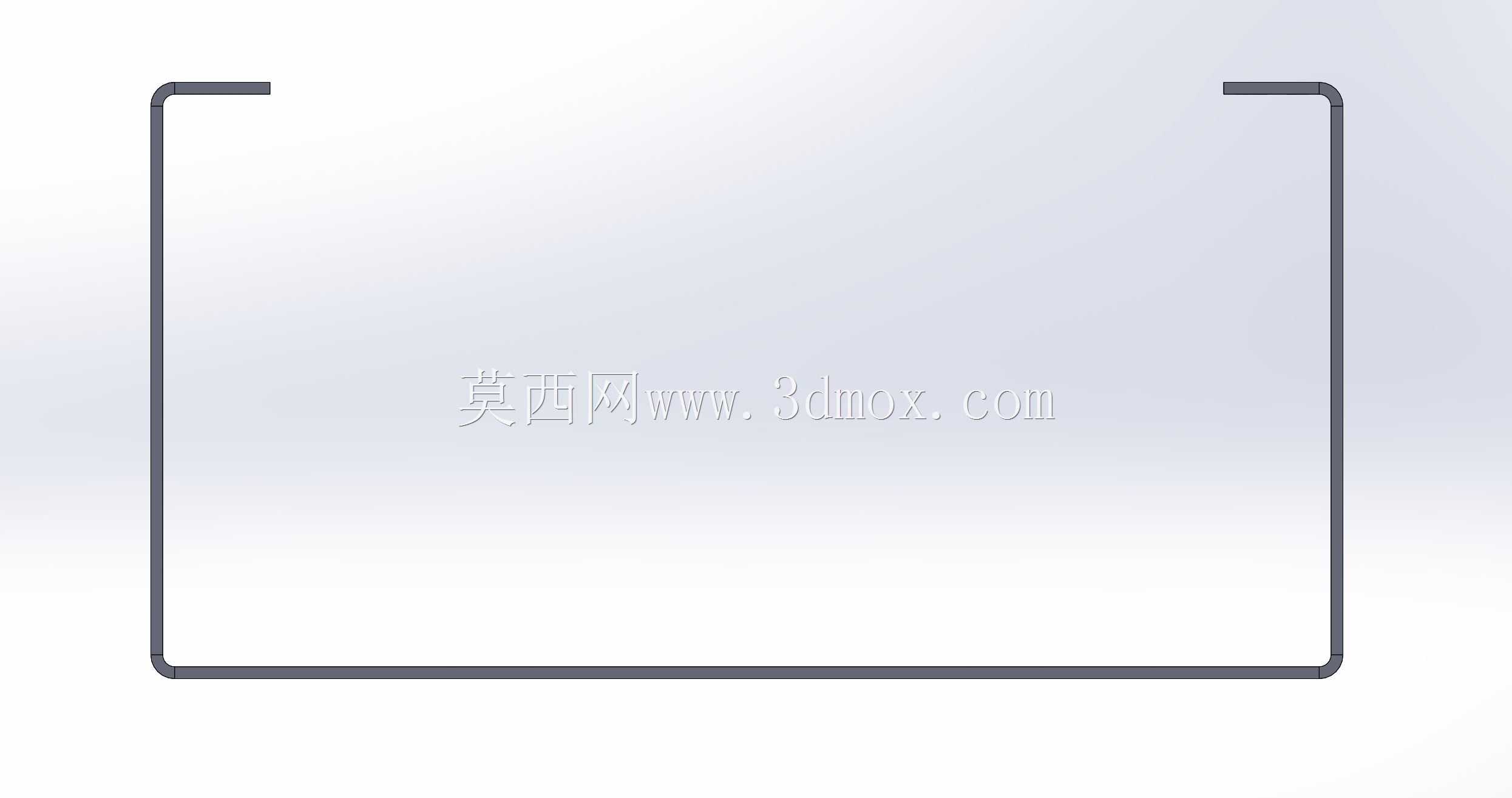

这款钣金折弯成型的金属板支架，在工业装配场景中多用于小型功能模组、传感元件、管线分路模块的承载固定，常见于自动化生产线旁的辅助安装工位、小型电控箱内部元件承托、检测设备的探头固定位，也可作为非标设备中跨部件的转接支撑件使用，替代零散的角码拼接方案，减少装配时的零件对齐工作量。从结构设计来看，整体采用单块钣金板经多次折弯形成U型承托腔体，折弯边预留的翻边高度刚好匹配常规小型模组的安装进深，避免安装后元件突出支架边缘造成磕碰。顶面开设的大直径圆孔为元件的走线或操作端预留了穿过空间，周围分布的小圆孔适配M3-M5规格的紧固件，可根据安装元件的孔位灵活选择固定点，无需额外扩孔；侧面开设的长圆孔与异形槽，一方面用于支架自身与设备机架的安装固定，长圆孔的设计可抵消机架安装孔的位置公差，降低现场装配的对位难度，另一方面异形槽可作为侧面走线的出线口，也可用于固定侧装的小型辅件，比如管线夹、小型标签座等。支架下端延伸出的带孔折边，可作为底部辅助支撑点，当支架承载重量稍大的元件时，可通过下端折边与安装面锁付，提升整体结构的抗倾覆能力，避免单侧受力导致支架变形。设计时充分考虑了钣金加工的工艺性，所有折弯处均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，所有开孔的边缘距离折弯线的距离均大于板材厚度的1.5倍，防止折弯时孔位被拉扯变形。安装边界方面，支架的整体宽度适配常规20-40规格的铝型材安装间距，可直接固定在铝型材框架的槽面上，无需额外加装转接板，腔体内部的净空间可容纳尺寸不超过腔体长宽高的方形功能模块，侧面的槽位允许安装时存在±2mm的位置调整量，降低了配套安装面的加工精度要求。实际使用中，这类支架无需二次焊接加工，所有安装孔位均在钣金下料阶段一次冲压成型，装配时只需通过紧固件锁付即可完成固定，相比焊接支架不存在焊后变形需要校形的问题，表面做喷塑或镀锌处理后即可直接使用，适合批量装配的非标设备场景，也可作为小型台架设备的元件承托件使用，在需要频繁调整元件位置的调试工位，侧面的长圆孔设计可快速松开紧固件调整支架位置，无需完全拆除螺丝，提升调试效率。
