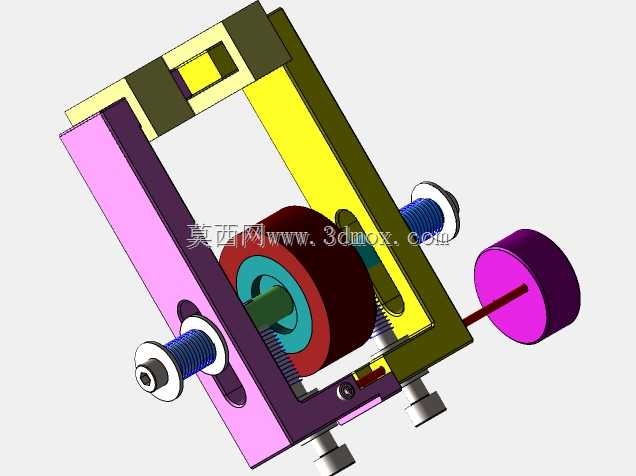

辊类工件侧压式手动夹紧工装结构

该夹紧结构主要面向机加工、装配工序中辊类、轴类带回转面工件的装夹需求，在小型零件钻孔、端面修磨、部件预装等工位中可替代通用台钳完成工件的快速定位固定，尤其适配直径范围在30-80mm的短辊类工件，无需额外制作适配软爪即可完成装夹，能有效减少工装换型的调整时间。结构整体采用框式承载主体作为安装基础，框体两侧开设同轴导向孔用于安装调节螺杆，螺杆端部配设带圆弧接触面的压头，可贴合辊类工件的圆柱外表面，避免装夹过程中出现工件表面压痕或定位偏移，框体内部预留的工件容纳空间可兼容不同长度的短轴类零件，底部设置的两个定位凸台可直接固定在工作台T型槽上，安装边界尺寸控制在150mm×120mm×100mm范围内，不会占用过多工位操作空间。设计过程中优先考虑手动操作的便捷性，两侧螺杆的操作端设置大直径滚花旋钮，操作人员无需借助扳手即可手动完成夹紧与松卸动作，压头与螺杆之间采用活动铰接结构，可自动适配工件外圆的角度偏差，保证夹紧力均匀分布在接触面上，避免单点受力导致的工件变形。框体内部还设置了可调式支撑块，可根据工件直径调整支撑高度，让工件轴线始终与两侧压头的施力轴线保持重合，消除装夹过程中的倾覆力矩，保证加工过程中工件不会出现窜动。不同于常规的三爪卡盘或平口钳结构，该夹紧结构采用双侧对向施压的夹紧逻辑，施力方向垂直于工件轴线，装夹时工件可直接放置在内部支撑块上，无需反复调整对中位置，单人即可在数秒内完成装夹操作，在小批量零件加工、教学实训、简易装配工位中具备较强的实用性。结构的所有受力部件均采用刚性连接设计，框体选用矩形截面型材拼焊加工后做时效处理，长期使用不会出现框架变形导致的夹紧精度下降，螺杆采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，压头接触面可根据工件材质更换尼龙、铜质等不同材质的垫块，适配不同表面硬度工件的装夹防护需求。
