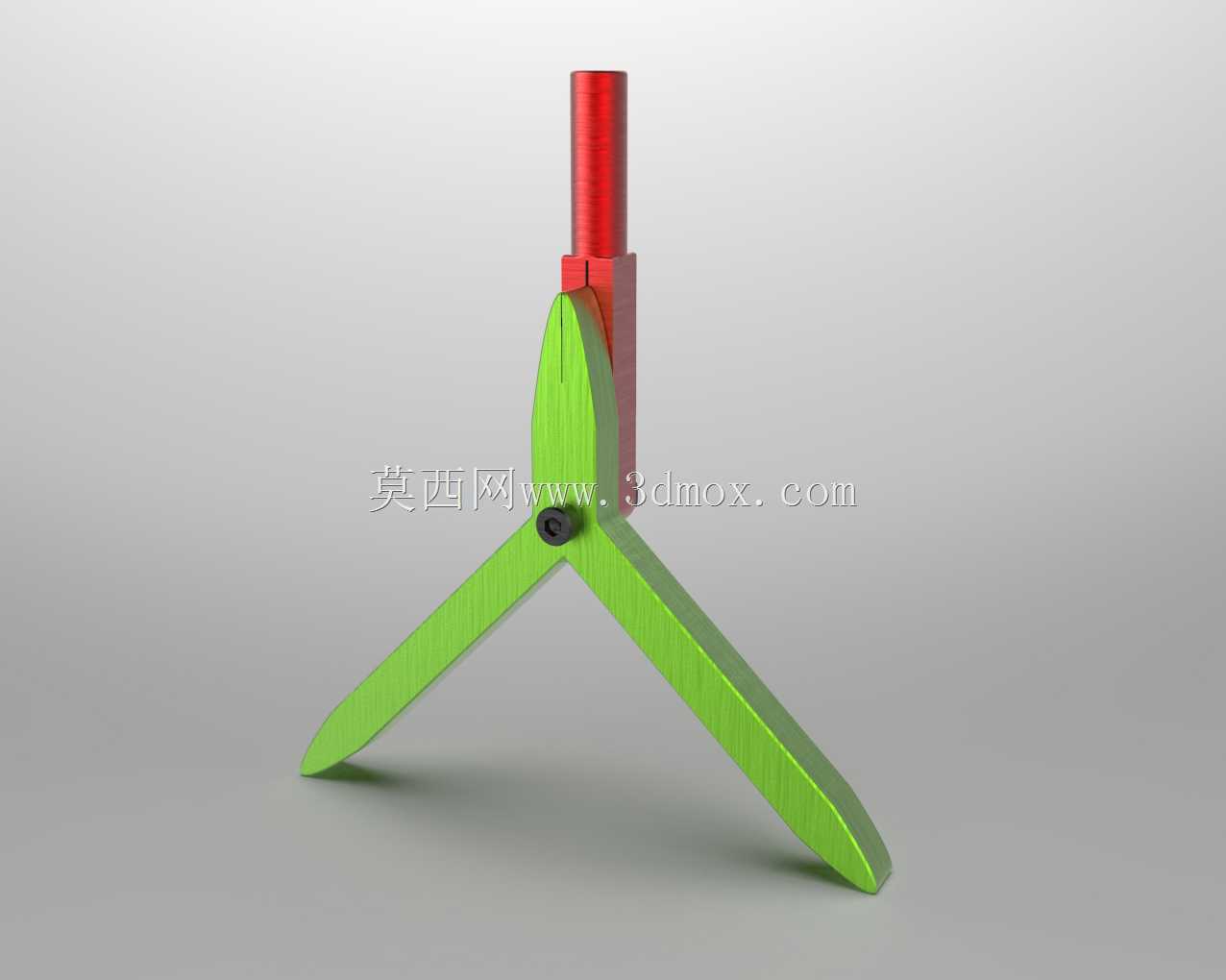

三爪式轴定心夹持工装结构设计

这款轴定心夹具主要面向轴类零件的加工、检测工序中的定位装夹需求，在普通车床二次加工、外圆磨床精修、轴件跳动检测台架等场景中都能适配使用，区别于常规卡盘的大体积结构，这款夹具更适配小型轴件的快速装夹工位，尤其是直径在10-25mm区间的细长光轴、台阶轴，装夹时无需复杂找正，依靠结构本身的对中性即可保证轴件的轴线与工位基准重合。从结构设计逻辑来看，夹具采用三等分回转式布局，三个夹持臂绕中心铰接点均匀分布，铰接位置采用销轴连接，夹持臂的夹持端做了贴合轴面的弧面修型，避免装夹时在轴件表面留下压痕，同时增大接触面积提升装夹稳定性；驱动端采用中心推杆结构，推杆下行时推动三个夹持臂同步绕铰接点向外张开，推杆上行时依靠夹持臂根部的弹性复位结构带动三个臂同步收拢，实现对轴件的同步定心夹持，整个动作过程无卡滞点，三个夹持臂的行程差控制在0.02mm以内，保证定心精度。在安装边界上，夹具整体收拢状态下的外接圆直径不超过80mm，张开最大状态下外接圆直径不超过120mm，总高度控制在90mm以内，中心推杆的行程为15mm，安装时可通过底部的铰接座法兰面直接固定在工位台面上，法兰面预留三个均布的M4安装螺孔，孔位中心圆直径为45mm，适配多数小型加工台、检测台的安装孔位布局。实际使用过程中，这款夹具不需要搭配复杂的液压或气动驱动源，手动推动中心推杆即可完成装夹动作，也可根据工位自动化需求，在推杆顶部连接小型气缸实现自动装夹，适配手动加工工位和半自动化检测工位的不同需求。夹持臂采用轻质高强度铝合金材质，表面做硬质阳极氧化处理，耐磨性能优异，长期使用不会因为磨损导致定心精度下降，中心推杆采用45号钢调质处理，与夹持臂的接触位置做了淬火硬化，硬度达到HRC45-50，避免反复动作出现接触凹陷影响夹持行程。在功能特性上，这款夹具的定心精度可以达到0.015mm以内，重复装夹精度稳定在0.02mm以内，完全满足小型轴件的精加工、形位公差检测的装夹要求，相比常规的三爪卡盘，这款夹具的结构更紧凑，重量更轻，装夹动作更快，不需要使用卡盘扳手操作，单步装夹时间可以缩短60%以上，非常适合批量小型轴件的加工、检测流水线工位使用，同时因为结构简单，后期维护只需要定期在铰接销轴位置添加润滑脂即可，没有复杂的易损件，维护成本极低。
