热成型设备配套导轨式安装夹架结构

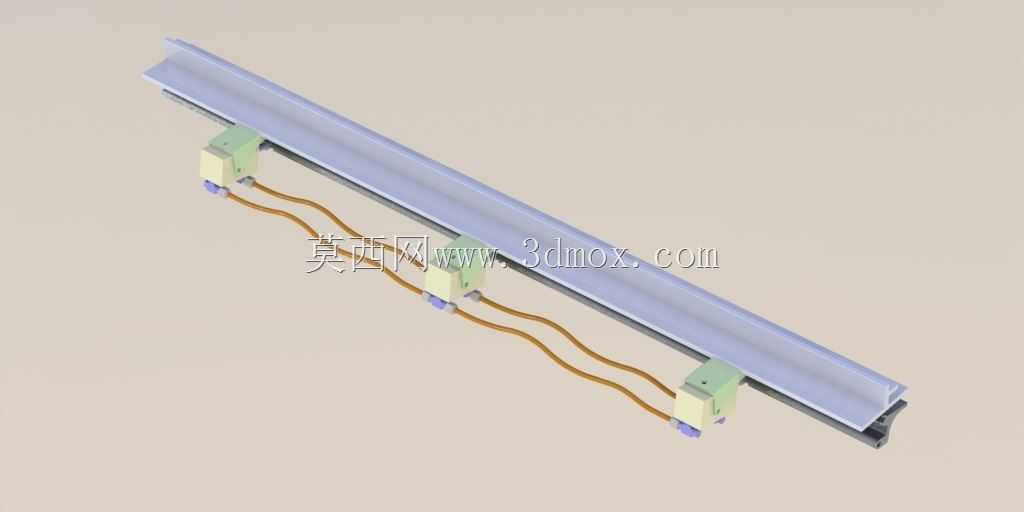

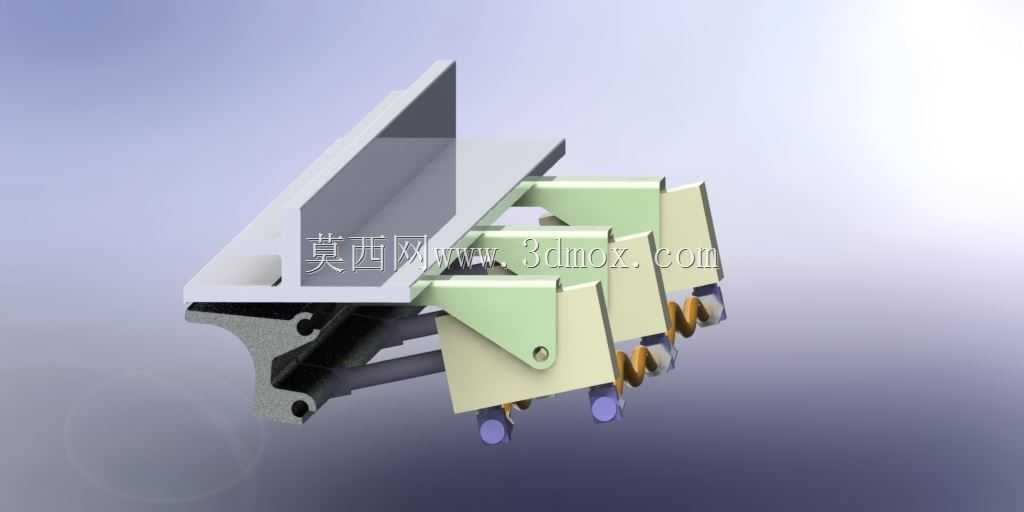

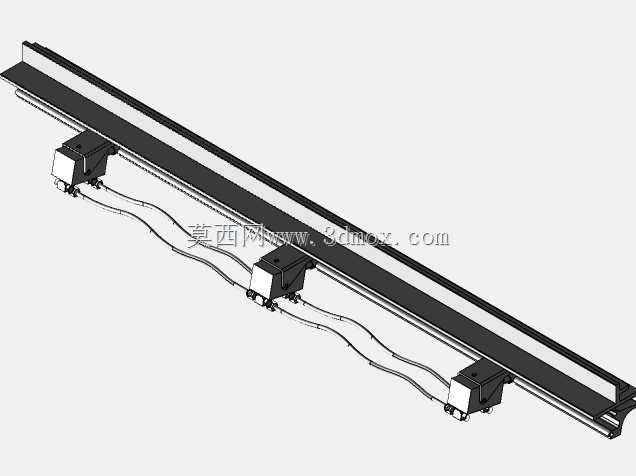

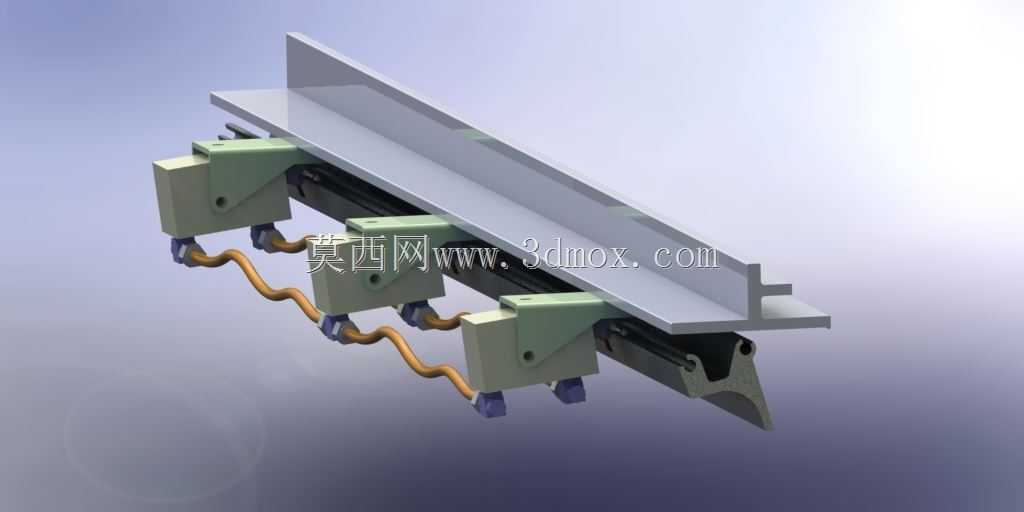

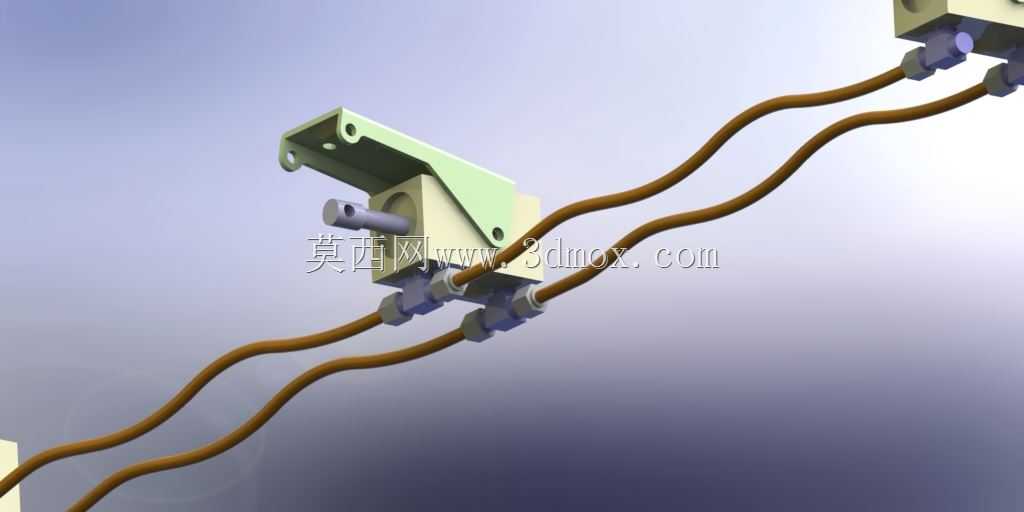

这套夹架结构主要配套热成型生产线的烘箱段使用，安装在烘箱内部的型材导轨上，承担坯料输送过程中的侧边夹持定位功能，是连续式热成型设备保障料片输送精度的核心配套工装部件。从结构设计来看，整套夹架采用长行程导轨适配设计，主体支撑件采用与安装导轨截面匹配的槽型卡合结构，可直接卡入标准工业铝型材导轨的槽道内，无需额外打孔改造导轨，安装时可根据生产料片的幅宽灵活调整三个夹持单元的间距，适配不同尺寸的热成型坯料装夹需求。每个夹持单元都集成了独立的弹性压紧结构与走线导向结构，压紧端采用耐高温的非金属触头，避免高温环境下金属触头与软化的塑料坯料粘连，同时保证夹持力均匀，不会在料片表面留下压痕影响成品外观。夹持单元的动力走线沿夹架主体的侧边排布，采用预留走线槽的结构将线缆约束在夹架与导轨的间隙内，避免烘箱内循环热风长期直吹线缆加速老化，同时防止输送过程中线缆剐蹭周边设备部件。设计过程中充分考虑了烘箱内部的高温工作环境，夹架的主体承载部件采用耐高温的金属材质，所有活动连接部位都预留了热膨胀间隙，避免长期在150-200摄氏度的工作环境下出现结构卡滞，影响夹持动作的顺畅性。安装边界方面，夹架整体长度适配常规幅宽的热成型设备烘箱导轨，安装后突出导轨表面的高度控制在较低范围内，不会与烘箱内部的热风循环风道、料片抬升机构产生运动干涉，夹持单元的开合行程经过精准核算，既保证足够的张开量方便料片送入，又能在闭合时提供足够的夹持力，避免料片在热风循环吹动下出现移位，导致后续成型工位出现定位偏差。在实际生产场景中，这类夹架通常成对安装在料片输送路径的两侧，配合输送链条实现同步移动，从料片进入烘箱预热开始就保持对料片边缘的夹持，直到料片完成加热输送到成型工位才松开，全程保证料片的张紧度，避免高温软化后的料片出现下垂、褶皱，有效降低热成型产品的废品率。结构上没有采用复杂的一体化设计，三个夹持单元均为独立可拆结构，单个夹持部件出现磨损或损坏时可单独更换，无需拆卸整套夹架，大幅降低设备维护的停机时间，也减少了备件更换的成本。夹架与导轨的配合面做了耐磨处理，长期往复移动也不会出现过度磨损导致的配合间隙过大，保证夹持位置的重复定位精度，满足连续化批量生产的精度要求。
