晶圆加工三轴传动承载平台结构

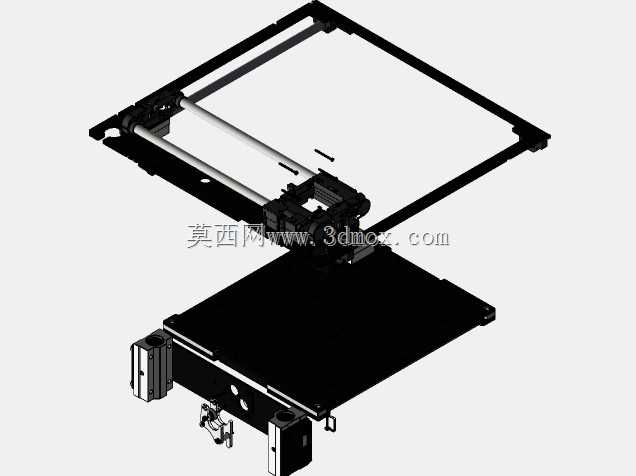

这套三轴传动承载结构，主要面向半导体晶圆加工环节的工位转运、工序承载场景，适配小批量晶圆处理工位的动作执行需求，可在晶圆涂胶、检测、上下料衔接工序中承担晶圆承载与平面位移输出功能。从结构布局来看，整体采用框式龙门叠加底部承载台的双层架构，上层框体搭载X轴向双平行光轴导轨，搭配同步带传动副实现横向平稳位移，传动侧预留伺服电机安装位，可根据工位节拍需求匹配对应扭矩的驱动单元，导轨两端设置硬限位挡块，避免超程碰撞造成结构损伤。Y轴向传动组件集成在X轴滑台上，采用窄幅滑块搭配微型导轨的设计，尽可能压缩Z向占用空间，适配晶圆加工工位对设备净高的限制要求。底部承载台采用整块铝板铣削成型，平面度控制在0.02mm以内，台面上预留晶圆载具安装定位孔，可适配6英寸及以下规格的晶圆承片台安装，承载台边缘设置气路走线槽，方便真空吸附管路的布设，避免管路随轴运动时出现拖拽干涉。设计阶段优先考虑了半导体工位的洁净度要求，所有传动副均采用低发尘的润滑方案，结构缝隙处预留防尘条安装槽，可减少传动磨损产生的微粒扩散到晶圆作业区域。安装边界方面，整体框架的外接安装孔位统一设置在底部四角的凸台上，可直接固定在洁净车间的标准铝型材工作台上，不需要额外加工转接板，X轴有效行程覆盖320mm，Y轴有效行程覆盖280mm，Z向预留120mm的调整空间，可搭配不同厚度的晶圆载具使用。结构上所有受力连接位均采用沉头螺丝锁紧，避免突出螺丝头剐蹭操作人员或管路，走线位置均设置圆角过渡，防止气管、线缆在长期往复运动中被割破。这套结构的传动精度可控制在0.05mm以内，完全满足晶圆加工环节中对工位位移的精度要求，不需要额外加装高精度光栅尺即可适配常规检测、涂胶工序的定位需求，整体拆装难度低，日常维护时仅需定期检查同步带张紧度与导轨润滑状态即可，不需要复杂的校准流程。
