Alunar M508 3D打印机网球式减振支撑结构

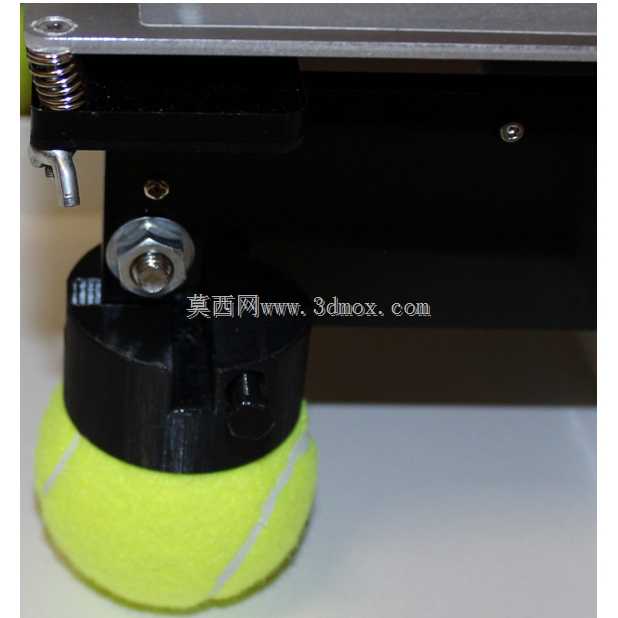

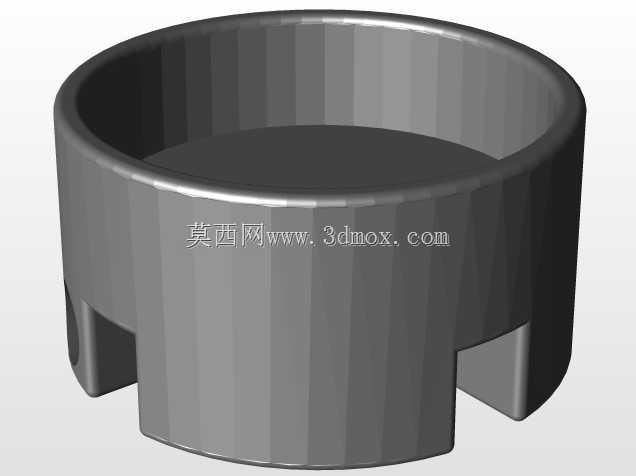

桌面级FDM 3D打印机在长时间连续打印作业时，机身框架尤其是底部接地板位置会持续传递步进电机运转、打印头快速往复移动产生的振动，这类振动一方面会沿放置台面传导形成明显的作业噪音，另一方面振动传递至打印平台时，会导致层纹偏移、首层附着力不足、薄壁件打印振纹等常见工艺问题，不少用户会通过在设备底部垫置软质材料的方式缓解问题，但普通软垫往往存在支撑刚度不足、长期受压形变不均、定位偏移的缺陷，无法兼顾减振效率与设备放置稳定性。这款适配Alunar M508机型的减振支撑结构，正是针对桌面级设备的振动传递痛点设计，其核心思路是利用网球、软棒球类中空弹性体的非线性阻尼特性，将设备自身振动能量在弹性体形变过程中耗散，相比传统橡胶垫、硅胶垫的线性刚度特性，球类弹性体在承受设备静载荷时能提供足够的支撑刚度，避免设备放置后出现倾斜偏移，在承受动态振动载荷时又能通过大形变范围吸收不同频率的振动波，经实际装机验证可将打印作业的传导噪音与机身振动幅值降低五成左右。结构设计上，减振组件分为上下两个连接部分，上部通过螺栓结构与打印机底部接地板的原有安装位直接对接，无需对设备机身进行额外打孔或改装，安装时只需替换原有支撑脚即可完成装配，下部设置与网球外轮廓匹配的弧形承托槽，可将标准尺寸网球牢牢限位在承托结构内，避免设备移位时球体滑脱，同时上部连接位置特意优化了螺栓受力结构，解决了原有设备支撑脚螺栓长期受交变载荷易断裂的问题。从安装边界来看，该减振组件装配完成后，设备整体抬升高度控制在合理范围内，不会改变原有设备的操作高度，也不会与设备底部的走线、散热结构产生干涉，承托槽的包裹深度经过反复调整，既保证球体受压时有足够的形变空间发挥减振效果，又不会因包裹过深限制弹性体的形变行程，日常使用时无需额外维护，当网球长期使用出现弹性衰减后，直接更换标准尺寸网球即可恢复减振性能，使用成本极低。这类减振结构除了适配指定机型外，其设计思路也可延伸到其他同尺寸桌面级3D打印设备、小型桌面雕刻机等存在振动传导问题的轻载加工设备上，通过调整上部连接接口的安装孔位，即可快速适配不同设备的底部安装需求，在不明显增加设备成本的前提下，有效改善作业环境的噪音问题，同时提升打印成品的表面质量，减少因振动导致的打印失败概率。
