立方光子光固化打印机树脂蒸汽吸除装置

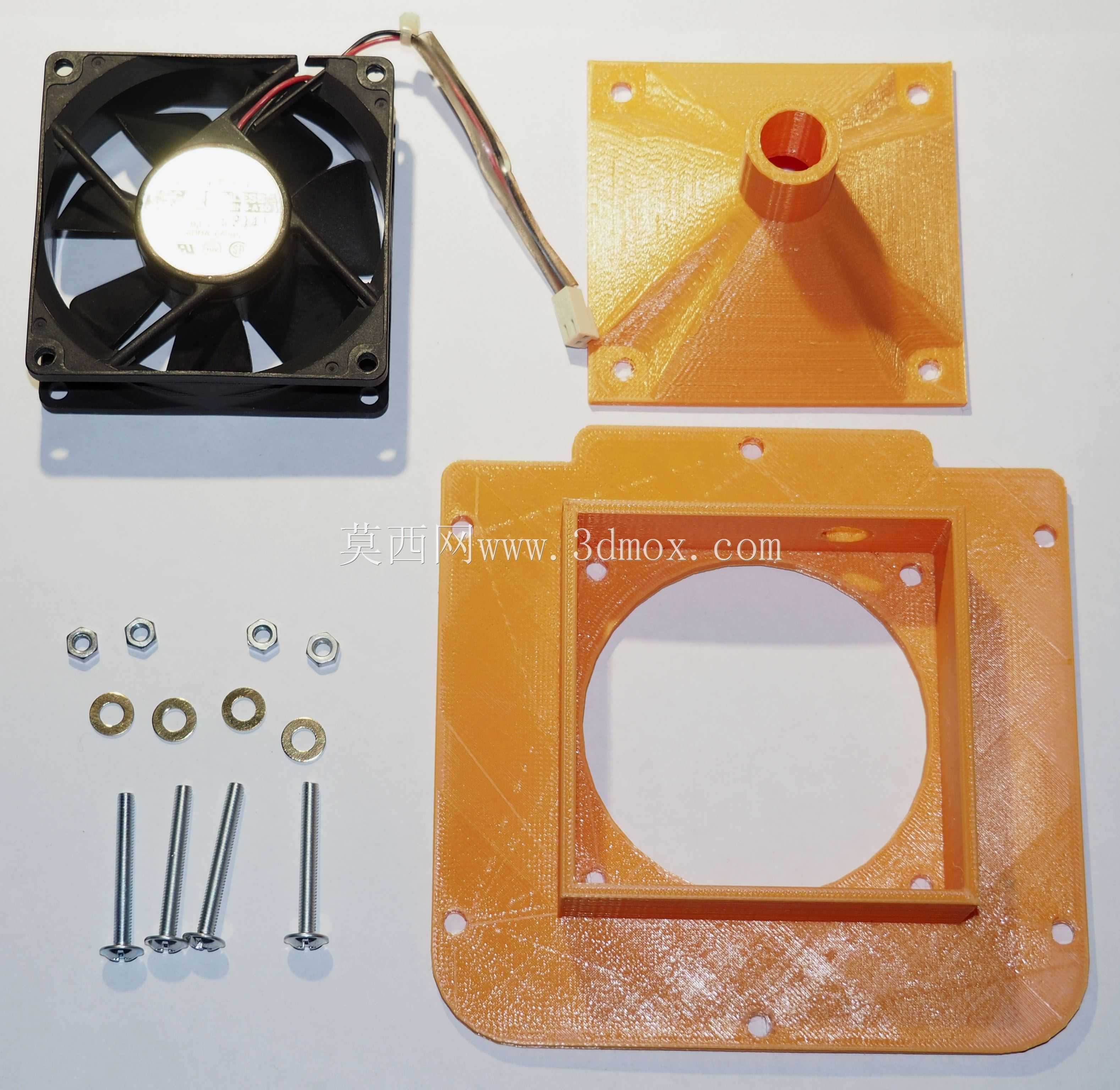

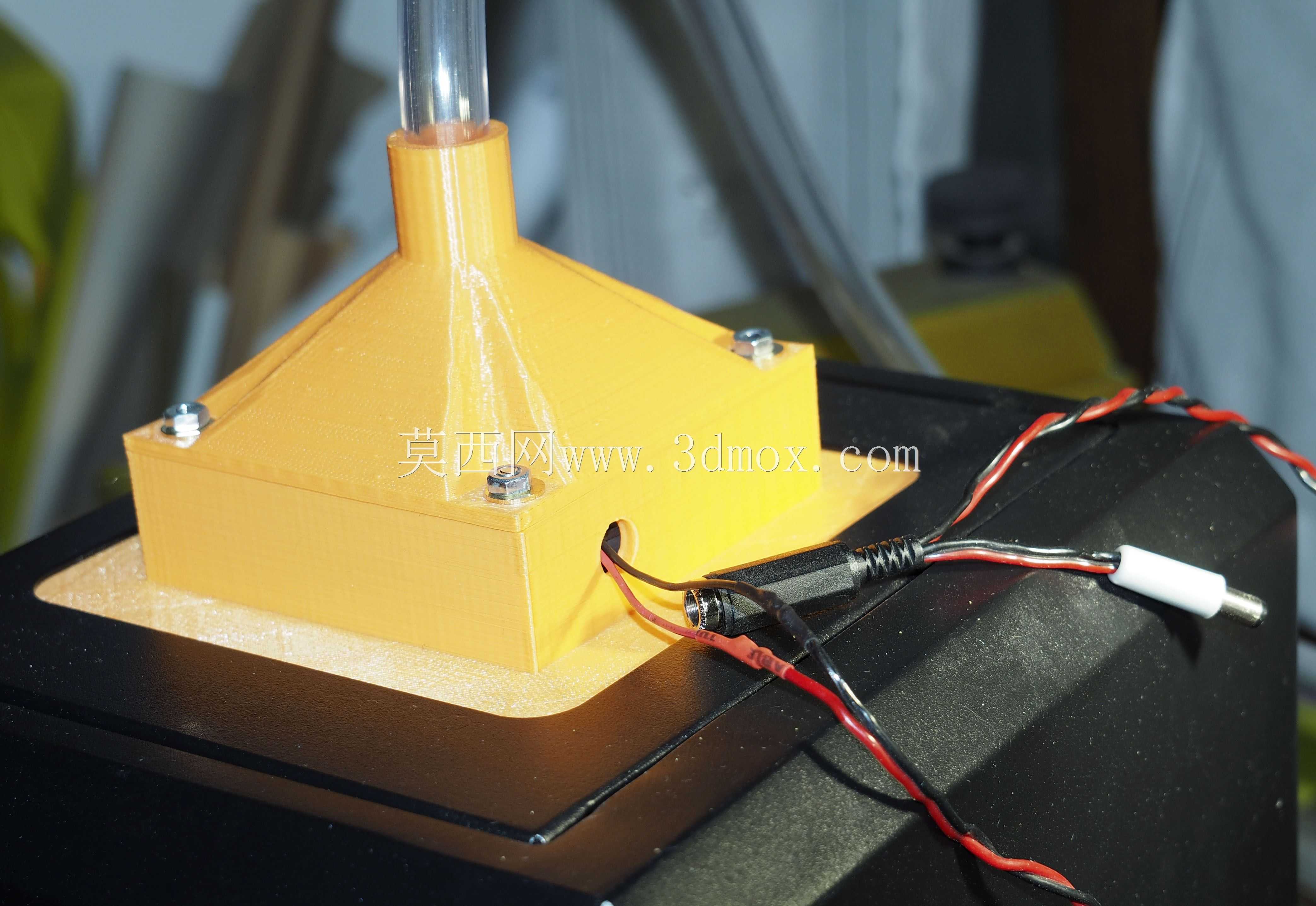

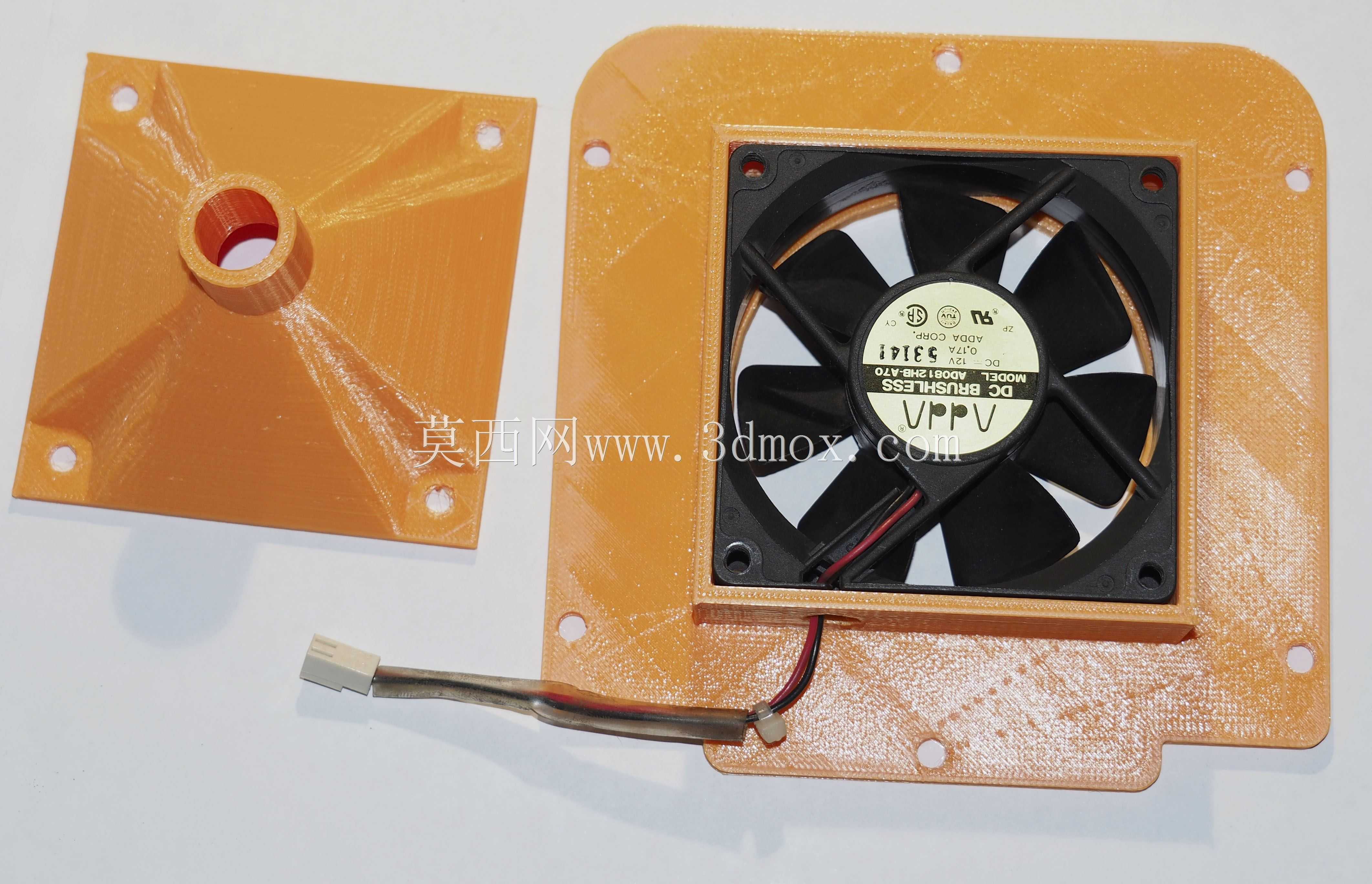

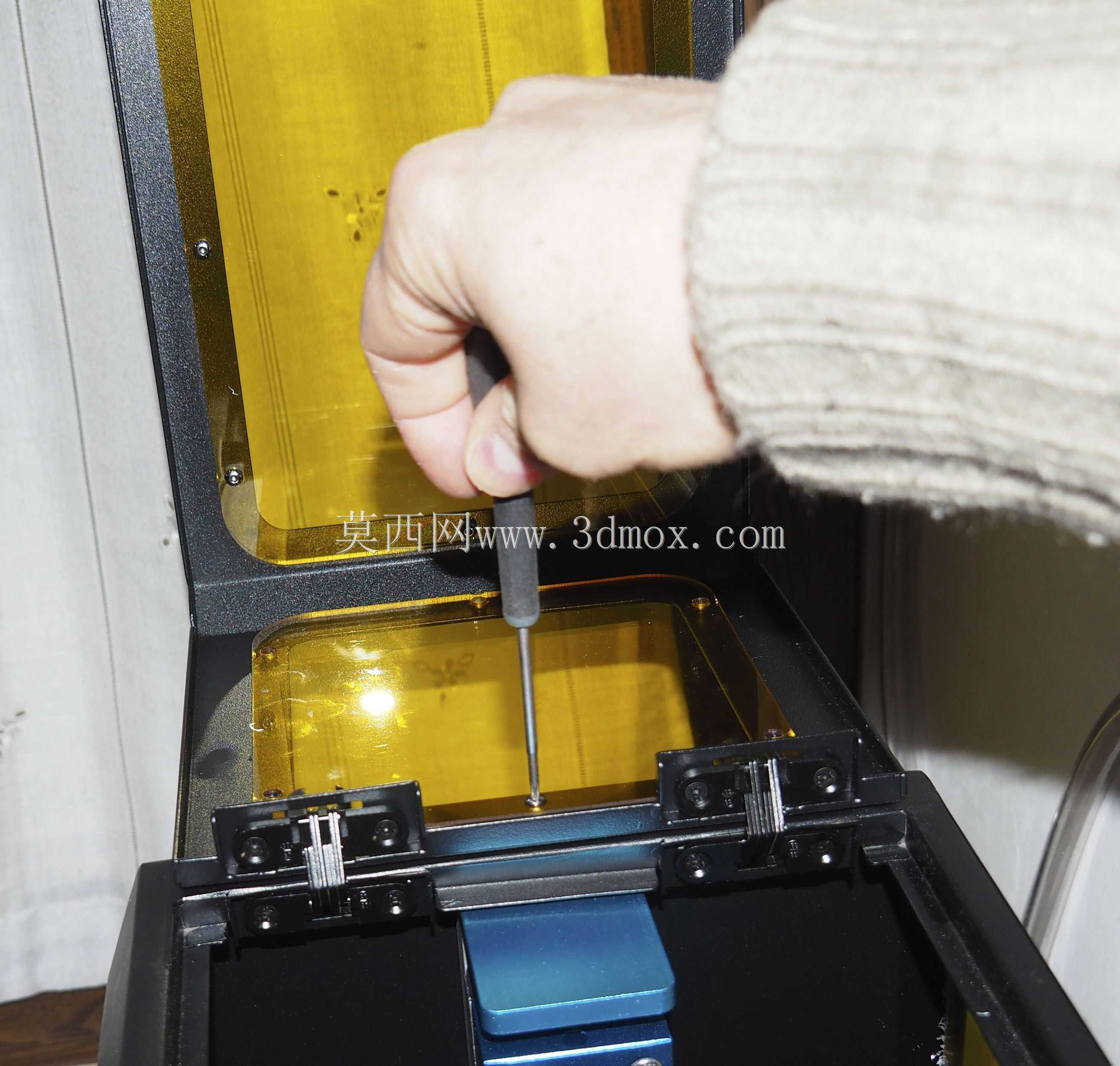

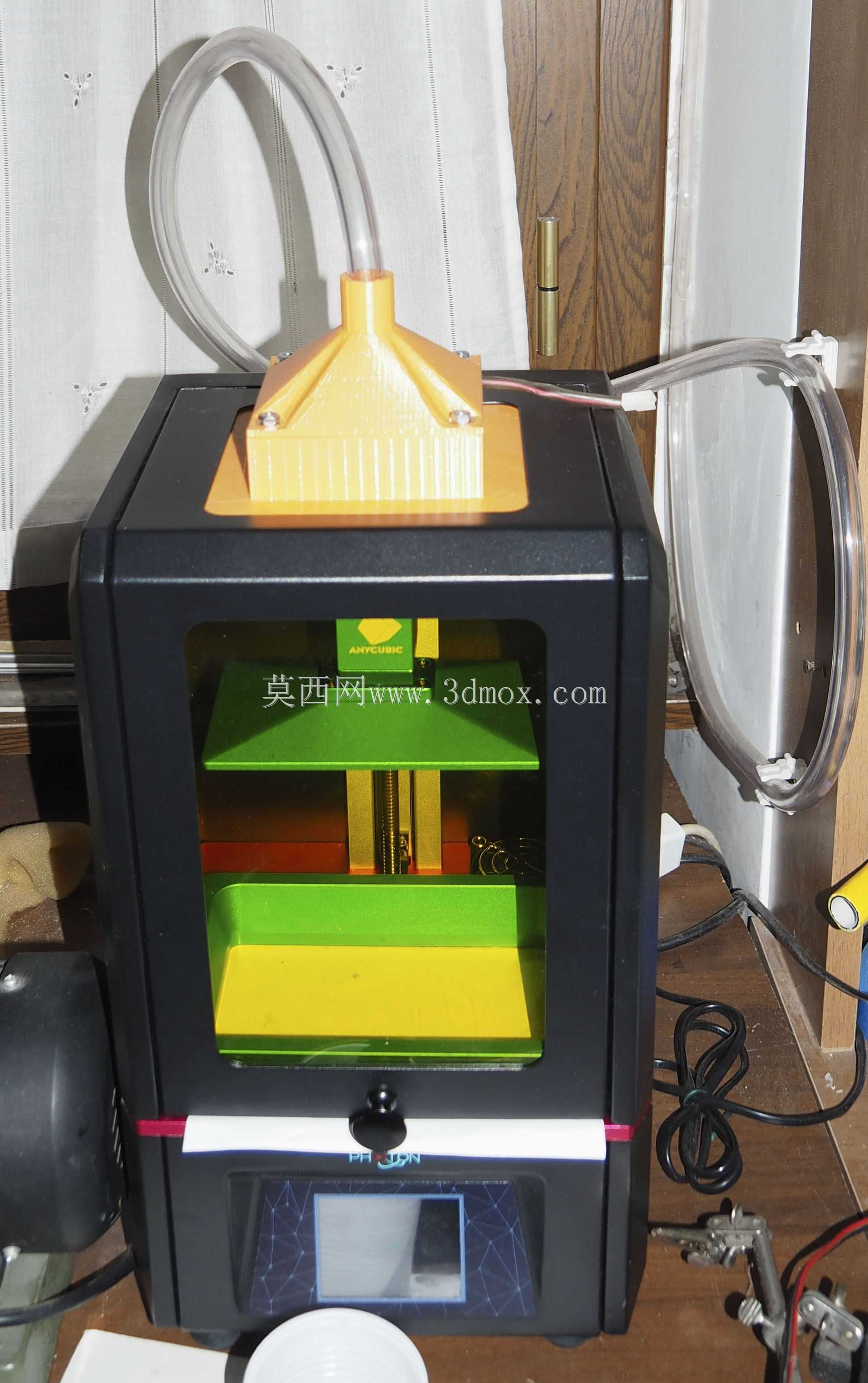

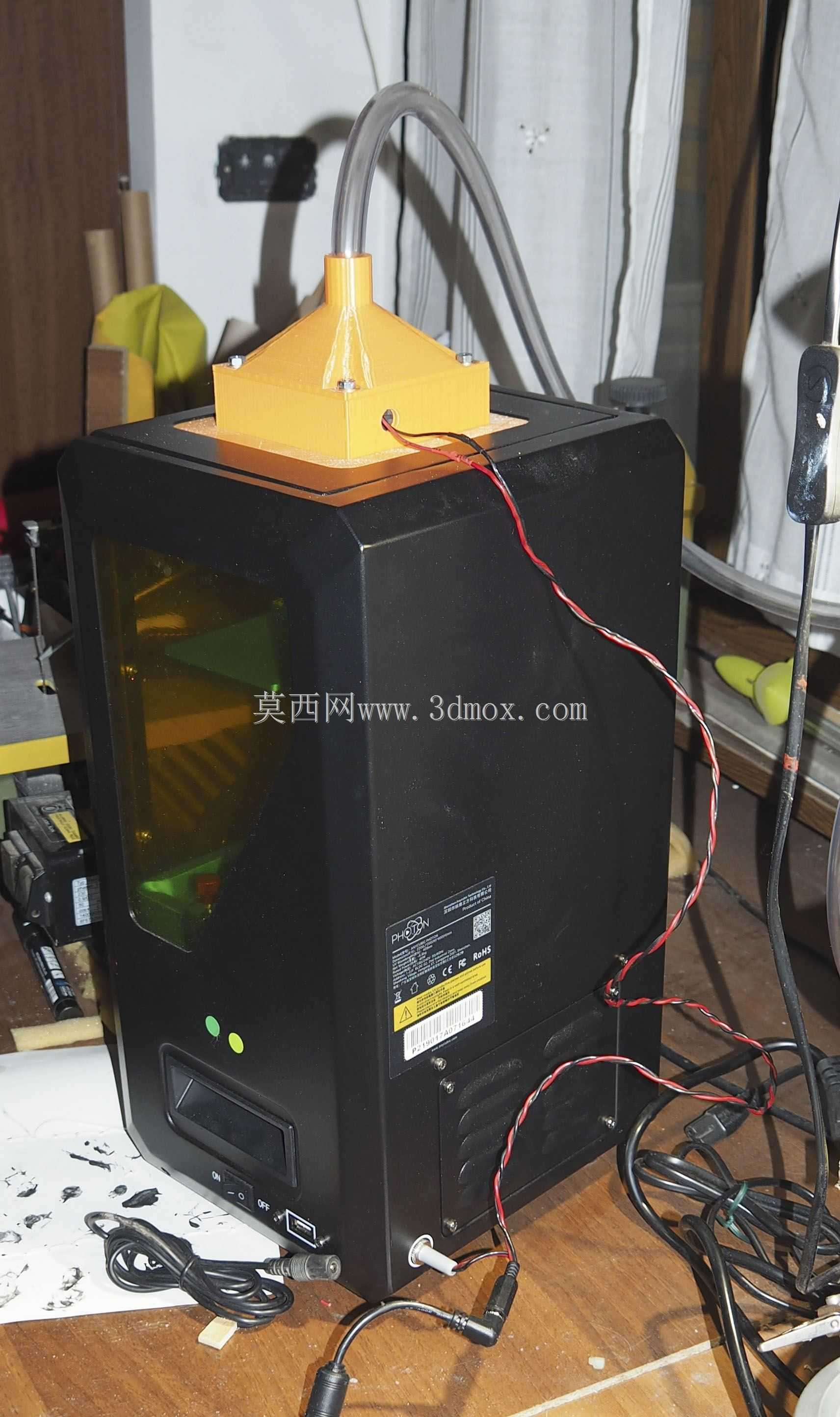

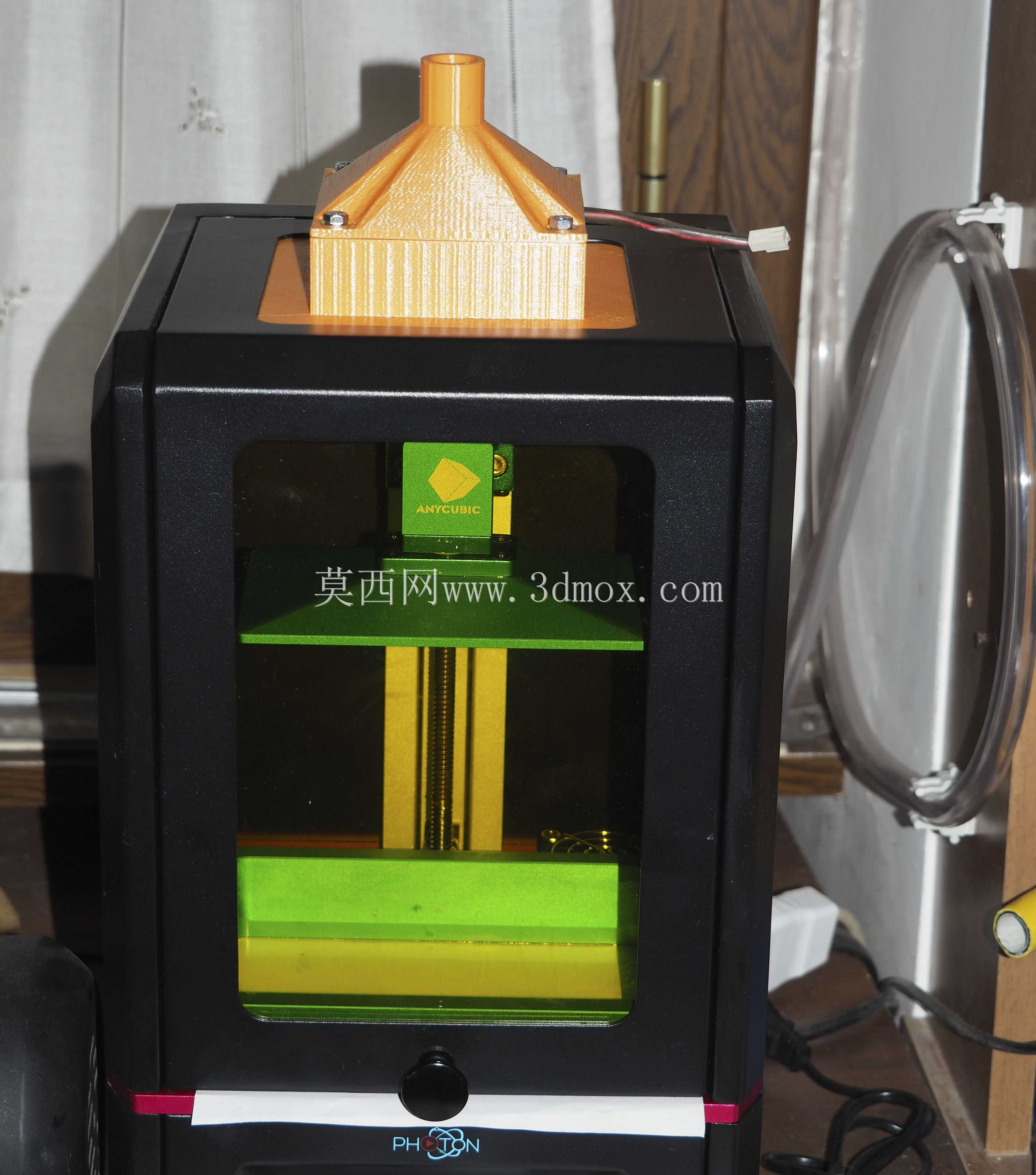

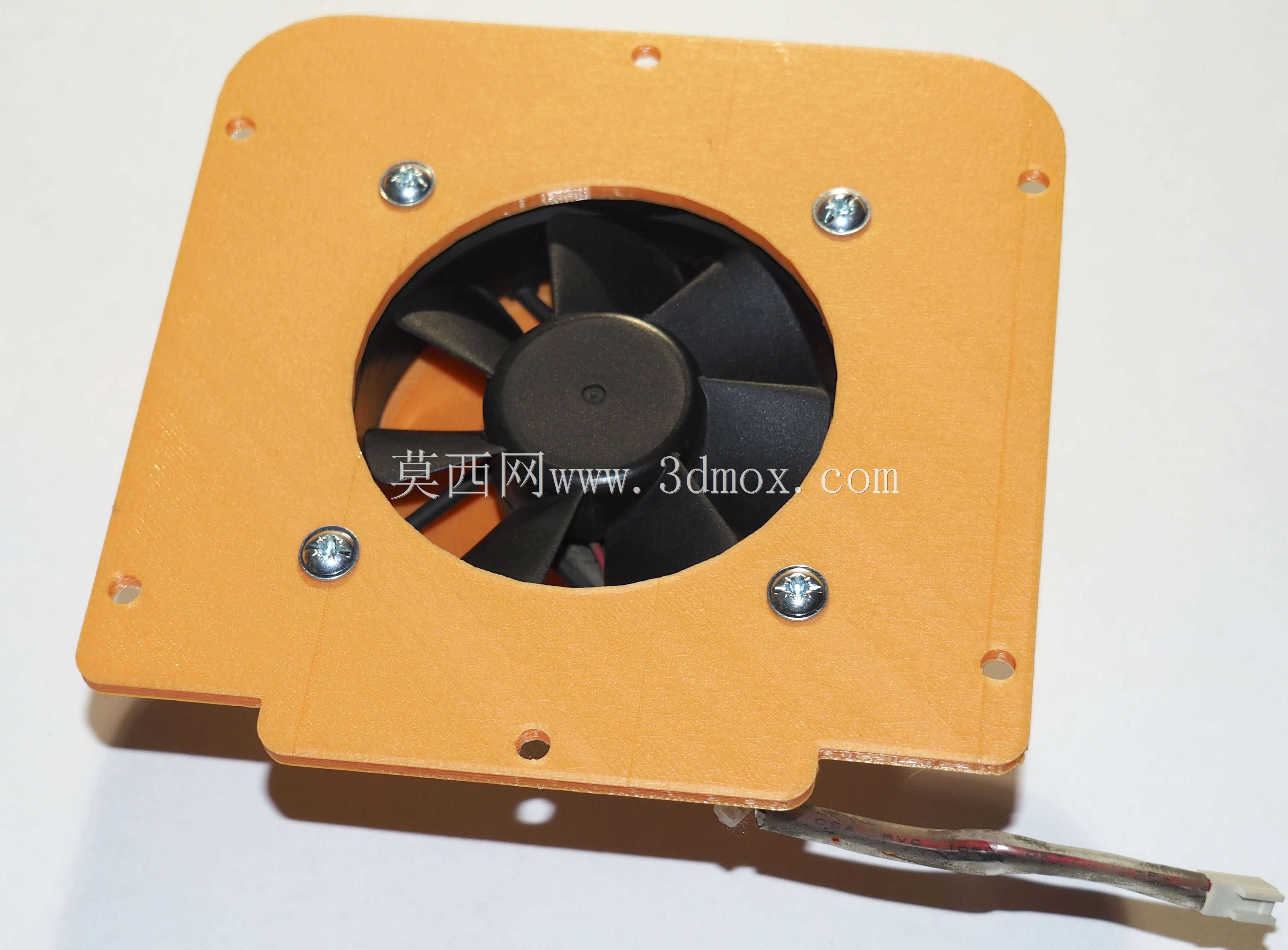

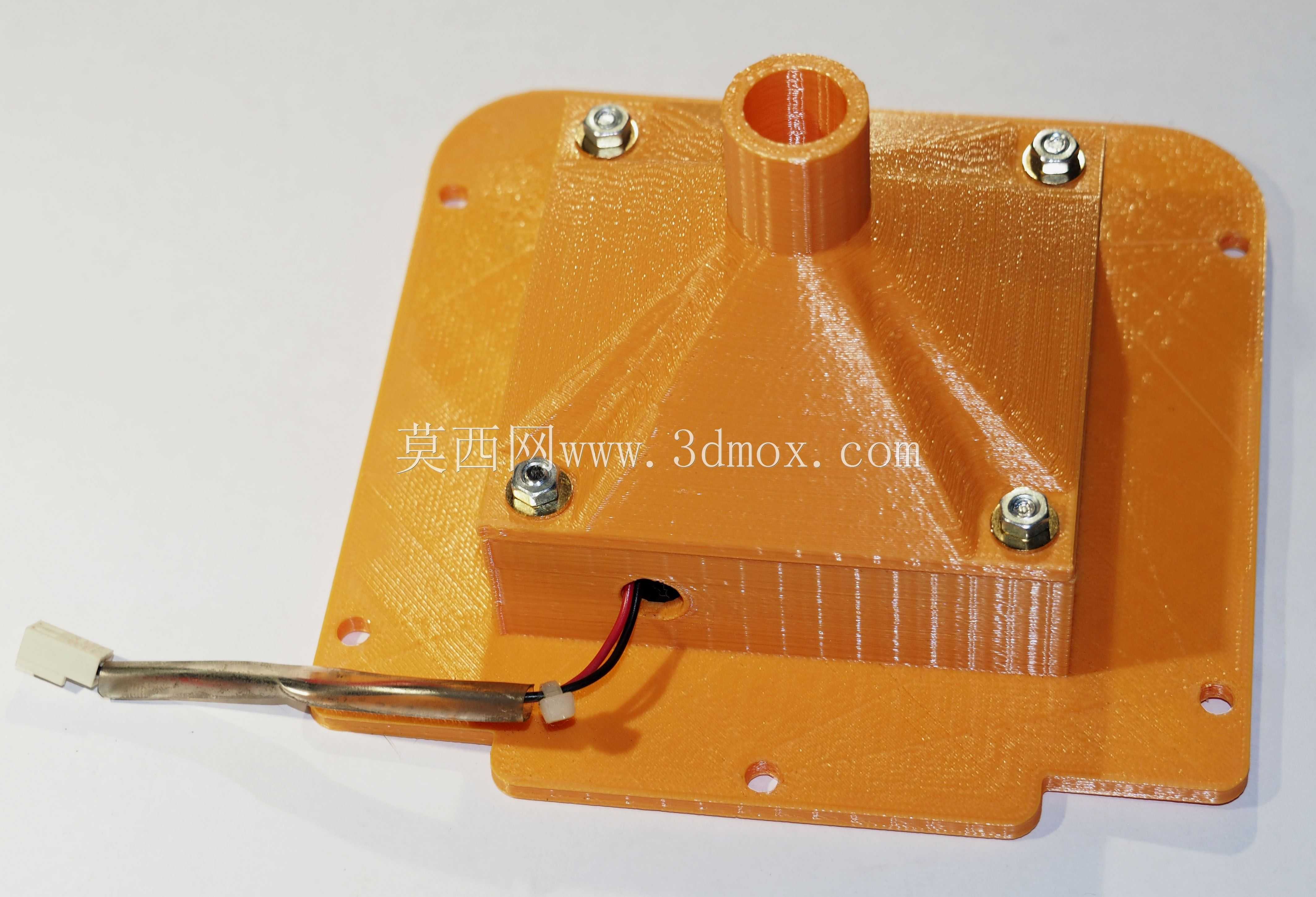

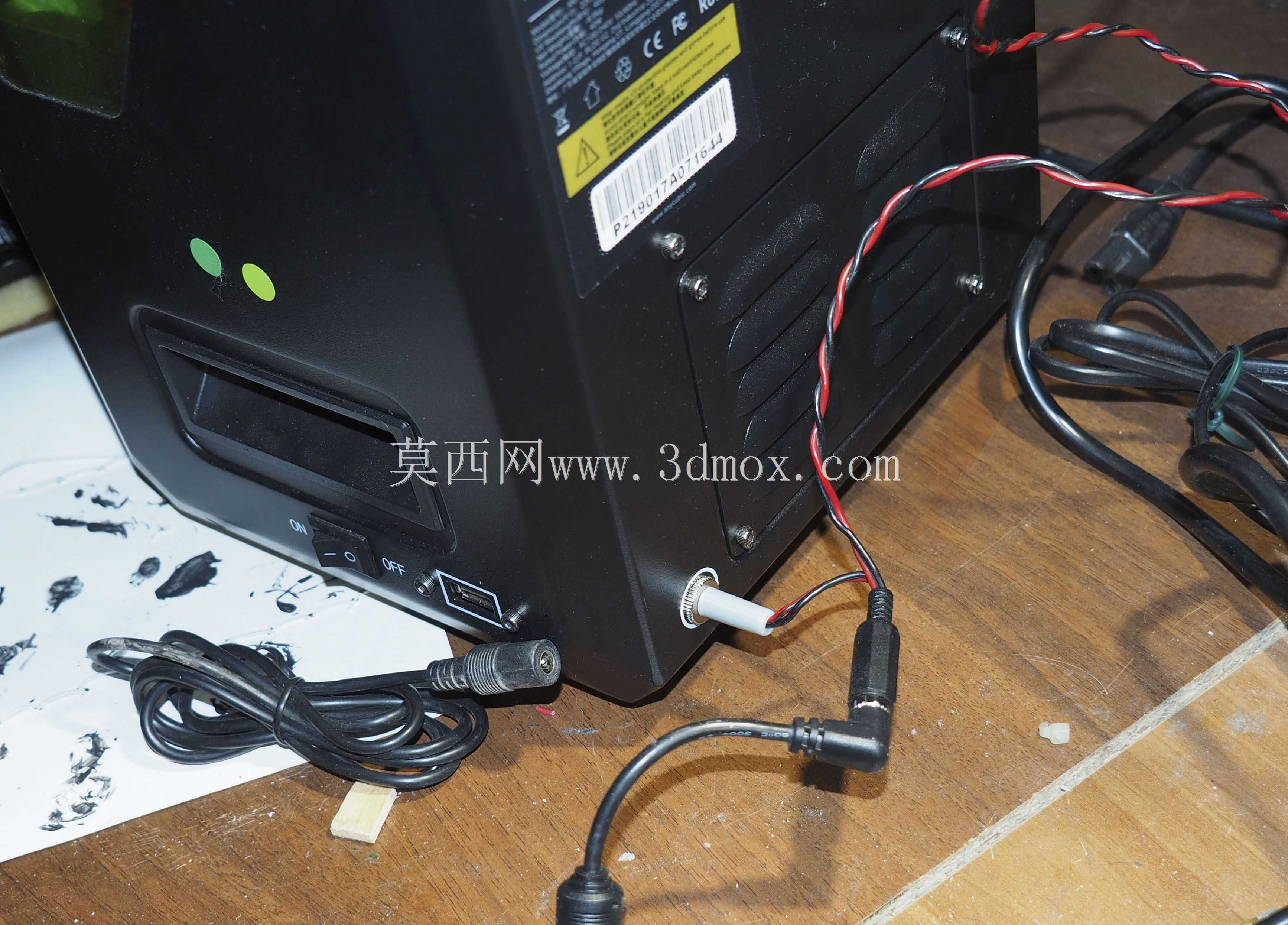

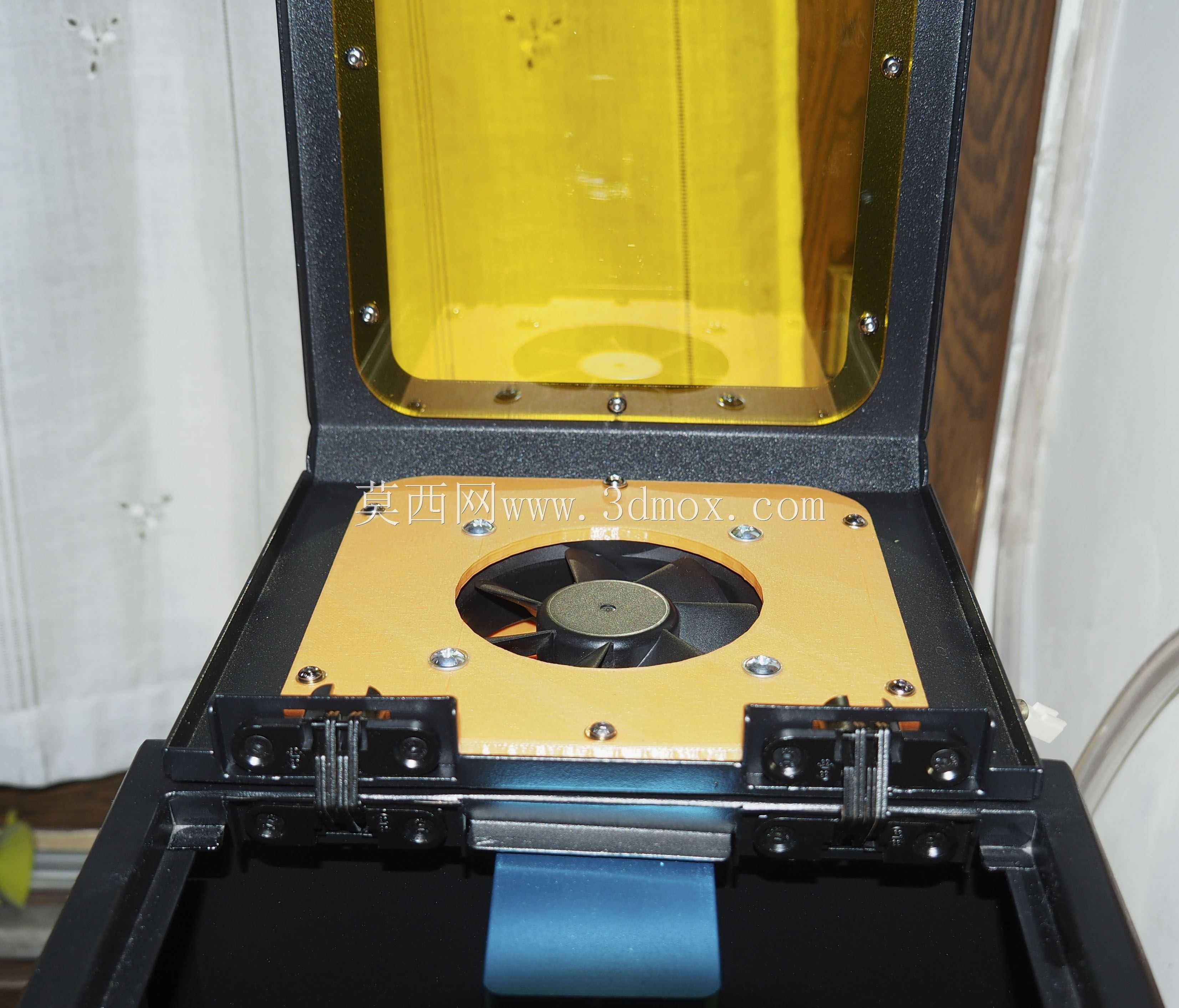

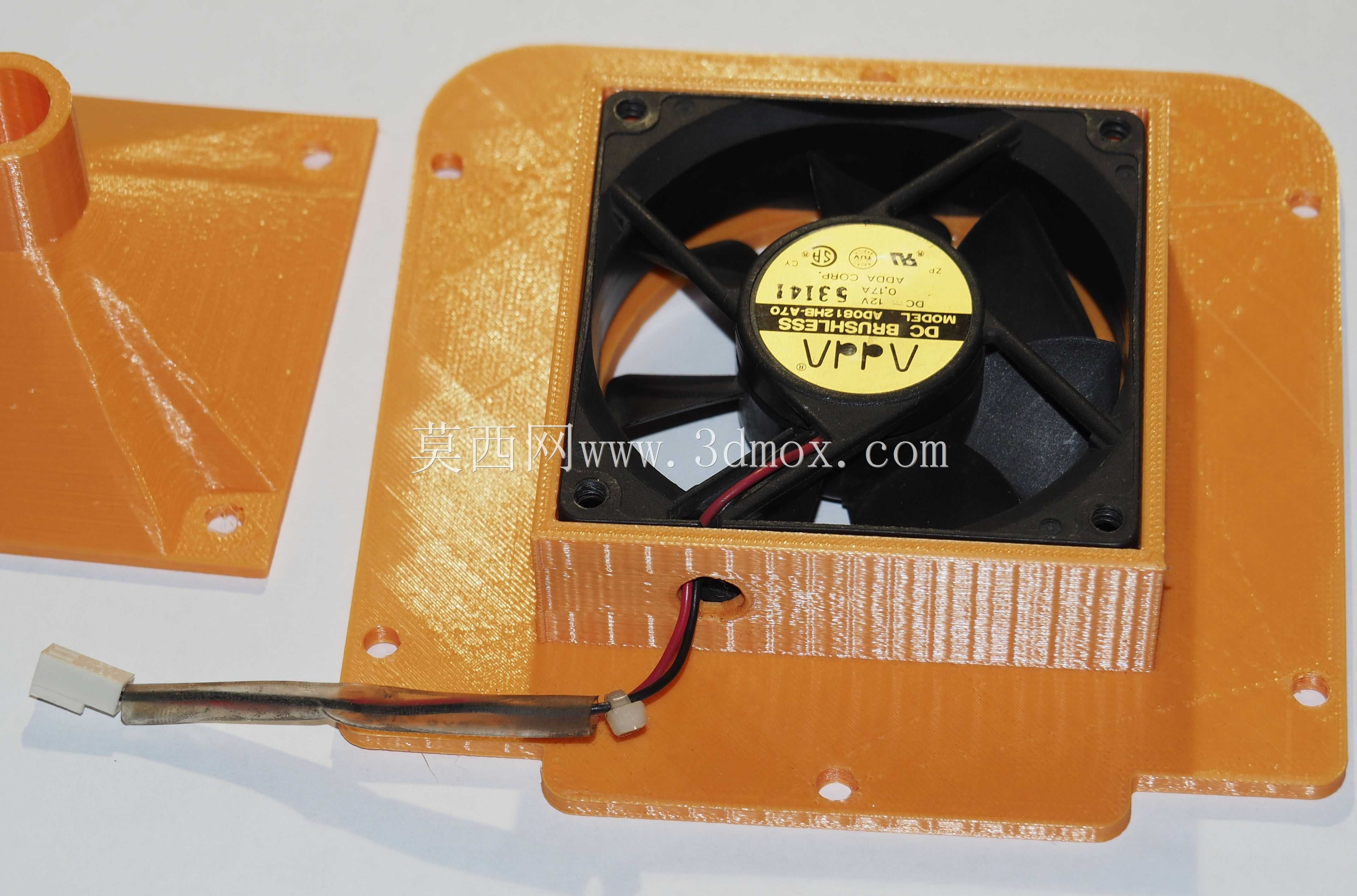

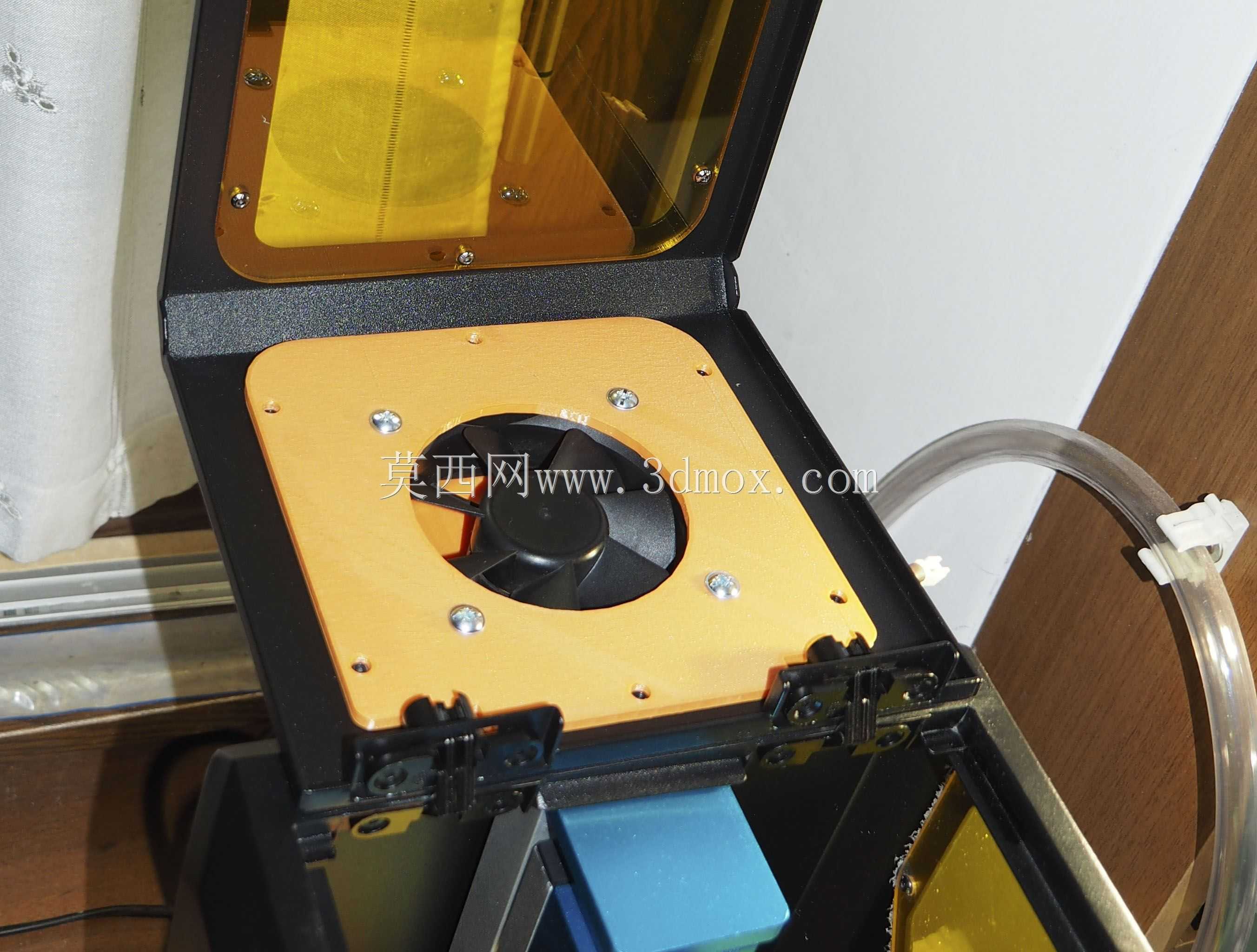

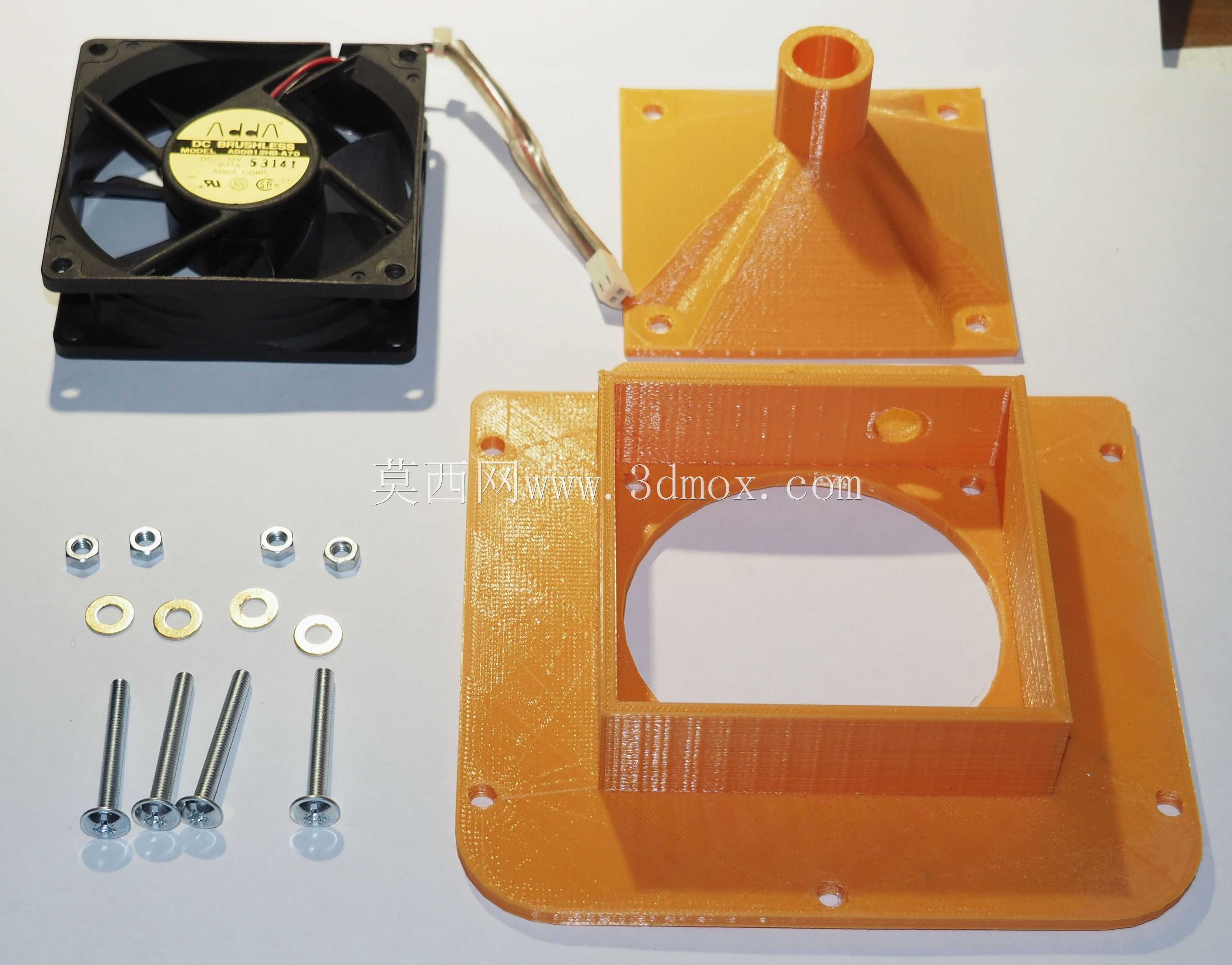

这款装置是针对立方光子系列光固化3D打印机设计的配套排气结构，核心作用是在打印作业过程中，将光敏树脂固化时挥发的蒸汽、散逸的异味从设备腔体内定向导出，避免挥发性物质在打印空间内积聚，改善设备周边的作业环境。从结构设计来看，整套装置分为安装固定板、风扇固定位、外接管路接口三个核心部分，安装固定板采用与设备上部玻璃安装位匹配的轮廓，可直接替换原有顶盖的对应位置，无需对设备原有壳体做破坏性改动，安装时仅需拆卸原设备顶盖的6颗固定螺钉，将固定板对位后用配套紧固件锁紧即可，安装边界完全贴合原设备的上部安装孔位，不会出现干涉、错位的问题。风扇固定位采用下沉式槽型设计，可适配标准尺寸的直流散热风扇，风扇供电可选择两种方案，既可以从设备原有供电回路取电，实现与打印机同步启停，也可以单独增设独立开关，实现风扇的单独控制，满足不同场景下的排风需求，风扇接线预留了足够的走线空间，不会出现压线、卡线的问题。外接管路接口设置在固定板的侧部凸起位置，接口外径匹配常规15mm内径的通风软管，安装时可将软管一端套在接口上，另一端延伸至室外或者通风管道内，即使打印作业时关闭房间窗户，也能将树脂挥发的蒸汽直接排出室外，避免异味在室内留存。从实际使用场景来看，光固化打印过程中光敏树脂受紫外光照射固化时，会持续散逸带有刺激性的挥发性物质，常规的封闭式打印仅能阻挡物质散逸到设备外部，但开盖取件时积聚的蒸汽会一次性涌出，长期接触会对操作人员的呼吸道产生刺激，这款吸除装置在打印全程持续运行，在腔体内形成定向的气流场，将挥发的蒸汽随气流直接导出，不会在腔体内形成积聚。设计过程中充分考虑了不同用户的使用需求，固定板上预留的安装孔位同时兼容多款同尺寸的立方光子系列设备，风扇安装位的固定孔采用通用孔距设计，用户可根据自身的排风需求选择不同风量的同尺寸风扇替换，无需重新加工固定板。管路接口处做了圆角过渡处理，软管套接后可通过喉箍或者扎带锁紧，避免接口处出现漏风的问题，保证排风效率。整套结构没有复杂的传动部件，后期维护仅需定期清理风扇叶片上附着的树脂浮尘即可，不需要做特殊的保养维护，安装完成后不会影响设备原有上盖的开合，也不会干涉打印平台的升降运动，完全适配设备的原有运动行程。
