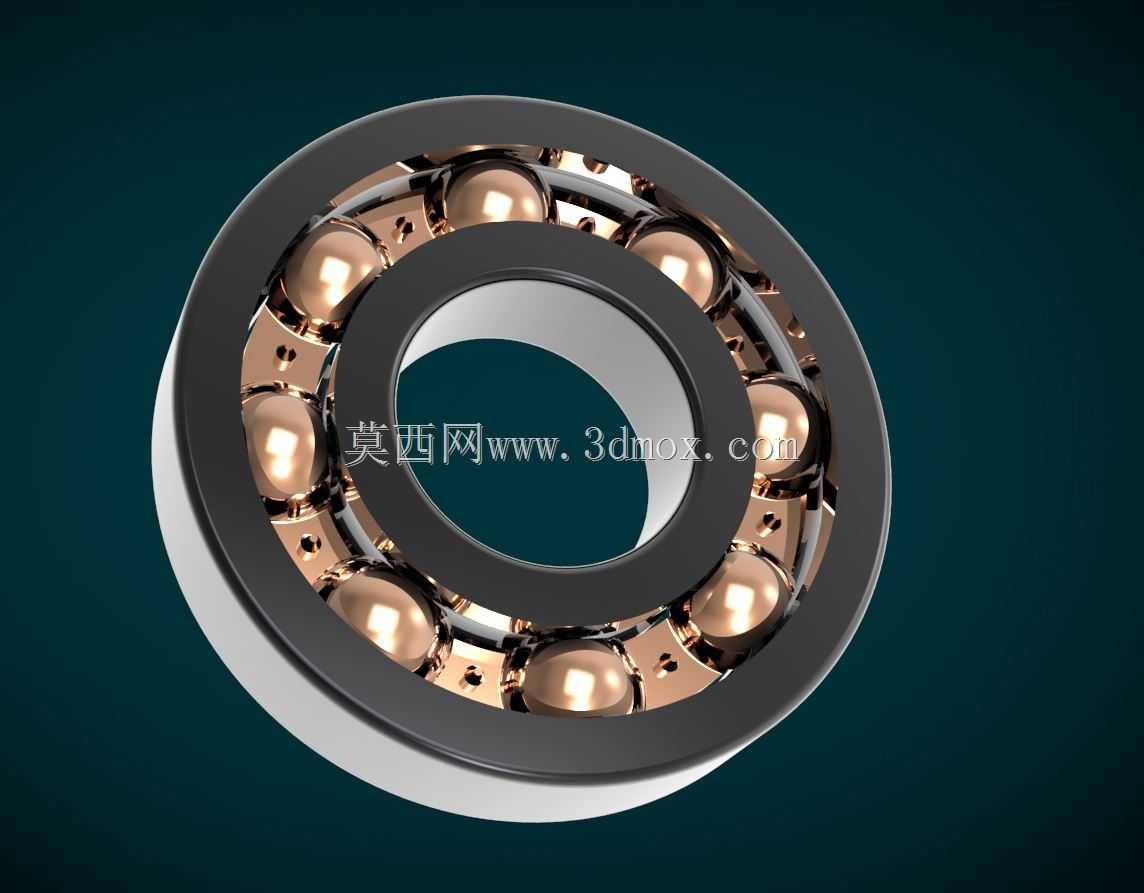

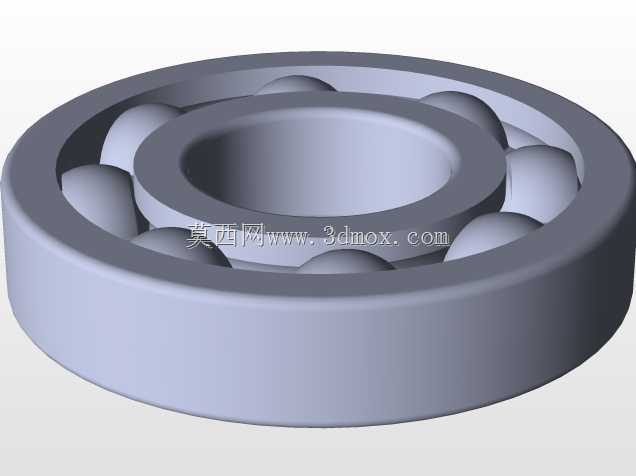

做机械结构设计的同行都清楚,旋转支承类部件的选型与建模,往往是传动系统设计里最容易被忽略细节的环节,很多新手建模时只会调用标准件库的成品模型,对轴承内部的配合逻辑、安装边界完全没有概念,遇到需要做剖视展示、装配干涉检查的场景就容易出问题。这个剖视结构的深沟球轴承模型,刚好把内部的滚动体、保持架、内外圈滚道的配合关系完整呈现出来,不用再自己拆分标准件做剖视处理。从实际应用场景来看,这类深沟球轴承主要承受径向载荷,也可承受一定量的轴向载荷,广泛用在中小型电机的输出端、输送机的托辊支承、普通机床的主轴非定位端、家电传动模块、通用减速器的输入输出轴支承位置,是通用机械领域用量最大的滚动轴承类型之一。从设计思路上看,模型采用半剖展示形式,把保持架的兜孔结构、钢球与内外滚道的接触角、内外圈的挡边结构都做了还原,保持架采用冲压铜合金结构的设计还原,兜孔的间隙预留符合实际装配要求,钢球的排布均匀,相邻钢球的间距符合保持架的强度设计要求,不会出现运转时钢球相互摩擦的问题。外形尺寸方面,模型参照常用深沟球轴承的尺寸比例构建,内圈孔径、外圈外径、轴承宽度的比例符合国标深沟球轴承的尺寸系列,安装时内圈与轴采用过盈配合,外圈与轴承座孔采用过渡配合的设计边界,内圈的轴向定位可采用轴肩配合锁紧螺母,外圈的定位可采用轴承座孔台肩配合端盖压紧,建模时预留了密封件的安装槽位,可根据使用场景加装接触式或非接触式密封圈,防止润滑脂泄漏与外部粉尘进入滚道。实际选型时,这类轴承的极限转速受润滑方式影响,脂润滑的极限转速低于油润滑,建模时如果做运动仿真,可根据实际工况设置滚动体与滚道的接触摩擦参数,保持架与钢球的间隙参数,还原真实的运转状态。很多工程师做设备装配时,容易忽略轴承的安装预留空间,比如热装内圈时的加热操作空间、拆卸时拉马的卡爪位置,这个模型把内外圈的倒角、安装引导面都做了还原,能帮助设计人员在做整机结构设计时,提前预留足够的安装与维护空间,避免后期装配时出现干涉问题。另外模型的剖视角度刚好能展示滚道的曲率设计,深沟球轴承的滚道曲率半径略大于钢球半径,这个细节在很多简化模型里都被忽略,而这个细节直接影响轴承的接触应力分布与额定动载荷,做有限元分析时,准确的滚道曲率能让应力计算结果更贴近实际工况,减少选型误差。
- 上一篇:方形工件加工用三轴定位工装结构
- 下一篇:薄板安装用M04笼形保持架螺母结构
- 全部评论(0)
- 模板大小: 2.51 MB
- 售价:5金币
- 下载次数: 114
- 系统要求: Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
