火车站模块化检票闸机通道结构设计

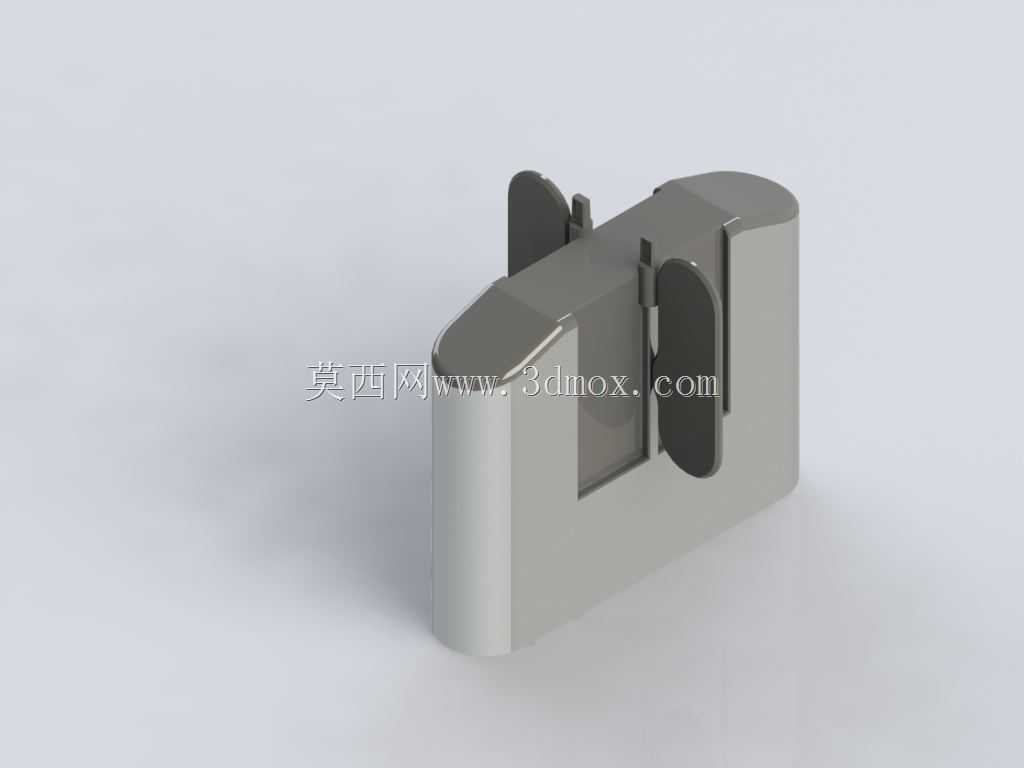

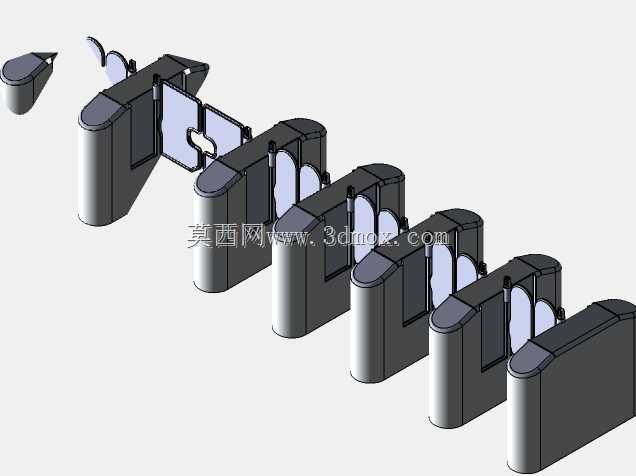

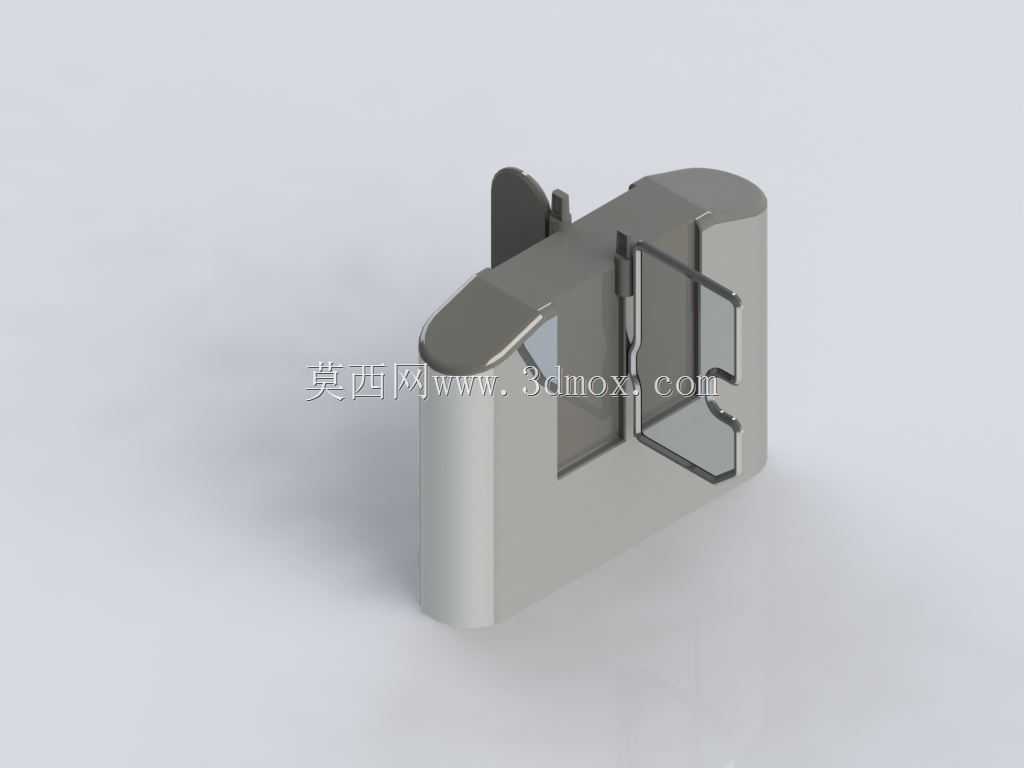

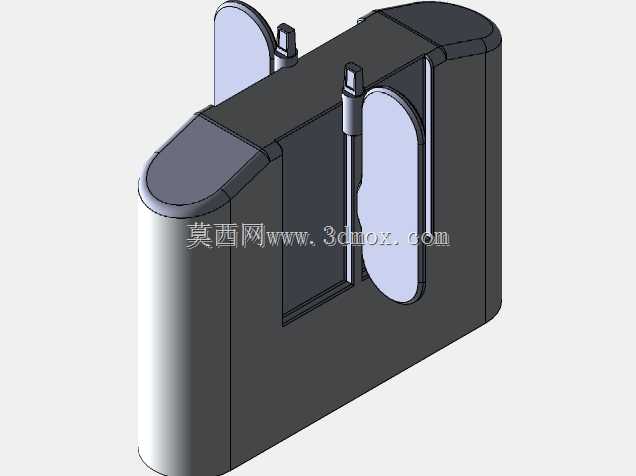

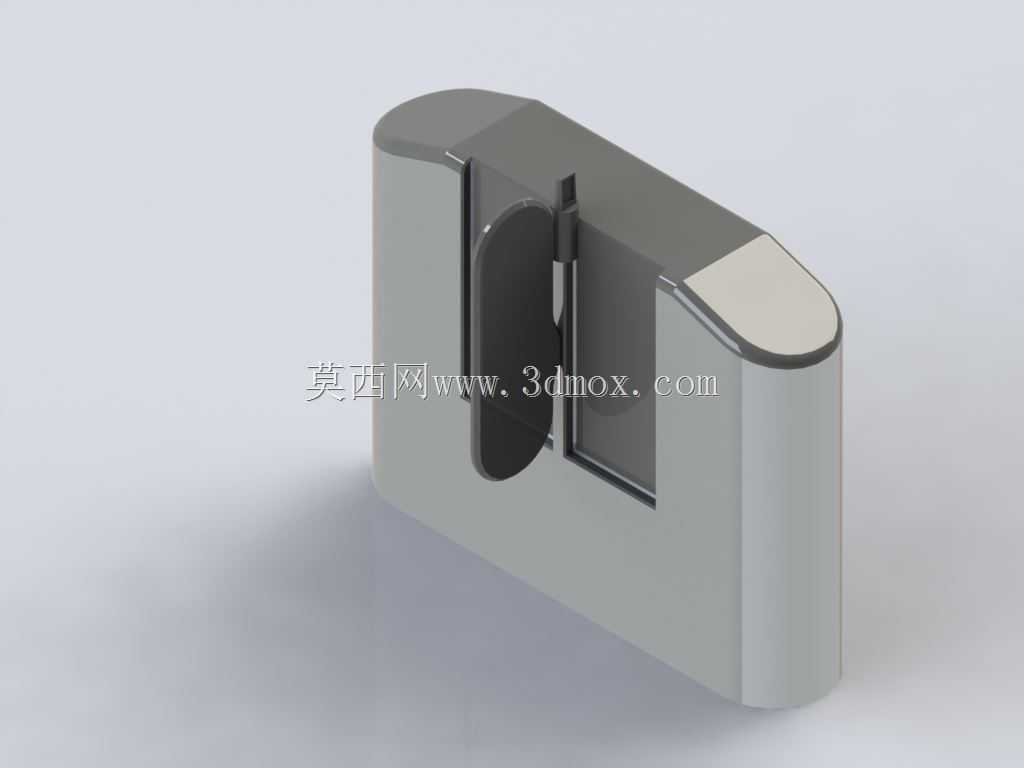

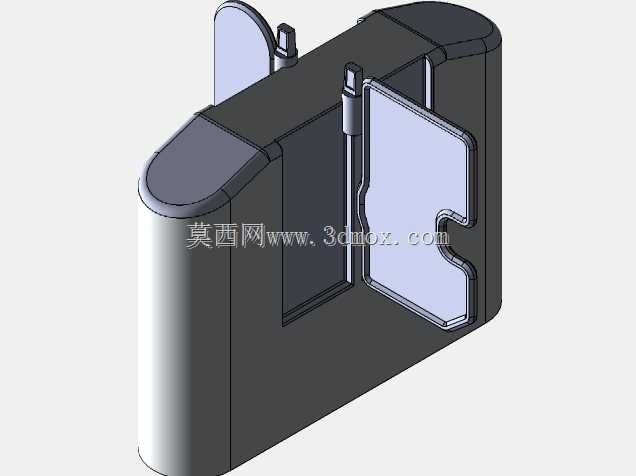

该结构针对火车站进出站客流管控场景设计，作为票务核验环节的物理阻隔与通行控制载体，日常承担乘客通行权限校验后的有序放行、无权限人员的阻拦功能，适配大流量通勤站点的高频次开合使用需求。设计阶段采用模块化拆分思路，将闸机主体拆分为主承载立柱、活动阻拦翼、内部安装腔体三个独立模块，主承载立柱采用圆弧收边的立式结构，边角做R角过渡处理，避免大客流拥挤时剐蹭通行人员，立柱内部预留足够的安装空间，可容纳票务识别模块、翼门驱动组件、状态指示单元的安装位，无需额外增设外置安装盒，整体外观更整洁。活动阻拦翼采用摆动式结构，开合行程匹配成年人通行的肩宽边界，翼片边缘做软质包边预留位，避免夹伤过往乘客，翼片与主立柱的衔接处设置隐藏式转轴安装位，转轴处预留检修间隙，后期维护时无需拆解整个立柱主体即可完成驱动组件更换。安装边界方面，单组闸机单元的横向占用尺寸适配常规站厅的通道预留宽度，底部设置通用安装法兰孔位，可直接与站厅地面的预埋安装板对接，多组单元拼接时可通过侧边的定位卡槽快速对齐，无需反复测量通道间距，能大幅缩短现场安装的调试周期。结构设计时充分考虑车站的使用环境，主体外壳采用无外露螺丝的拼接结构，缝隙处做错位挡边设计，可避免清洁用水、乘客泼洒的饮品渗入内部腔体损坏电气元件，同时外壳表面预留标识粘贴区域，可张贴通行指引、票务提示类标识，不会破坏整体外观的平整性。阻拦翼的开合逻辑匹配常规检票系统的信号触发逻辑，结构上预留驱动件的标准安装接口，可适配市面主流的闸机驱动电机组件，无需单独定制传动结构，降低后期配件更换的成本。主立柱的顶部做平面处理，可直接安装检票扫码、身份证读取、票卡识别等终端设备，安装孔位采用通用间距设计，兼容不同品牌的票务终端安装尺寸，无需二次打孔加工。
