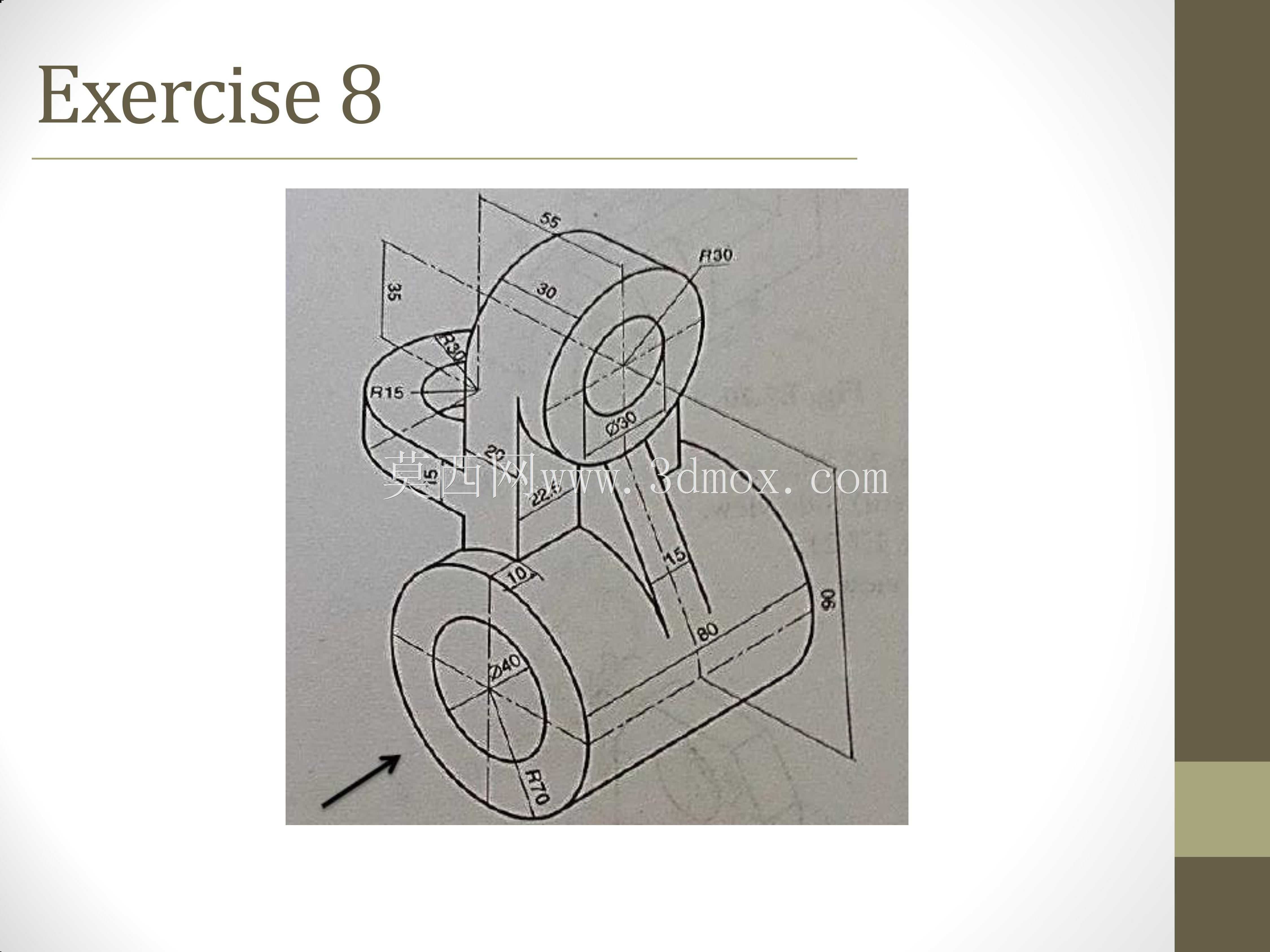

正交双筒连接支撑类机械零件结构

该零件属于机械传动系统中的支撑连接类构件，常见于小型动力传输工位、轻工设备的轴系换向布局中，主要作用是承载两根空间正交布置的轴类零件，同时为轴上安装的传动件提供稳定的安装基准，避免轴系运行过程中出现径向窜动或角度偏移。从结构设计逻辑来看，零件采用两个带同轴通孔的圆筒作为核心承载基体，下方圆筒沿水平方向布置，内孔直径适配对应规格的传动轴，外圆设置台阶结构，既可以作为轴端密封件的安装定位面，也能限制配套轴承的轴向窜动行程；上方圆筒沿竖直方向布置，与下方圆筒保持固定的中心距，两筒之间通过弧形连接壁与三角形加强筋实现刚性连接，加强筋的厚度与过渡圆角经过匹配设计，可有效分散轴系运行时传递到连接部位的交变应力，避免应力集中导致的结构开裂。设计过程中优先保证两个轴孔的轴线垂直度公差，这一参数直接影响正交轴系的传动啮合精度，若垂直度超差，会导致齿轮、同步带轮等传动件出现偏磨，大幅缩短传动件的使用寿命。零件的安装边界以下方水平圆筒的外圆端面为主要安装基准，端面设置的沉孔结构可用于穿装固定螺栓，将整个构件锁紧在设备的安装基板上，安装时需保证基准端面与基板的贴合度，避免安装应力导致轴孔变形。外轮廓的所有圆角均按照工艺要求设置，既可以降低铸造或机加工过程中的应力集中风险，也能去除加工毛刺，避免装配过程中划伤操作人员或配套密封件。上方圆筒端部的凸台结构可用于安装端盖，为内部的轴承提供轴向压紧力，同时预留润滑脂的加注空间，保障轴承在长期运行过程中的润滑状态。这类零件的建模过程需要重点关注各特征的父子关系，优先绘制两个正交圆筒的基础实体，再添加连接筋与安装凸台特征，最后完成倒角、圆角等细节特征，避免特征顺序混乱导致的建模失败或参数修改困难。
