辊道输送用平移式承载吊具结构

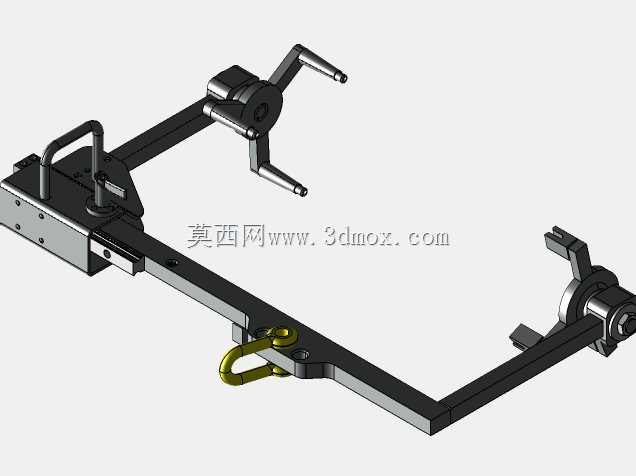

这套结构主要面向辊道输送线的工位间物料转运场景，适配长条形辊轴类工件的跨工位吊运需求，在轴承加工、辊筒装配的生产线上，可直接配合车间内的轻型悬挂吊轨使用，替代传统的吊带捆绑作业，避免工件表面在吊运过程中出现磕碰划伤，同时大幅缩减单批次工件的吊运装夹时间。从结构功能来看，主体采用框型梁式承载设计，长梁主体作为核心承力构件，两端配置的三爪式定位卡件可直接卡入辊轴类工件的两端轴颈位置，卡件与梁体之间设置旋转铰接结构，可适配一定范围内不同长度的工件装夹，无需额外调整垫块即可完成对位。梁体一侧设置的扳把式锁止机构，在卡件卡入工件轴颈后可直接扳动锁止，防止吊运过程中工件从卡件中脱出，锁止行程经过匹配设计，单手即可完成操作，无需额外工具辅助。梁体下方设置的吊环结构，可直接与悬挂葫芦的吊钩连接，吊点位置经过重心配平计算，吊运过程中工件可保持水平状态，不会出现一端倾斜滑落的问题。设计过程中优先考虑了车间作业的操作便利性，两端卡件的爪头做了圆弧导向处理，对位时无需完全精准对齐即可滑入卡接位置，降低操作人员的对位难度。梁体的截面尺寸经过受力校核，在额定承载范围内不会出现下挠变形，整体安装边界适配车间常规2米间距的悬挂吊点，卡件的开合范围覆盖常见直径的辊轴类工件，无需更换卡头即可覆盖多数同类型工件的吊运需求。铰接位置的销轴采用耐磨材质，长期反复使用不会出现过量磨损导致的卡滞问题，锁止机构的扳把做了防滑处理，带油污的手套操作时也不会出现打滑脱力的情况。整套结构没有冗余的复杂构件，日常维护仅需定期在铰接点加注润滑脂即可，可直接集成到现有生产线的吊运工位中，无需对原有吊轨设备做大规模改造。
