木工加工用螺杆式夹紧虎钳结构设计

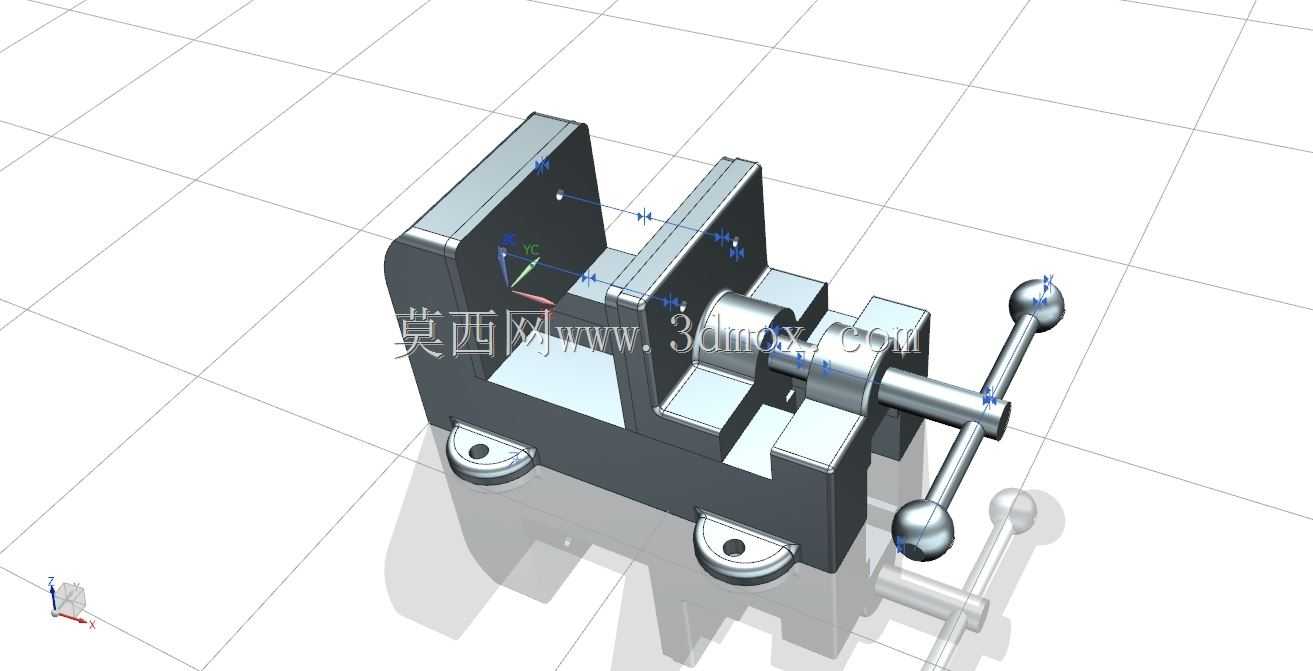

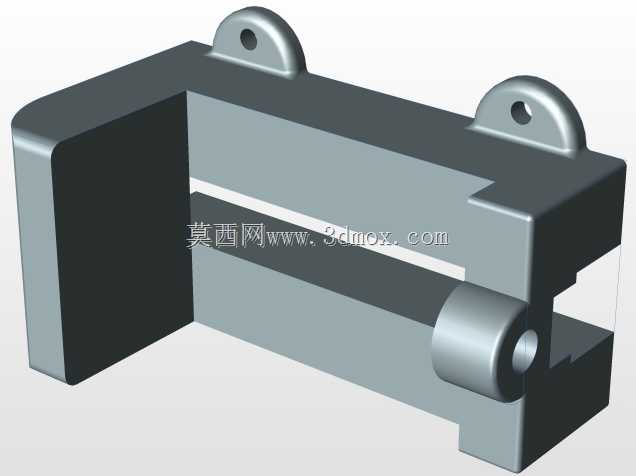

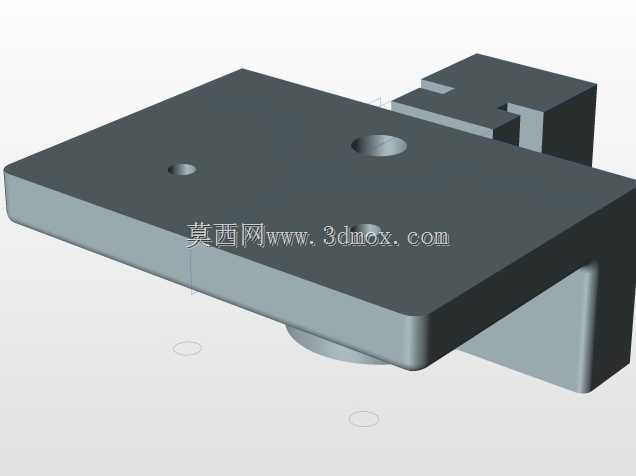

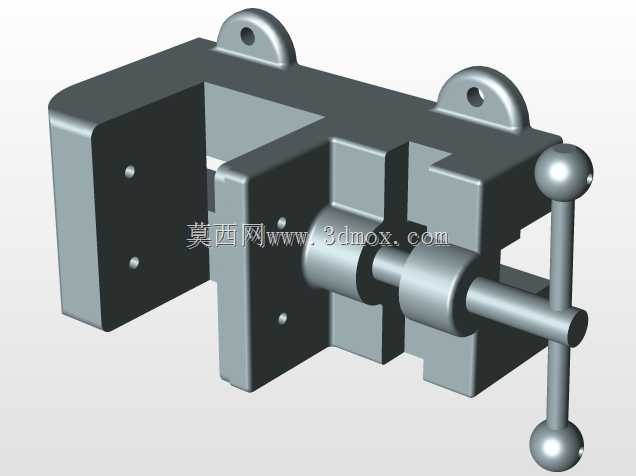

这款虎钳主要面向木工加工作业场景设计，可适配台钻、小型木工铣床、手工操作台等多种安装基面，核心作用是在木料锯切、钻孔、铣型、打磨等工序中提供稳定的工件夹持力，避免加工过程中木料移位导致的尺寸偏差、加工面崩缺等问题。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，传动部分选用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力均匀，夹持时具备良好的自锁性能，即便加工过程中存在持续振动，钳口也不会出现松脱退夹的情况，完全适配木工加工中频繁的冲击式作业需求。钳身底部设置了两个带沉孔的安装耳座，安装时可通过螺栓直接固定在工作台面的T型槽或预设安装孔位上，安装边界可适配多数常规小型木工操作台的安装孔距，无需额外改制连接支架。钳口部分采用平直夹持面设计，针对木料表面硬度较低的特性，夹持面未做硬质滚花处理，避免夹伤木料表面留下压痕，实际使用时也可根据加工需求自行加装橡胶、毛毡等软质垫层，进一步保护已加工的木料饰面。操作端采用双球头摇柄设计，转动时力臂长度经过合理匹配，操作人员无需借助加力杆，单手即可施加足够的夹紧力，摇柄与螺杆的连接采用销轴固定，长期使用出现磨损后可单独拆换摇柄，无需更换整套传动部件，降低后期维护成本。整体结构做了分体式设计，固定钳身、活动钳身、螺杆、螺母、摇柄等零件均可独立拆分，既方便加工制造时的工序排布，也便于日常清理钳身缝隙中残留的木屑、灰尘，避免杂物卡滞导致活动钳身移动不畅。从实际使用的适配性来看，该虎钳的夹持行程可覆盖常规小型木工零件的加工需求，无论是方料、圆料还是不规则形状的木料毛坯，都能通过调整活动钳身的位置实现稳定装夹，钳身整体高度经过优化，装夹后工件的加工面高度与常用小型木工刀具的作业行程匹配度较高，无需额外垫高工件即可完成多数常规加工操作。结构设计上充分考虑了木工加工的作业环境，所有活动配合面都预留了合适的间隙，即便有少量木屑进入配合缝隙，也不会直接导致传动卡滞，日常维护仅需定期在螺杆螺纹处涂抹润滑脂，即可保证长期顺畅使用。
